определитель

4

Рис. 1. Типы повреждений:

1 - грубое объедание листьев златогузкой;

2 – скелетирование листа фиолетовым ольховым листоедом;

1. - вырезы на листьях шиповника (оса-листорез);

2. - мина осиновой узорчатой моли

Рис.2. Строение мин (по Герингу):

1 - двусторонняя; 2- нижнесторонняя в губчатой паренхиме; 3 - верхнесторонняя в палисадной паренхиме; 4 - верхнесторонняя эпидермальная (а – кутикула, б - эпидермис, в - палисадная паренхима, г - губчатая паренхима, д - экскременты).

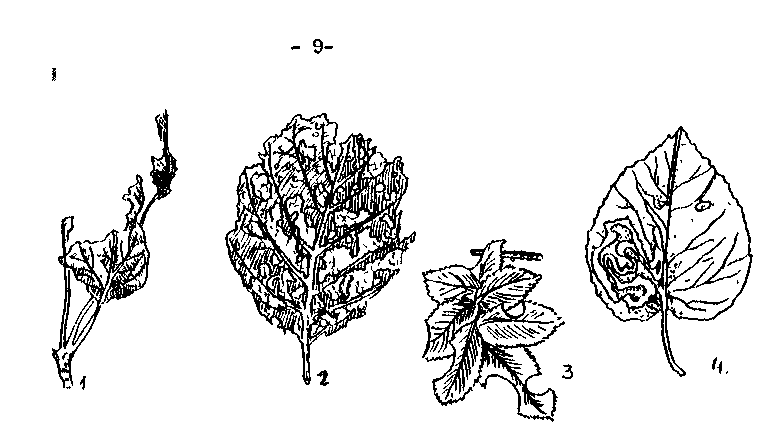

Рис. 3. Типы повреждений:

1 - мины дубовой одноцветной моли; 2 - мины тополевой моли-пеструшки; 3 - паутинное гнездо боярышницы; 4 - трубка березового трубковерта

Рис. 4. Галлы:

1 - буковой галлицы; 2 - розовидной галлицы(розетка из листьев); 3 -шишковидной орехотворки; 4 - широкой спиральной тополевой тли; 5 - елово-лиственничного крас­ного хермеса; 6 - ясеневого кочанного клещика; 7 - галлы яблоковидной орехотворки.

Рис.5. Галлы:

Галлы орехотворок

1 - лепешковидной; 2 - нумизматической; 3,4 -корневой (а - личиночные камеры внутри галла); 5 - виноградообразная листовертка - лепешковидный галл; 6 - много­камерные галлы на ели - поздний еловый хермес; 7 –смоляной галл побеговьюна-смолевщика; 8 - галлы вязово-смородинной тли; 9 - галл спиралевидной тли.

Рис. 6 Выгрызание коры площадками -

жуки большого соснового долгоносика

Рис. 7.Ходы под корой:

1 - жук большого соснового лубоеда, 2 - ходы под корой,

3- побег, поврежденный жуком при дополнительном питании,

4- ходы малого соснового лубоеда

Рис.8. Типы и фазы развития насекомых и условные обозначения. А - неполное превращение. Сверху вниз: взрослое насе­комое, яйцо, личинки.

Б - полное превращение. Сверху вниз: взрослое насеко­мое, кладка яиц, личинка и кокон, куколка.

Цифрами обозначены возрасты личинок.

Рис. 9.Личинки насекомых:

А - клопа, Б - стрекозы, В - жужелицы-красотела,

Г - мертвоеда, Д - бабочки, Е - пилильщика, Ж - хруща,

3 - долгоносика, И - мухи-тахины.

Рис. 10.Личинки насекомых:

А - ктыря, Б - слепня, В - златки, Г - усача, Д - пчелы, Е - ткача-пилильщика, Ж - кожееда, 3 - листоеда, И - тлевые коровки, К - щелкуны, Л - чернотелки.

Рис.11. Гусеницы из семейств:

1 - совок (большая длиннокрылая совка), 2 - то же (большая ленточная совка), 3 - пядениц (пяденица шелкопряд бурополосая), 4 - парусников (махаон), 5 - бражников (сиреневый бражник), 6 - хохлаток (буковый вилохвост), 7 - пядениц (сливовая пяденица), 8 - древоточцев (древоточец пахучий), 9 -волнянок (античная волнянка), 10 - хохлаток (большая гарпия), 11 - нимфалид (дневной павлиний глаз), 12 -коконопрядов (малинный коконопряд), 13 - то же (дуболистный коконопряд). 14 - медведиц (медведица Кайя), 15 - павлиноглазок (малая павлиноглазка), 16 - вол­нянок (ольховая стрельчатка).

Рис.12. Общий вид личинок пластинчатоусых:

А - личинка навозника-пескороя, Б – бронзовки,

В - хруща

Рис.13- Личинка майского хруща:

г - голова, н - наличник, вг - верхняя губа, вч-верхние челюсти, нч -нижние челюсти, у - усик, д - дыхальце, 1-Ш -грудние сегменты, 1-8 - брюшные сегменты, 9 - анальный сегмент, б - бороздка, раз­деляющая анальный сегмент, ан - анальное отверстие, нг - ноги.

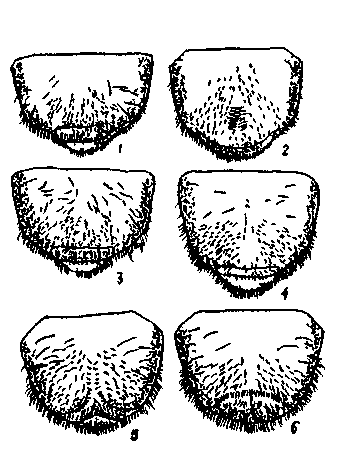

Рис 14 . Задние части анального

стернита личинок пластинчатоусых.

1. - серого волосистого хруща

2. - металлического кузьки,

3. - июльского мраморного хруща, 4 - майского хруща,

5 - июньского хруща, 6 - ры­жего ночного хрущика.

Рис.15- Строение личинок большой сосновой златки:

г - голова, кг - кожистая не хитинизированная часть головы, вч - верхняя челюсть, I - переднегрудь, II - среднегрудь, III - заднегрудь, I - 9 - сегменты брюшка, щп - щиток переднеспинки, гд - грудное ды­хальце, бд - брюшное дыхальце, ас - анальный сегмент, ао - анальное отверстие.

Рис.16. Личинки насекомых:

I - златоглазки, 2 - тлевой коровки, 3 - листоеда, 4 – жука трухляка, 5 - пестряка, 6 - верблюдки.

Рис.17. Личинки насекомых:

1 - осы сколик, 2 - наездника, 3 - долгоносика, 4 - пластинчатоусого, 5 - короеда, 6 - златки, 7 - усача, 8 - рогохвоста, 9 - щелкунов, 10 -ткача-пилильщика, 11 - сверлильщика, 12 - черно­телки.

Рис.18 Сосновый коконопряд

Рис. 20. Сосновая пяденица.

: 1 – поврежденные хвоинки,

2 - гусеница

Рис. 21. Лиственничная волнянка

Рис. 19. Сибирский шелкопряд

(бабочка)

Рис.22. Поврежденные листья:

1 – шиповника пчелами – листорезами,

2 – осины – осиновым листоедом,

3 – ясеня – ясеневой шпанкой,

4 – дуба – дубовым блошаком,

5 – ильма – листовым слоником

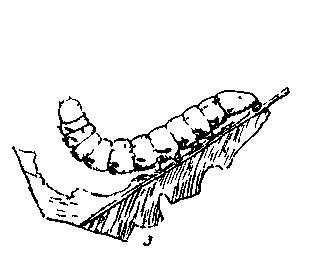

Рис.23.Дубовая зеленая листовертка:

1. - ветвь дуба с поврежденными листьями (видны сидя­щая бабочка и куколка, из которой уже вышла бабочка),2 - бабочка, 3 - гусеница, 4 - яйца на ветви, рядом увеличенные яйца

Рис. 24. Кольчатый коконопряд: 1- гусеница и поврежденные листья

Рис.25. Непарный шелкопряд:

1 – гусеница,

2 - повреждения

Рис 26. Пяденицы:

1 - зимняя пяденица, 2 - желтоусая пяденица-шелкопряд, 3 - бурополосая пяденица

Рис.27 Златогузка:

1 - кладка яиц, 2 - гусеница, 3 – повреждение

Рис. 28. Дубовая хохлатка

Рис. 29. Схема повреждения

сосны побеговьюнами. А - зимующим, Б - летним, В - почковым, Г - смоляным (слева - в первый год, справа -во второй год), пункти­ром обозначены отмершие части, черным - место питания гусениц гусениц

Рис 30 Побеги сосны, поврежденные побеговьюнами: 1 - летним, 2 - зимующим, 3 – смолевщиком

-Рис. 31. Побеги сосны, поврежденные сосновым лубоедом (1) , хвоеверткой срединной почки (2), и побег ели, поврежденный шишковой хвойной огневкой (3).

Рис. 32. Подкорный сосновый клоп:

I - самец, 2 - длиннокрылая самка, 3 - короткокрылая самка, 4 - личинка пятого возраста.

Рис. 33. Характер повреждения

сосен подкорным клопом. А - серебристо-бе-­ лые пятна на древе­ сине в местах пита- ния клопов, Б - слои

раневой паренхимы в годичных слоях древе­сины на поперечном срезе ствола, В - пятна раневой парен­химы;

1. - коричневые пятна,

2. - язвы, образующие- ся в местах наиболее интенсивного разви­ тия раневой перенхи- мы.

Рис. 34. Стволики соснового молодняка, поврежденные жуками-корнежилами (1) и жуками большого соснового слоника (2); ли­чиночные ходы слоника на корнях сосны (3), а также попе­речный разрез через площадки (4); выгрызенные корнежилом (а) и слоником (б), (5) Точечная смолевка и повреж­денный ею стволик сосны (видны куколочные колыбельки).

Рис. 35. Стволовая смолевка и её повреждения.

Рис. 36. Типы ходов стволовых вредителей: I - короеда; 2 - короеда-древесинника; 3 - усача; 4 – златки

Рис. 37. Схема ходов пихтового усача

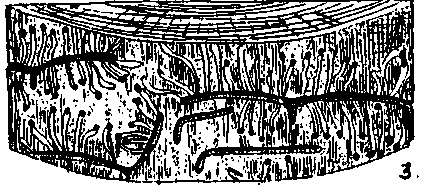

Рис. 38. Типы ходов личинок:

I - площадка под корой (слева) и ход в древесине (справа) усача р.Monochamus ; 2 - крючковидный ход в древесине усача р.Acanthocinus ; 3 - ходы бурого комлевого соснового усача. 4 – ходы блестящегрудого усача

Рис. 39. Большой дубовый усач: 1 - личинка, 2 - ходы.

Рис. 40. Личинка черного соснового усача.

Рис. 41. Древесница въедливая:

1 - гусеница, 2 -повреждение.

Рис. 42. Рогохвост гигант:

1 - личинка, 2 - повреждение

Рис.43 Схема короедных ходов:

Моногамных короедов (А-продольный Г-поперечный одноколенный, Д-поперечный двуколенный) и полигамных короедов (Б-продольный,В-звездчатый с уклоном к продольному направлению, Е-звездчатый с уклоном к поперечному направлению, Ж-лучистый),3-короедный ход в виде площадки с расходящимися личинковыми ходами; И-семейный ход; К,Л,М - лестничные ходы в древесине. Светлое пятно означает место входного канала

Рис.44 Элементты строения хода:

А -полигамного короеда; Б - моногамного короеда;

А - входное отверстие, входной канал,

Б - брачная камера, В - маточный ход,

Г - яйцевые камеры,

Д - личиночные ходы,

Е - куколочные колыбельки, К - вылетное отверстие, лётные отверстия, Л-отдушины, брачные приюты

Рис.45

Березовый заболонник: А - схема тела;

Б - схема брюшка самца;

В - брачные приюты на коре березы;

Г – ходы.

Риг.46 Заболонник морщинистый:

А - схема тела;

Б – скульптура переднеспинки;

В - схема надкрылий

Рис.47

Заболонник Моравица (ходы) Рис 48

Дубовый заболонник:

А - надкрылья жука;

Б - ходы на древесине

Рис.49

Жуки и ходы большого (1,2) и малого (3,4) ясеневого лубоеда

Рис. 50 Большой (I)и малый или пушистый полиграф

(2) еловые лубоеды

Рис.51 Большой еловый лубоед (дендроктон):

1. - жук;

2. - смоляные воронки, образовавшиеся у входных

отверстий на стволе;

3. - ход дендроктона; а - маточный канал,

б - входное отверстие,

в - яйцевая камера,

г - личинки,

д - пространство, выгрызенное личинками

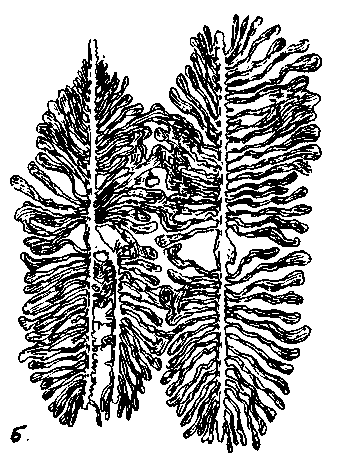

Рис.52

Ходы пушистого полиграфа: I,- маточные в толще коры;

2,- личинковые на внутренней её поверхности

Рис.53

Короед типограф: А - скат надкрылий жука; Б - ходы

Рис.54 . Короед- двойник:

a-скат надкрылий жука;

б- ходы.

Рис. 55 Короед-гравер:

1. жук;

2. зубцы на скате надкрылий;

3. ходы на коре

Рис.56

Малый сосновый лубоед:

.1-жук: 2-рисунок ската надкрылий; 3- ходы.

Рис, 57

Большой

сосновый лубоед: I.-рисунок ската

надкрылий-, 2.- ходы;3.- побег, поврежденный при дополнительном питании жука.

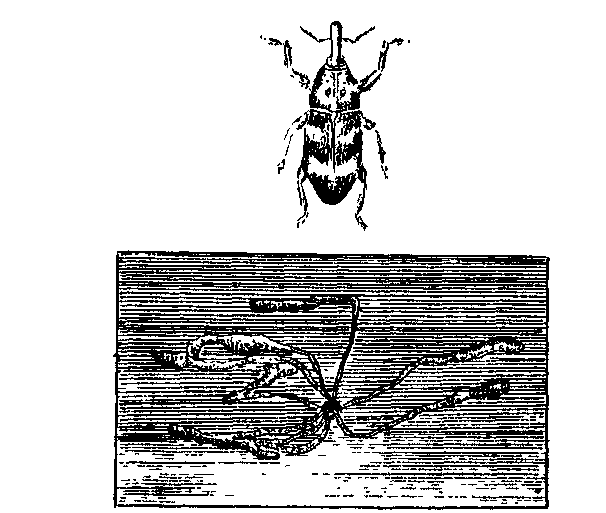

Рис.58

Шестизубый короед:

а- скат надкрылий жука; б- ходы

Рис.59 Вершинный короед:

а-скат надкрылий жука; б-ходы

Рис.60

Полосатый древесинник и наносимые им повреждения:

I.-жук; 2-маточные ходы; 3-личинки, питающиеся в древесине амброзией; 4-лётные отверстия.

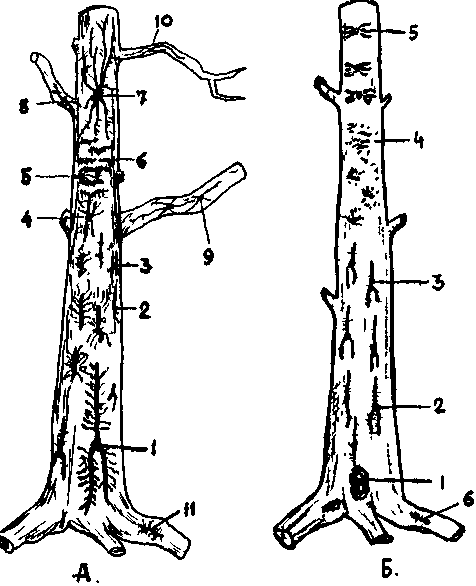

Рис. 61 Схема зонального распределения короедов:

А-на сосне; Б-на ели;

I.-шестизубчатый короед I.-большой еловый лубоед

(стенограф), (дендроктон),

2.-большой сосновый лубоед, 2._ типограф,

З.-валежный короед, 3.- короед-двойник,

4.- короед пожарищ, 4.- малый еловый лубоед 5.-сосновый короед крошка, (полиграф),

6.-малый сосновый лубоед, 5.- обыкновенный гравер,

7.-вершинный короед, 6.- еловый корнежил 8.-четырехзубчатый короед, 9.-двузубчатый короед,

10.-малый степной (тонкопроходный) лубоед,

11.- сосновый корнежил.

Рис 62

Шишковая смолевка. Жук и поврежденная шишка сосны с вылетным отверстием жука.

Рис 63

Повреждения шишек ели

I- Шишковой огневкой; 2- Шишковой пяденицей; 3 - Шишковой листоверткой; 4 - Белкой; 5 - Дятлом.

Рис 64

Желудевый долгоносик;

I - Жук на плюске желудя;

2 - Личинка;

3 - Ход личинки;

4 - Выходное отверстие личинок в желуде
