6 Предварительный выбор метода монтажа
Метод монтажа – смешанный. Направление монтажного процесса – вдоль. Монтаж проводится стреловыми кранами.
В 1-ю проходку раскладка колонн.
Во 2-ю проходку монтируются колонны.
В 3-ю проходку раскладка подкрановых балок.
В 4-ю проходку монтируются подкрановые балки.
В 5-ю проходку раскладка стропильных фермы и плит покрытия.
В 6-ю проходку монтируются стропильные фермы и плиты покрытия.
В 7-ю проходку раскладка стеновых панелей.
В 8-ю проходку монтируются стеновые панели.
Конструкции каркаса монтируют тяжелыми кранами.
7 Выбор основных машин и механизмов
7.1 Определение требуемого количества монтажных кранов
Определяем требуемое количество монтажных кранов:
Сумма объема маш. – см. ∑ = 58,34м-см.
N =( ∑м-см /Тсмены)*К
N = (58,34 /56)*1,2 = 1,25к
7.2 Выбор монтажных кранов по техническим параметрам
Расчет будет производиться для стрелового самоходного крана. Для чего определяем высоту подъема крюка Нк, длину стрелыLси вылет крюкаLк. Расчет ведем приближенным способом.
Требуемая грузоподъемность Qк складывается из массы монтируемого элемента Qz, массы монтажных приспособлений Qпр и массы грузозахватного устройства Qгр.
Грузоподъемность крана определяется для наиболее тяжелого элемента, какими является ферма пролетом 18 м (6,0т) и колона высотой 18м (16,8т). Монтаж фермы ведется на горизонт 18,0 м.
Рисунок 1- Схемы для определения требуемых технических параметров стрелового самоходного крана
Для колонны крайней двухветвевой:
Назначаем требуемую грузоподъемность: QК=17,5 т.
Рассчитываем высоту подъема:
,
где
h0– монтажный горизонт, h0=0,0м;
hз– запас по высоте h3=1,0м;
hэ– высота конструкции, hэ=19,35м;
hст– высота строповки, hст=1,5м;
(м).
Оптимальный угол наклона стрелы крана к горизонту:
где hп– длинна
грузового полиспаста (2-5м),b1– длинна сборного элемента,S– расстояние от края элемента до оси
стрелы (1,5м)
=>
Определяем длину стрелы:
Определяем вылет крюка:
(м),
где d=1,5м – расстояние от оси вращения крана до оси крепления стрелы.
Для фермы пролетом 18 м и плит покрытия:
Назначаем требуемую грузоподъемность: QК=8,5т.
Рассчитываем высоту подъема:
,где
h0– монтажный горизонт, h0=18,0м;
hз– запас по высоте h3=1,0м;
hэ– высота конструкции, hэ=3,0м;
hст– высота строповки, hст=3,6м;
(м).
Оптимальный угол наклона стрелы крана к горизонту:
где hп– длинна
грузового полиспаста (2-5м),b1– условная ширина сборного элемента,S– расстояние от края
элемента до оси стрелы (1,5м)
=>
Определяем длину стрелы:
Определяем вылет крюка:
(м),
где d=1,5м – расстояние от оси вращения крана до оси крепления стрелы.
Монтаж ферм производится с применением оттяжек, которые не допускают поворота конструкции во время подъема и монтажа, это необходимо затем, чтобы снизить вероятность удара фермой стрелы крана, так как в расчетах принята длинна плиты покрытия 6,0 м.
5. Угол поворота в горизонтальной плоскости:
6. Проекция на горизонтальную плоскость длины стрелы крана в повернутом положении:
По рассчитанным техническим параметрам определяем соответствующую марку крана.
Выбираем кран СКГ-63 в башенно-стреловом исполнении, который имеет следующие характеристики:
Длинна башни, м |
Длина маневровой стрелы, м |
Грузоподъемность т при вылете |
Вылет, м |
Высота подъема, м при вылете | |||
max |
min |
max |
min |
max |
min | ||
30,55 |
19 |
8,2 |
18 |
22 |
9 |
30,2 |
47 |

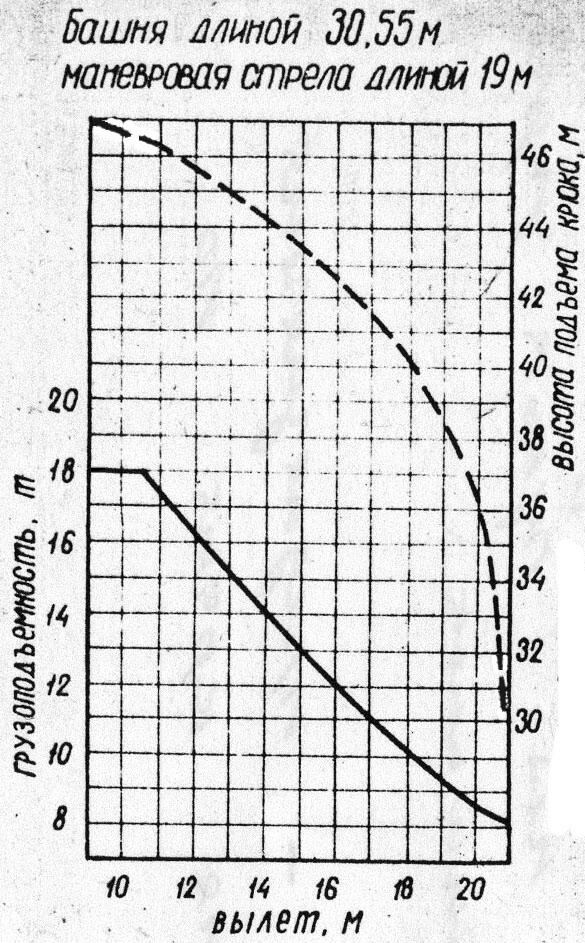

Рисунок 2 – Грузовые и высотные характеристики крана СКГ-63; Кран СКГ-63
Для колонны крайней прямоугольного сечения:
Назначаем требуемую грузоподъемность: QК=6,0 т.
Рассчитываем высоту подъема:
,
где
h0– монтажный горизонт, h0=0,0м;
hз– запас по высоте h3=1,0м;
hэ– высота конструкции, hэ=9,4м;
hст– высота строповки, hст=1,5м;
(м).
Оптимальный угол наклона стрелы крана к горизонту:
где hп– длинна
грузового полиспаста (2-5м),b1– длинна сборного элемента,S– расстояние от края элемента до оси
стрелы (1,5м)
=>
Определяем длину стрелы:
Определяем вылет крюка:
(м),
где d=1,5м – расстояние от оси вращения крана до оси крепления стрелы.
Для стропильной балки пролетом 12 м и плит покрытия:
Назначаем требуемую грузоподъемность: QК=5,1т.
Рассчитываем высоту подъема:
,где
h0– монтажный горизонт, h0=8,4м;
hз– запас по высоте h3=1,0м;
hэ– высота конструкции, hэ=3,0м;
hст– высота строповки, hст=8,3м;
(м).
Оптимальный угол наклона стрелы крана к горизонту:
где hп– длинна
грузового полиспаста (2-5м),b1– условная ширина сборного элемента,S– расстояние от края
элемента до оси стрелы (1,5м)
=>
Определяем длину стрелы:
Определяем вылет крюка:
(м),
где d=1,5м – расстояние от оси вращения крана до оси крепления стрелы.
Монтаж ферм производится с применением оттяжек, которые не допускают поворота конструкции во время подъема и монтажа, это необходимо затем, чтобы снизить вероятность удара фермой стрелы крана, так как в расчетах принята длинна плиты покрытия 6,0 м.
5. Угол поворота в горизонтальной плоскости:
6. Проекция на горизонтальную плоскость длины стрелы крана в повернутом положении:
По рассчитанным техническим параметрам определяем соответствующую марку крана.
Выбираем кран МКГ-16 исполнении, который имеет следующие характеристики:
Длинна стрелы, м |
Грузоподъемность т при вылете |
Вылет, м |
Высота подъема, м при вылете | |||
max |
min |
max |
min |
max |
min | |
26 |
1,8 |
7 |
12 |
6 |
23,2 |
25 |
Рисунок 3 – Грузовые и высотные характеристики крана МКГ-16; Кран МКГ-16
