Введение
Технология возведения зданий и сооружений определяет теоретические основы и регламенты практической реализации выполнения отдельных видов строительных, монтажных и специальных работ, их взаимоувязки в пространстве и времени с целью получения продукции в виде зданий и сооружений.
Строительное производство в нашей стране преимущественно развивается на индустриальной основе — направлении превращения строительства в комплексно-механизированный процесс монтажа зданий и сооружений из унифицированных элементов заводского изготовления.
В настоящее время отечественные строители продолжают разрабатывать основные пути улучшения капитального строительства, повышения эффективности капитальных вложений. В этих целях основное внимание уделяется : обеспечению своевременного ввода в действие основных фондов и производственных мощностей, концентрации средств и ресурсов на важнейших стройках, направлению капитальных вложений в первую очередь на техническое перевооружение и реконструкцию действующих предприятий и на завершение ранее начатых строек, сокращению сроков строительства, улучшению проектного дела, осуществлению строительства по наиболее прогрессивным и экономичным проектам.
Продолжается осуществление мероприятий по значительному сокращению затрат ручного труда, оснащению строителей высокопроизводительными машинами и механизмами, средствами малой механизации, эффективным механизированным и ручным инструментом. Осуществляется дальнейшее повышение уровня индустриализации строительного производства и степени заводской готовности строительных конструкций и деталей. В настоящее время интенсивное развитие приобретает монолитное и сборно-монолитное домостроение.
Реализация указанных мероприятий должна обеспечивать существенное повышение производительности труда в строительстве и определяться за счет улучшения охраны труда рабочих, большего внимания экологии и охране окружающей среды.
1 Исходные данные
1.1 ХАРАКТЕРИСТИКА РАЙОНА СТРОИТЕЛЬСТВА
Проектом предусмотрено возведение одноэтажного промышленного здания в городе Брянске. Согласно СНиП 2.01.01-82 «Строительная климатология и геофизика» г. Брянск относится к IIIветровому и снеговому району. Согласно общей части ЕНиР г. Брянск относится кIIIтемпературной зоне.
1.2 ХАРАКТЕРИСТИКА ОБЪЕКТА СТРОИТЕЛЬСТВА
Объектом строительства является одноэтажное промышленное здание, состоящее из трех блоков. Фермы пролетом 12 и 18 м. Плиты покрытия железобетонные ребристые размером 1,5х6 м. Ограждающими конструкциями являются стеновые панели.
1.3 План здания
План схема здания
2 Ведомость сборных железобетонных элементов
Таблица
2.1-Ведомость сборных железобетонных
элементов
№ n/n |
Наименова-ние
|
Серия |
Кол-во |
Эскиз с размерами |
Масса, т |
Объем, м3 | ||
На ед. |
Всего |
На ед. |
Всего | |||||
1
|
Колонна двухветвевая крайняя с шагом 6 м в осях А-Б
|
КЭ – 01 –52 |
14 |
6,2 |
86,8 |
2,3 |
32,2 | |
2
|
Колонна двухветвевая крайняя с шагом 6 м в осях Б-В
|
КЭ – 01 –52 |
14 |
16,8 |
235,2 |
6,5 |
91,0 | |
3 |
Колонна прямоуг. сеч. крайняя с шагом 6 м в осях В-Г
|
КЭ – 01 – 49 |
14 |
5,3 |
74,2 |
2,1 |
29,4 | |
4 |
Колонна прямоуг. сеч- я фахверк. с шагом 6 м в осях 8 и 14
|
КЭ – 01 – 55 |
4 |
7,0 |
28,0 |
2,81 |
11,2 | |
5 |
Колонна двухветвевая фахверк. с шагом 6 м в осях 1 и 7
|
КЭ – 01 – 55 |
4 |
16,0 |
64,0 |
6,41 |
25,6 | |
6 |
Колонна прямоуг. сеч- я фахверк. с шагом 6 м в осях 8 и 14
|
КЭ – 01 – 55 |
2 |
5,8 |
11,6 |
2,32 |
4,6 | |
7 |
Подкрановая балка в осях А-В с отметкой низа покрытия +10,800 и +18,000 |
КЭ – 01 – 50 |
24 |
4,2 |
100,8 |
1,66 |
39,8 | |
8 |
Подкрановая балка в осях В-Г с отметкой низа покрытия +8,400 |
КЭ – 01 – 50 |
12 |
2,9 |
34,8 |
1,17 |
14,0 | |
9 |
Плиты покрытия 1,5х6м |
ПК – 01 – 12 |
192 |
1,7 |
326,4 |
0,57 |
109,4 | |
10 |
Стеновая панель |
СТ – 02 – 18С |
364 |
1,6 |
582,4 |
1,15 |
418,6 | |
11 |

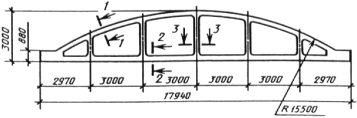

Фермы пролетом 18м |
1.463-3 |
14 |
6,0 |
84,0 |
2,6 |
36,4 | |
12 |
Балка покрытия пролетом 12м |
1.462.1-3 |
7 |
4,1 |
28,7 |
2,0 |
14,0 |
