Урок №8. Завершение чертежа изделия
Ошибка будет исправлена.
8.6. Главный вид
На главном виде Ролик отображается как простая окружность с удаленным участком. Ее нужно построить.
▼ Увеличьте главный вид.
▼Нажмите кнопку Окружность на панели Геоме
трия и постройте окружность диаметром 220 мм с центром в точке 1 начала координат вида.
219
Азбука КОМПАС График
▼С помощью команды Усечь кривую на панели Ре дактирование удалите участок окружности, за
крытый деталью Вилка (курсор 2).
8.7. Добавление стопорных шайб
Деталь Планка необходимо прикрепить к Вилке винтами и шайбами. Стандартные изделия, в том числе крепежные эле менты, находятся в приложении Библиотека Стандартные Из делия.
Если у вас нет лицензии на использование приложения Библи отека Стандартные Изделия, пропустите эту часть урока.
▼ Увеличьте место установки Планки.
▼Вызовите команду Библиотеки — Стандартные изделия — Вставить элемент.
220
Урок №8. Завершение чертежа изделия
На экране откроется окно Библиотека Стандартные Из делия.
▼В Дереве окна раскройте «ветвь» Крепежные из делия щелчком на значке «+» слева от названия «ветви».
▼Затем раскройте «ветви» Шайбы — Шайбы сто порные.
▼Выполните двойной щелчок мышью на элементе
Вырубная стопорная шайба ГОСТ 10462 81 (исп2).
221
Азбука КОМПАС График

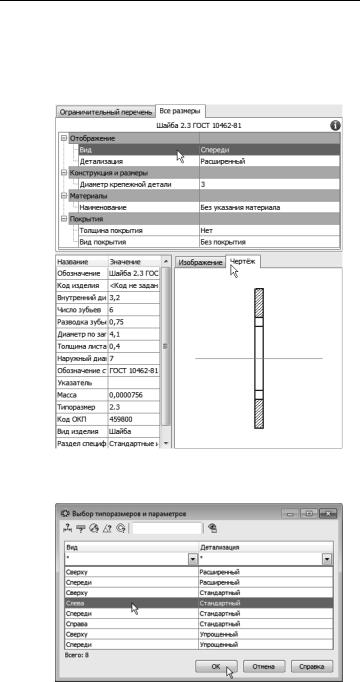

▼В окне графического представления элемента от кройте закладку Чертеж.
▼В Области свойств выполните двойной щелчок мышью в поле Вид.
▼В списке вариантов отображения укажите Слева — Стандартный и нажмите ОК.
222
Урок №8. Завершение чертежа изделия
▼В Области свойств выполните двойной щелчок мышью в поле Диаметр крепежной детали.
▼В списке Выбор типоразмеров и параметров
выполните двойной щелчок на значении диаметра крепежной детали 6 мм.
223
Азбука КОМПАС График
▼В окне Библиотека Стандартные Изделия на жмите кнопку Применить.
Обратите внимание на состояние Панели свойств — вместе с изображением стандартного изделия в сборке создается его объект спецификации для автоматического формирования раздела Стандартные изделия и запускается процедура со здания позиционного обозначения.
▼Для определения ориентации Шайбы откройте вкладку Библиотечный элемент и зафиксируйте значение 0 градусов в поле Угол.
▼С помощью привязки укажите положение Шайбы на левом отверстии в Планке.
▼ Нажмите кнопку Создать объект.
224
Урок №8. Завершение чертежа изделия
▼ Подтвердите создание объекта спецификации — в окне Объект спецификации нажмите ОК.
После этого Шайба будет добавлена в чертеж.
Обратите внимание на то, как крепежные детали закрывают элементы чертежа и друг друга — в библиотеке они хранятся как «непрозрачные».
▼ Укажите точку на Шайбе и точку начала полки.
▼ Нажмите кнопку Создать объект.
Крепежный элемент получил позиционный номер 1, так как это первый объект спецификации, созданный в чертеже. Каждый новый объект спецификации будет получать очередной номер по порядку. Затем объекты спецификации будут переданы в документ спецификацию. Там они будут отсортированы и по лучат новые номера, которые будут переданы обратно в чер теж.
▼Перед размещением шайбы на втором отверстии откажитесь от простановки позиционного обозна чения.
225
