Урок №5. Чертеж детали Ось

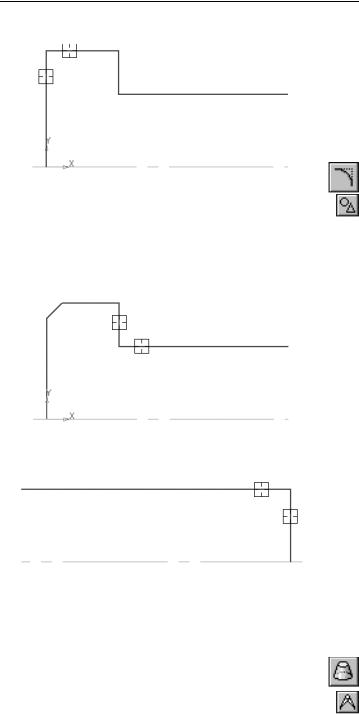

▼ Укажите два отрезка — фаска будет построена.
▼Нажмите кнопку Скругление на панели Геоме
трия.
▼Раскройте список Радиус скругления на Панели свойств и укажите значение 1 мм.
▼Укажите два отрезка — скругление будет по строено.
▼Постройте фаску длиной 1 мм в правой части де тали.
5.4. Расчет массы тела вращения
На данном этапе можно определить предварительную массу детали без учета отверстия.
▼Нажмите кнопку МЦХ тел вращения на расши ренной панели команд расчета МЦХ инструмен
тальной панели Измерения (2D).
Контур детали состоит из нескольких объектов: отрезков и дуги. В такой ситуации следует воспользоваться способом по строения расчетного контура с обходом границы по стрелке.
163

Азбука КОМПАС График
▼Нажмите кнопку Обход границы по стрелке на Панели специального управления.
▼Укажите точку на любом из элементов контура.

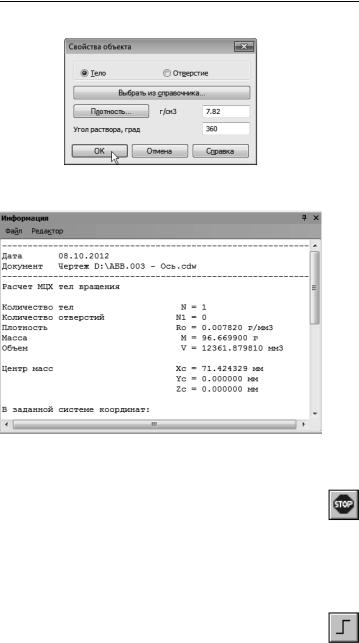

Если контур не содержит ошибок, расчетный контур будет по строен автоматически и на экране появится окно Свойства объекта.
▼ Нажмите кнопку Плотность.
▼В дереве Справочника плотностей материалов
укажите материал Сталь 10 ГОСТ 1050–88. На жмите ОК.
164

Урок №5. Чертеж детали Ось
▼ В окне Свойства объекта нажмите ОК.
В окне Информация появятся результаты расчета. Это масса детали без учета отверстия.
.
▼На Панели свойств установите количество зна чащих цифр 2 и единицу измерения массы килог раммы.
▼ Нажмите кнопку Прервать команду.
5.5. Выравнивание объектов
После определения массы детали нужно закончить построение контура.
▼Включите режим ортогонального черчения. Для этого нажмите кнопку Ортогональное черчение на панели Текущее состояние.
165

Азбука КОМПАС График

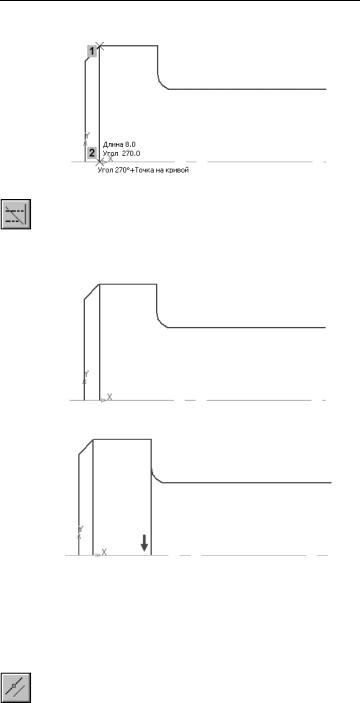

▼ Постройте отрезок 1–2.
▼Отключите режим ортогонального черчения.
▼Нажмите кнопку Удлинить до ближайшего объ екта на панели Редактирование.
▼Укажите вертикальный отрезок в той его части, ко торая расположена ближе к осевой лини.
Система продлит отрезок до пересечения с осевой линией.
5.6. Фаски.
Управление усечением объектов

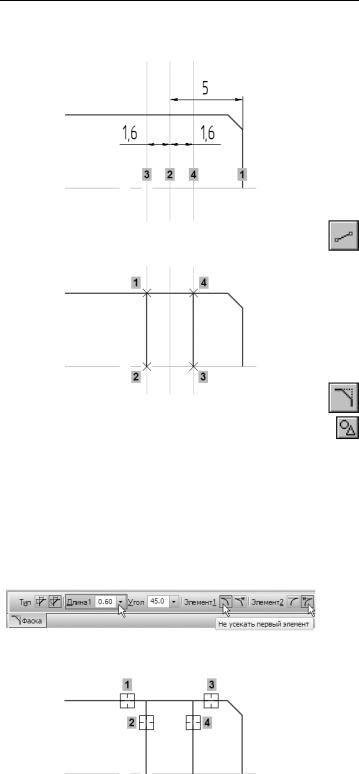

В правой части детали нужно построить отверстие под шплинт.
▼Увеличьте участок детали справа.
▼Постройте параллельную прямую 2 на расстоянии 5 мм справа от отрезка 1.
166

Урок №5. Чертеж детали Ось
▼Постройте параллельные прямые 3 и 4 на рассто янии 1,6 мм по обе стороны от прямой 2.
▼Постройте отрезки 1–2 и 3–4. Удалите вспомога тельные прямые.
▼ Нажмите кнопку Фаска на панели Геометрия.
▼ Раскройте список Длина фаски на Панели свойств и укажите значение 0,6 мм.
Предположим, что при построении фасок первым будет указан горизонтальный отрезок. Он не должен подвергаться усе чению. Затем будут указаны вертикальные отрезки. Они должны усекаться.
▼Включите опцию Не усекать первый элемент в
группе Элемент 1. В группе Элемент 2 оставьте включенной опцию Усекать второй элемент.
▼Укажите отрезки в последовательности, пока занной на рисунке.
167
