2.3. Разрезы

Разрезом называют изображение предмета, мысленно рассеченного одной или несколькими секущими плоскостями. При этом часть предмета между секущей плоскостью и наблюдателем удаляют, а на разрезе показывают то, что находится в секущей плоскости (сечение предмета этой плоскостью), и то, что находится за ней. Сечение предмета, входящее в состав разреза, заштриховывают тонкими сплошными линиями под углом 45О к горизонтальной линии чертежа (подробнее см. раздел 3). Мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений этого предмета.

Невидимые внутренние контуры предмета (полости, отверстия, углубления и т.п.) допускается на видах показывать штриховыми линиями. Однако эти линии затрудняют чтение чертежа, зачастую плохо выявляют форму элемента предмета, иногда перекрываются линиями видимого контура. Кроме того, от штриховых линий не рекомендуется наносить размеры. Для ясного раскрытия внутренних форм предмета и используют разрезы.

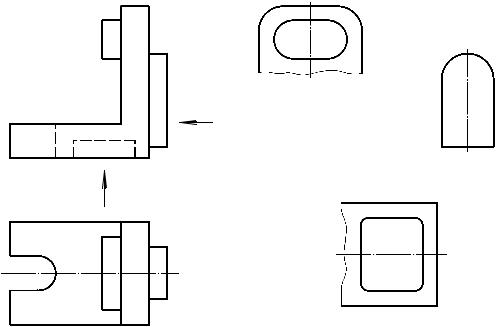

На рис. 2.11а приведено наглядное изображение предмета, а на рис. 2.11б - три его вида. Внутренние контуры предмета показаны на главном виде и виде слева штриховыми линиями.

27

Фронтальный разрез, приведенный на рис. 2.11в, получен следующим образом. Предмет вдоль оси рассечен плоскостью, параллельной фронтальной плоскости проекций (рис. 2.11а); передняя половина предмета, находящаяся между наблюдателем и секущей плоскостью, мысленно удалена, а оставшаяся половина изображена полностью. Показано то, что находится в секущей плоскости (сечение), и то, что расположено за ней, при этом виды сверху и слева не изменяются.

Мысленно

удаляется

Рис. 2.11

Из сравнения рис. 2.11б и рис. 2.11в видно, что в результате выполнения разреза штриховые линии, которыми до разреза были показаны линии невидимого контура предмета, заменены на основные линии; фигура сечения заштрихована; линии видимого контура, находящиеся на мысленно удаленной части предмета, не изображены.

28

В общем случае разрез на чертеже оформляют следующим образом (рис. 2.12 и 2.13):

s/2...s/3

s...1,5s

s - толщина основной линии чертежа

- разомкнутой линией (линией сечения) указывают положение секущей плоскости, при этом штрихи разомкнутой линии не должны пересекать контуры изображения ;

-на расстоянии 2-3 мм от концов штрихов, более удаленных от изображения, проставляют стрелки, указывающие направление взгляда (варианты выполнения стрелок см. на рис. 2.51);

-около этих стрелок с внешней стороны концов штрихов пишут

прописную букву русского алфавита, например, À;

-над местом выполнения разреза наносят надпись из этих букв через тире, например, À-À .

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы разделяются на:

-горизонтальные - секущая плоскость параллельна горизон-

тальной плоскости проекций (разрезы À-À на рис. 2.14 и Á-Á на рис. 2.16);

- вертикальные - секущая плоскость перпендикулярна горизонтальной плоскости проекций (разрезы на месте главного вида на рис. 2.11 и 2.16, разрезы Á-Á и Â-Â на рис. 2.14 и À-À на рис. 2.15); - наклонные - секущая плоскость составляет с горизонтальной плоскостью угол, отличный от прямого, например, разрез À-À на

рис. 2.16.

Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций (разрезы на месте главного вида на рис. 2.11 и 2.16, разрез Á-Á на рис. 2.14), и профильным, если секущая плоскость параллельна профильной плоскости проекций (разрез À-À на рис. 2.12 и Â-Â

на рис. 2.14).

30

À-A

Á-Á

À

Горизонтальный, фронтальный и профильный разрезы обычно располагают соответственно на месте видов сверху, спереди и слева. Однако эти разрезы можно помещать на любом месте чертежа (разрез Á-Á на рис. 2.16).

Наклонный разрез (разрез À-À на рис. 2.16), а также вертикальный, если секущая плоскость не параллельна фронтальной или профильной плоскостям проекций (разрез À-À на рис. 2.15), строят и располагают в соответствии с направлением, указанным стрелками. Допускается располагать такие разрезы в любом месте чертежа (рис. 2.15а), а также с поворотом (рис. 2.15б), добавляя при этом к надписи знак поворота .

Разрезы называются продольными, если секущие плоскости направлены вдоль длины или высоты предмета (разрез Á-Á на рис. 2.14), и поперечными, если секущие плоскости перпендикулярны длине или высоте предмета (разрезы À-À и Â-Â на рис. 2.14).

По числу секущих плоскостей разрезы разделяются на простые - при одной секущей плоскости (все рассмотренные выше разрезы) и сложные - при нескольких секущих плоскостях .

Сложные разрезы применяют для уменьшения количества изображений в случаях, когда простые разрезы не позволяют достаточно просто пояснить форму элементов предмета.

Сложный разрез называют ступенчатым, если образующие его секущие плоскости параллельны между собой. Его применяют в тех случаях, когда предмет имеет два или более элемента, плоскости симметрии и оси которых параллельны одной плоскости проек-

31

ций и одновременно перпендикулярны другой, но расположены от первой плоскости проекций на разных расстояниях.

Ступенчатые разрезы, как и простые, могут быть горизонтальными, вертикальными и наклонными.

На рис. 2.17 для выявления формы отверстий в предмете двумя секущими плоскостями выполнен фронтальный ступенчатый разрез À-À. При ступенчатом разрезе помимо начального и конечного штрихов линии сечения, расположенных вне изображения, в каждом месте перехода от одной секущей плоскости к другой наносят перегиб линии сечения прямоугольной формы, напри-

и границы секущих плоскостей в разрезе не изображают.

Ступенчатые разрезы допускается располагать на месте соответствующего основного вида или на любом месте чертежа.

Сложный разрез называют ломаным, если образующие его секущие плоскости пересекаются между собой (рис. 2.18 и 2.19).

При построении ломаных разрезов обычно одну секущую плоскость располагают параллельно какой-то основной плоскости проекций (на рис. 2.18 и 2.19 параллельно фронтальной), а вторую секущую плоскость, не параллельную этой плоскости проекций, при построении изображения разреза поворачивают до совмещения с первой. Направление поворота может не совпадать с направлением взгляда (рис. 2.19). Вместе с секущей плоскостью поворачивают расположенное в ней сечение.

32

Если совмещенные плоскости параллельны плоскости проекций, то ломаный разрез помещают на месте соответствующего вида (рис. 2.18 и 2.19).

À

разницей, что штрихи перегиба

Рис. 2.19

линии сечения у мест пересечения секущих плоскостей не перпендикулярны друг другу.

При наличии нескольких ломаных или ступенчатых разрезов с внешней стороны углов перегибов линии сечения допускается наносить прописную букву, обозначающую разрез (рис. 2.19).

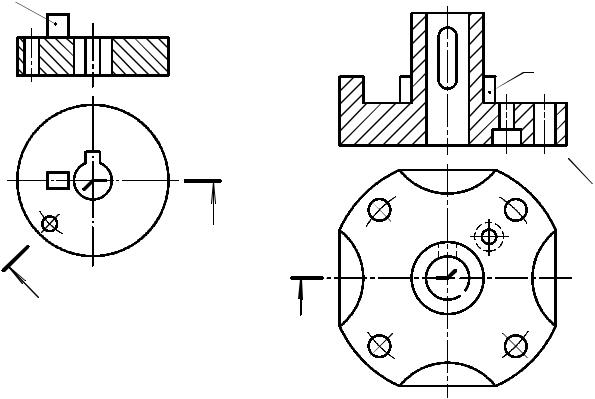

После поворота секущей плоскости элементы предмета, расположенные за ней, вычерчивают так, как они проецируются на плоскость проекций, параллельно которой поворачивается секущая плоскость (например, на рис. 2.19 шпоночный паз и элемент предмета).

Для выяснения устройства предмета в отдельном месте используют местный разрез. Обычно в местном разрезе показывают небольшое углубление или отверстие в сплошной детали.

Местный разрез отделяют от вида сплошной волнистой (рис. 2.20) или сплошной тонкой линией с изломом (рис. 2.21). Эта линия не должна совпадать с другими линиями изображения.

34

В частном случае, если вид предмета симметричен относительно оси и соответствующий ему разрез симметричен относительно этой же оси, то допускается (рекомендуется) соединять половины вида и разреза в одно изображение (рис. 2.24). При этом линией, разделяющей вид и разрез, служит ось симметрии.

À-À

Если ось симметрии вида и соответствующего ему разреза вертикальна, то рекомендуется левую

половину изображения оставлять

видом, а справа от оси помещать

разрез. Если ось симметрии гори-

зонтальна, то рекомендуется, чтобы верхняя половина была видом, а

Рис. 2.24 нижняя - разрезом (рис. 2.24). Обычно на половине вида внутренние контуры детали

штриховой линией не показывают.

На рис. 2.24 соединены: половины вида спереди и фронтального разреза; половины вида слева и профильного разреза (разрезы не обозначаются); половины вида сверху и горизонтального разреза.

Не для всех симметричных изображений можно применять соединение половины вида и половины разреза, разделенных осью симметрии. Если предмет имеет ребра (линии пересечения поверхностей), проекции которых совпадают с осью симметрии, то границей между видом и разрезом является волнистая линия

(рис. 2.25 и 2.26). Её проводят так, чтобы было показано ребро. Если ребро, совпадающее с осью симметрии, относится к внутренним поверхностям, то показывают больше половины разреза и меньше половины вида (рис. 2.25), а если к наружным поверхностям, то показывают больше половины вида и меньше половины разреза (рис. 2.26).
