5. ОСНОВНЫЕ ОСОБЕННОСТИ ВЫПОЛНЕНИЯ СТРОИТЕЛЬНЫХ ЧЕРТЕЖЕЙ
Изображения на строительных чертежах выполняют в соответствии с правилами, установленными ГОСТ 2.305-68*, с учетом ГОСТ 21.101-97.
Изображения зданий на строительных чертежах имеют свои названия: фасад - вид здания на вертикальную плоскость; план здания - разрез здания горизонтальной плоскостью, проходящей на определенном уровне; разрез - разрез здания вертикальной плоскостью.
Наименование изображений зданий (сооружений) надписыва-
ют над изображением по типу “План 3 этажа в осях 3-7”, “Ïëàí íà îòì. 2,600”, “Разрез 1-1”, “Фасад 1-4” и т.п. Если на листе расположено одно изображение, то его название приводят только в основной надписи.
Изображения на строительных чертежах выполняют в масштабах, установленных ГОСТ 2.303-68*, с учетом требований ГОСТ 21.501-93.
Масштабы на чертежах зданий в основной надписи не проставляют, указывая их при необходимости около изображений. Если изображения на листе выполнены в разных масштабах, то над каждым из них надписывают соответствующий масштаб (рис. 5.1- 5.3). Масштабы на чертежах строительных конструкций и изделий проставляют в основной надписи.
Рекомендуемые масштабы изображений на чертежах зданий
приведены в табл 5.1. |
|
Таблица 5.1 |
|
|
|
||
|
Масштабы изображения |
||
Наименование |
|
При большой |
|
Основной |
насыщенности |
||
|
|||
изображения
Планы этажей (кроме технических), разрезы, фасады
Планы кровли, полов, технических этажей
Фрагменты планов, фасадов Узлы
1:100, 1:200, |
1:50 |
|
1:400, 1:500 |
||
|
||
1:500,1:800, |
1:200 |
|
1:1000 |
||
|
||
1:100 |
1:50 |
|
1:10, 1:20 |
1:5 |
78
Генеральные планы крупных объектов допускается выполнять в масштабах 1:2000; 1:5000; 1:10000; 1:25000; 1:50000.
На чертежах планов, разрезов, фасадов не допускается чрезмерная детализация изображений (рис. 5.1-5.3). Все необходи-
мые подробности конструирования содержатся в чертежах деталей и узлов конструкций, а также выносных элементов, фрагментов или сечений, на которые делается ссылка.
|

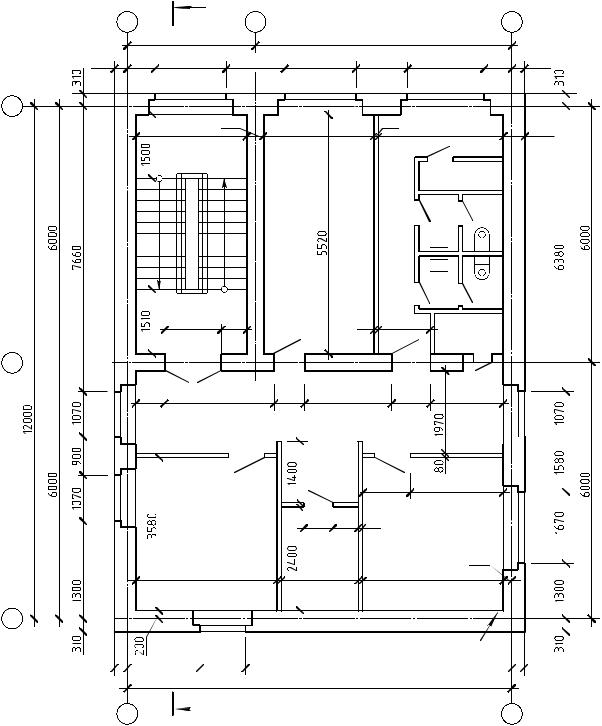

1 |
1 |
2 |
План 2 этажа (1:100) |
3 |
|
||
|
|
|
|
|
|
|||
|
|
3000 |
|
|
6000 |
|
|
|
310 |
650 |
1670 |
1370 |
1670 |
1200 |
1800 |
640 |
310 |
 |
|
|
|
|
|
|
|
|
|
|
2600 |
450 |
2530 |
80 |
2940 |
|
510 |
|
|
|
|
|
||||
1320 |
600 |
80 |
1360 |
13.97 1.32
Á
680 |
2480 |
680 |
2070 |
900 |
1790 |
16.94
|
|
|
|
|
900 |
2400 |
|
|
|
|
680 |
600 |
80 |
|
|
|
|
|
|
|
|
200 |
|
|
|
3300 |
1840 |
|
|
3300 |
|
|
|
11.81 |
4.42 |
|
11.81 |
|
|
À |
|
|
|
|
|
|
|
|
|
|
|
|
|
Фрагмент 3 |
|
310 |
1700 |
1070 |
|
|
6230 |
ëèñò 6 |
310 |
|
|
|
9000 |
|
|
|
|
|
1 |
1 |
Рис. 5.1 |
|
|
3 |
|
|
|
|
|
|
|||
|
|
|
|
|
|
||
79
Выносной элемент - отдельное увеличенное изображение части здания или конструкции (узлов и фрагментов планов, разрезов, фасадов), содержащее необходимые подробности, не указанные на основном изображении.
+6,920
+6,310
+5,720
|
+5,300 |
|
2 |
|
Ëèñò3 |
|
+2,800 |
|
+2,500 |
|
4 |
|
Ëèñò 2 |
|
0.000 |
|
Óð.÷.ï. |
-1,100 |
|
Óð.ç. |
-0,300 |
310 |
6000 |
À
+9,800
+7,300
+5,800
+4,200
+2,500
+0,900
-0,010
-1,000 Óð.ç. 1

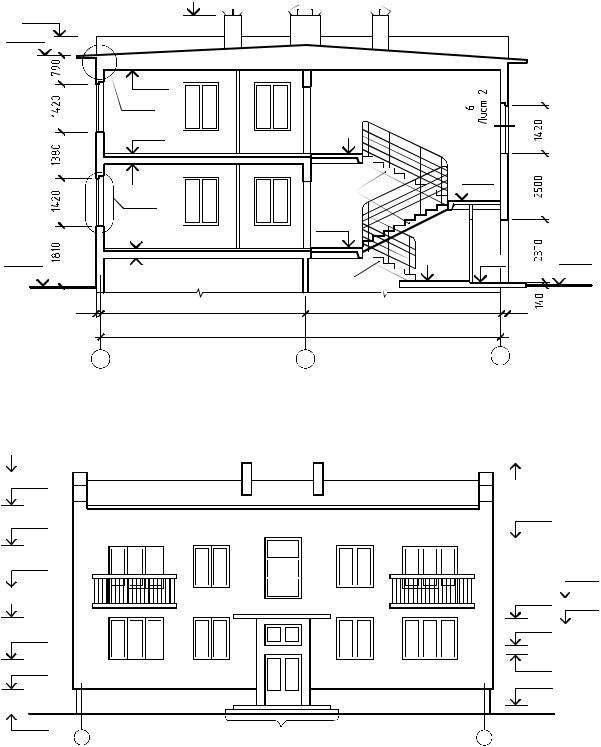

Разрез 1-1 (1:50)
+2,820 |
|
|
ËÌ1 |
+1,420 |
|
|
|
|
+0,020 |
|
|
-0,920 |
-0,940 |
-1,100 |
ËÌ2 |
|
Óð.ç. |
6000 |
|
310 |
12000 |
|
|
Á |
 |
|
Рис. 5.2
Фасад 1-4
+10,400
+6,000
+3,100
+2,450 +2,250
+1,650
+1,250 -0,800
Фрагмент 3 |
4 |
ëèñò 12 |
|
Рис. 5.3
80

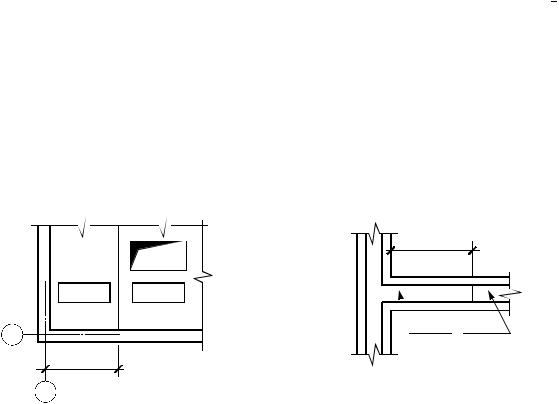

При выполнении выносного элемента узла соответствующее место на плане, разрезе или фасаде отмечают замкнутой сплошной тонкой линией (окружностью, овалом) с указанием на полке линиивыноски обозначения элемента и указания номера листа, на котором помещен чертеж выделенного узла (рис. 5.2).
Если необходимо показать часть фасада или плана здания с большей детализацией, то её изображают отдельно в более крупном масштабе в виде фрагмента.
Участок изображения, по которому дается фрагмент, отмечается фигурной скобкой (сплошная тонкая линия) или линией-выноской со стрелкой с указанием порядкового номера фрагмента и номера листа, на котором помещен чертеж фрагмента (рис. 5.3, 5.1).
Для ссылки на узлы, которые даются в сечении, в месте прохождения сечения проводят короткую основную линию, а на её продолжении тонкую линию с полкой или без неё (узел 6 на рис. 5.2).
Примерная толщина линий обводки элементов сечений в мм в зависимости от масштаба приведена в табл. 5.2.
|
Таблица 5.2 |
||
Наименование |
Для масштабов |
||
1:10 |
1:5 |
||
Сечение: |
|||
1 |
1 |
||
каменных элементов (кирпич, бетон и т. д.) |
|||
деревянных элементов |
0,8 |
1 |
|
Контуры элементов, не попадающих в разрез |
0,3 |
0,3 |
|
На разрезах зданий, в том числе планах, основной линией рекомендуется изображать только элементы конструкции, попавшие в секущую плоскость, а элементы конструкции и оборудование, расположенные за секущей плоскостью, показывают тонкой линией. При этом толщина и основной, и тонкой сплошной линий на одном и том же чертеже для разных элементов отличаются и зависят от вида элемента и его положения (рис. 5.1-5.3 и табл. 5.3).
Для нанесения координационных осей здания используют тонкую штрихпунктирную линию с удлиненными штрихами толщиной 0,3-0,4 мм, а для их маркировки - маркировочные кружки, выполняемые тонкой сплошной линией аналогичной толщины.
81
Таблица 5.3
Толщина линий обводки для чертежей планов, разрезов, фасадов в мм
Наименование элементов |
Тип линии |
П л а н ы и р а з р е з ы |
|
Линии земли |
основная |
Капитальные стены и несущие конструкции, попавшие в секущую основная плоскость (2)
Лестницы, попавшие в секущую |
основная |
|
плоскость |
||
|
||
Тонкие стенки (перегородки), |
основная |
|
попавшие в секущую плоскость |
||
|
||
Элементы конструкции здания, |
|
|
расположенные за секущей плос- |
|
|
костью (капитальные стены, колон- |
сплошная |
|
ны, перегородки, оконные и дверные |
тонкая |
|
проемы и их заполнение, линии |
||
|
||
открывания дверей, лестницы и |
|
|
лестничные марши, ниши, отверстия |
|
|
в стенах и т.д.(5)) |
|
|
Сантехническое и вспомогательное |
сплошная |
|
оборудование |
тонкая |
|
Ф а с а д ы |
||
Линии земли (1) |
основная |
|
Контуры зданий (3) |
основная |
|
Контуры ворот, дверей, окон, линии |
сплошная |
|
проемов (4) |
тонкая |
|
Заполнение (рисунок) оконных и |
сплошная |
|
дверных проемов, ворот, карнизы, |
||
тонкая |
||
балконы, ступени (6)
Масштаб
1:100
1:50
0,8-1 1-1,2
0,7-0,8 0,8-1
0,7-0,8 0,8-1
0,5-0,6 0,6-0,7
0,4-0,5 0,5-0,6
0,2-0,3 0,2-0,3
1 1,2
0,5-0,6 0,6-0,7
0,4-0,5 0,5-0,6
0,3-0,4 0,4-0,5
Линии размерные и выносные, линии-выноски и полки линийвыносок, линии ограничения выносных элементов и фрагментов на изображениях рекомендуется выполнять тонкой линией толщиной
0,2-0,3 мм.
82
В отличие от машиностроительных чертежей конструктивные элементы здания, попавшие в разрез и выполненные из материала, являющегося для здания основным, допускается не заштриховывать (рис. 5.1, 5.2). Только участки стен, отличающиеся материалом от основного, выделяют условной штриховкой (см. табл. 3.1).
На фасадах (видах) зданий допускается приводить графическое обозначение материалов (см. табл. 3.2). Обычно на фасадах условным обозначением выделяют только участки стен, материал которых отличается от материалов всего здания.
Секущие плоскости и виды на строительных чертежах допускается обозначать не только буквами, но и арабскими цифрами (числами), а направление взгляда для вида указывать двумя стрелками аналогично указанию секущих плоскостей в разрезах.
В строительных чертежах не допускается изображение до оси симметрии симметричных планов и схем различного оборудования.
Размеры на строительных чертежах наносят по ГОСТ 2.30768* с учетом требований ГОСТ 21.101-97.
Остановимся на основных особенностях простановки размеров на строительных чертежах:

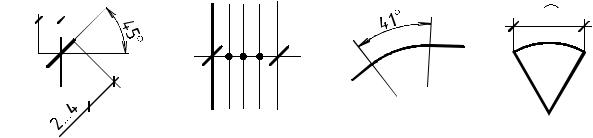

1. Допускается размерную линию на её пересечении с выносными, контурными или осевыми линиями ограничивать не стрелками, а засечками в виде отрезков основных линий длиной 2- 4 мм (толщиной 0,7-0,8 мм), проводимых под углом 45
(наклон вправо) к размерной линии (рис. 5.4). При недостатке места для засечек на размерных линиях, расположенных цепочкой, могут использоваться точки. Размерные линии со стрелками рекомендуются при нанесении размеров радиусов, диаметров и углов.
1...3 |
47 |
|
Рис. 5.4
83
2. Не только выносные линии должны выступать за размерные на 1-5 мм, но и размерные линии должны выступать за крайние выносные на 1-3
мм (рис. 5.5).
1-3ìì
Основная линия (s)
Выносная линия(s/3- s/2)
Размернаялиния |
10min |
|
(s/3 - s/2) |
||
|
|
7min |
|
|
|
|
|
|
|
1-5ìì |
|
Рис. 5.5
3.Допускается пересечение размерной линии выносной линией и другими размерными линиями (рис. 5.1).
4.Размеры одного и того же элемента допускается повторять (рис. 5.1).
5.Размеры допускается наносить в виде замкнутой цепи. На планах здания вне контура плана наносят от одной до трех (четырех) размерных цепочек: на первой цепочке проставляют размеры оконных и дверных проемов и простенков между ними; на второй - размеры между смежными координационными осями; на третьей - размеры между крайними осями (рис. 5.1).
6.На фасадах, разрезах и сечениях по особому наносятся высотные отметки уровней (высоты, глубины) элемента здания или конструкции от какого-либо отсчетного уровня (рис. 5.2, 5.3).
Отметки помещают на выносных линиях или линиях контура и обозначают знаком, который представляет собой стрелку с полочкой. Стрелка изображается в виде прямого угла, опирающегося своей вершиной на выносную линию и имеющего стороны,
проведенные основными линиями (0,7-0,8 мм) под углом 45О к выносной линии или линии контура (рис. 5.6). Вертикальный отрезок, полочка и выносная линия выполняются тонкой сплошной линией (0,2-0,3 мм).
à) |
á) |
12...17 |
â) +2,750 |
ã) |
0,000 |
|
|||||
|
|
|
|
|
Óð.÷.ï. |
|
|
|
+2,750 |
|
-0,250 |
|
|
3...5 |
Выносная линия |
|
Óð.з. |
|
|
|
|
Рис. 5.6
84
Отметки, характеризующие высоту уровней, указывают в метрах с тремя десятичными знаками после запятой. Плоскость, от которой берут начало отсчета последующие уровни, называют нулевым уровнем и обозначают отметкой “0,000”. Отметки, лежащие выше нулевого уровня, за который принимается чистый пол первого этажа, обозначают со знаком плюс (например, +2,500), а уровни, лежащие ниже, обозначают знаком минус (например, -0,800).
Отметки могут сопровождаться поясняющими надписями, например: Óð.÷.ï. - уровень чистого пола, Óð.ç. - уровень земли.

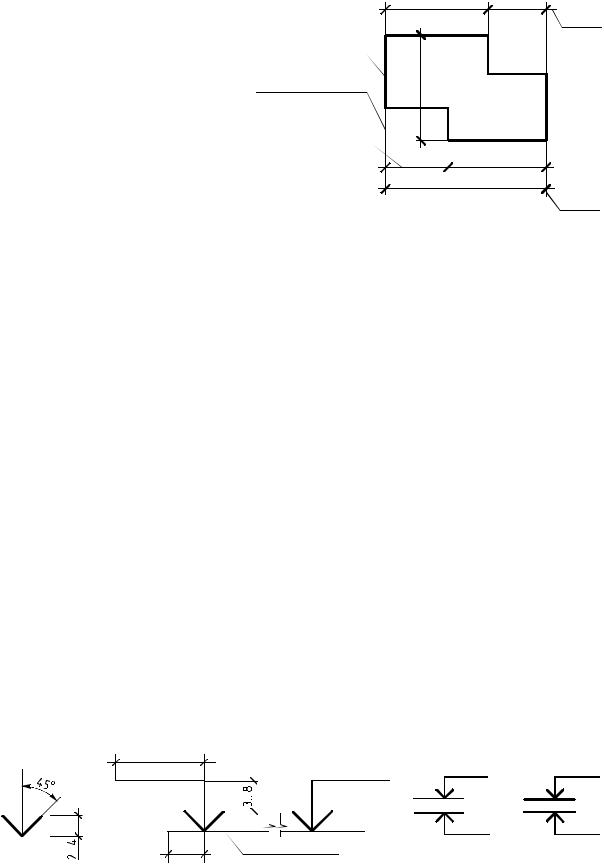

На чертежах планов допускается наносить высотные отметки зданий в прямоугольнике или на полке линии-выноски (рис. 5.7).
2500
+7,250 +6,550
-1,000 -0,550
4200
Рис. 5.7
7. При выполнении разрезов размеры наносят двух видов:
вертикальные размеры в мм окон, ворот и других конструкций при помощи размерных линий с засечками и отметки уровня в м элементов здания или конструкции.
