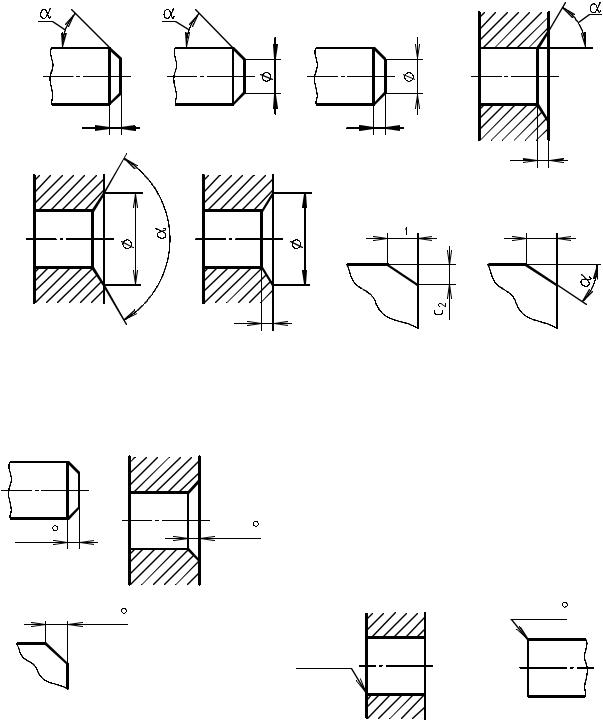

Размеры углов 0О, 90О, 180О, 360О между отрезками обычно не наносят.

ГОСТ 8908-81 устанавливает три ряда углов в интервале от 0О до 360О, которые необходимо применять при назначении угловых размеров всех деталей машиностроения. Ниже приведены значения углов в интервале от 0О до 90О.

I ряд: 0О, 5О, 15О, 20О, 30О, 45О, 60О, 90О.

IIряд: 0О30,I 1О, 2О, 3О, 4О, 6О, 7О, 8О, 10О, 40О, 75О.

IIIряд: 0О15,I 0О45,I 1О30,I 2О30,I 9О, 12О, 18О, 22О, 25О,35О, 50О, 55О, 65О, 70О, 80О, 85О.

Числа первого ряда следует предпочитать числам второго ряда, второго ряда - третьему.

4.8. Чертежи и размеры простейших геометрических фигур

В данном разделе геометрическая фигура, рассматриваемая как элемент (часть) детали, изображается основной линией, а остальные контуры детали - сплошной тонкой.

Плоский контур - наиболее распространенный конструктивный элемент, входящий в состав большинства деталей.

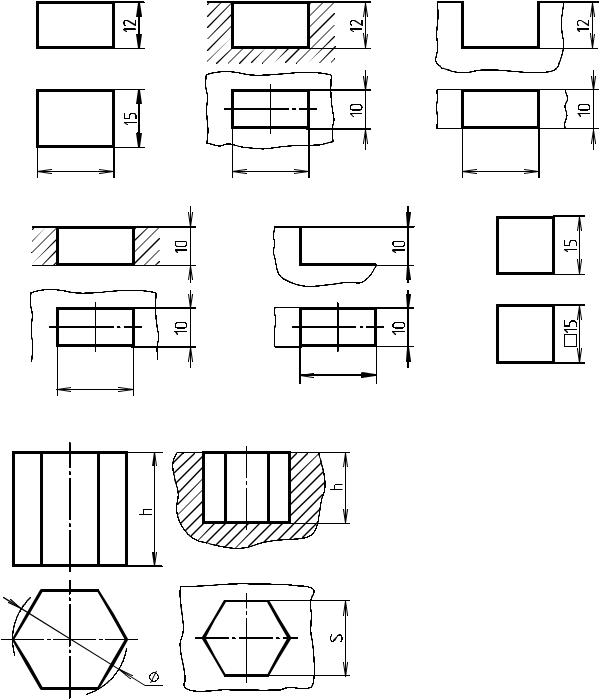

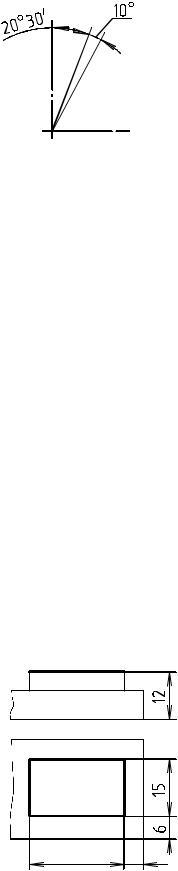

Размеры квадрата элемента детали или отверстия квадратного сечения могут быть нанесены так, как указано на рис. 4.38. Используемый при этом знак квадрата “ “ имеет высоту, равную высоте размерных чисел.

Рис. 4.38

Цилиндр вращения задается изображением на плоскость, параллельную оси вращения, и размерами его диаметра и длины

(рис. 4.39). Для нанесения размеров положения цилиндра как элемента детали иногда следует давать его изображение на плоскость, перпендикулярную оси вращения (рис. 4.39в).

66

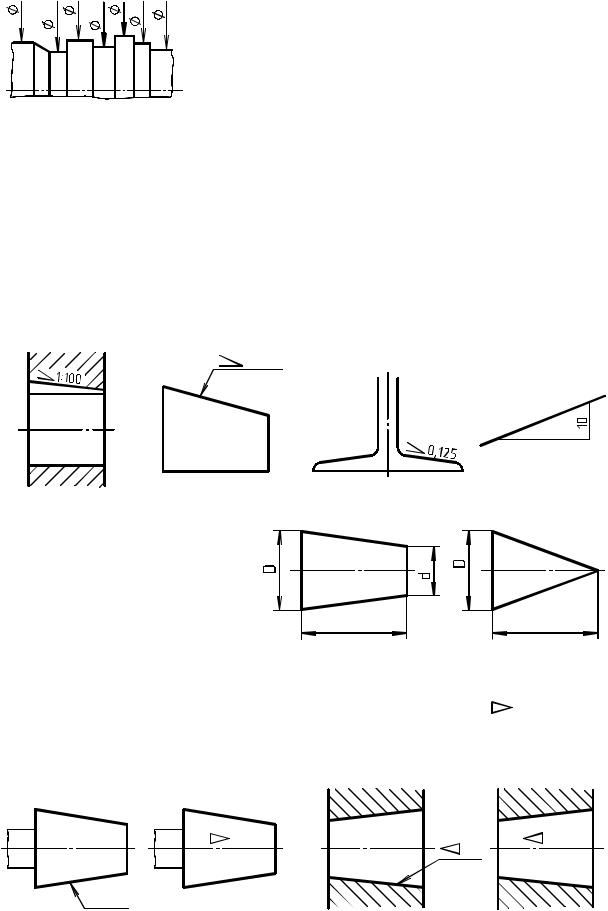

Размеры диаметров цилиндрического изделия сложной конфигурации допускается наносить, как показано на рис. 4.40.

Рис. 4.40

Уклоном называется тангенс угла наклона прямой к другой прямой.

Величину уклона задают простой дробью с единицей в числителе (например, 1:7), в процентах, десятичной дробью с точностью до третьего знака или катетами прямоугольного треугольника (рис. 4.41). Уклон поверхности на чертежах указывается около изображения поверхности уклона (рис. 4.41а,в) или на полке линиивыноски, при этом перед размерным числом наносится знак “ “, острый угол которого направлен в сторону уклона.

25

угол которого направлен в вершину конуса. Знак конусности и её величину располагают на полке линии-выноски или над осевой линией (рис. 4.43).

1:3 Рис. 4.43

67

Незначительную конусность рекомендуется изображать на чертеже с увеличением.

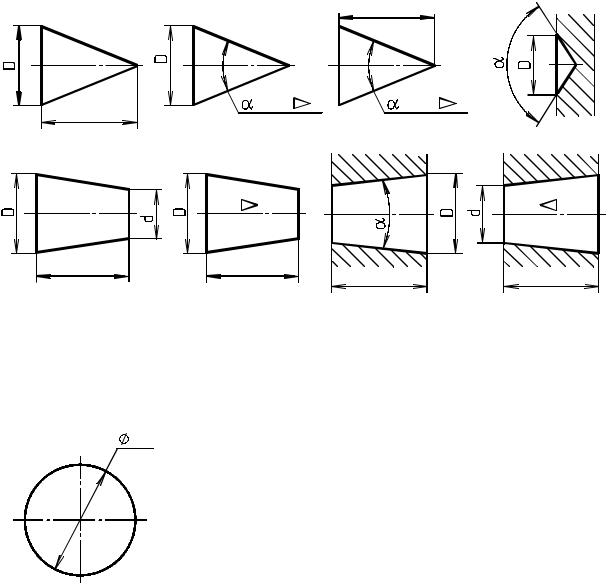

Форма конуса задается его изображением на плоскость, параллельную оси вращения, и двумя размерами (для усеченного конуса - тремя). Варианты задания конусов приведены на рис. 4.44.

L

Рис. 4.44

Величины уклона и конусности должны принимать следующие стандартизированные значения: 1:200; 1:100; 1:50; 1:30; 1:20; 1:15; 1:12; 1:10; 1:8; 1:7; 1:5; 1:3; 1:1,866; 1:1,207; 1:0,866; 1:0,652; 1:0,500; 1:0,289.

поверхностей, то перед знаком диаметра (радиуса) допускается наносить слово “Сфера” или знак сферы “ “, диаметр которого равен высоте размерных чисел.

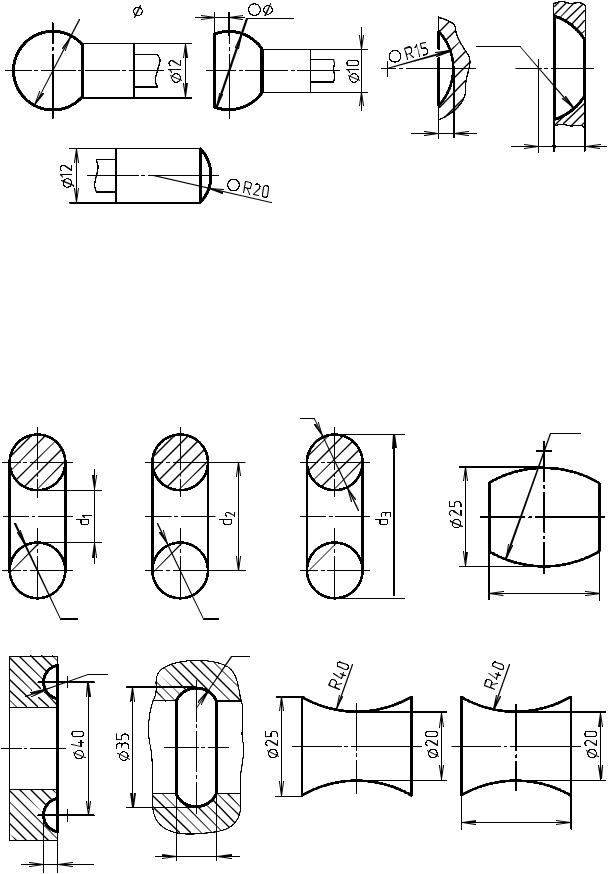

Форму отсека сферы передает одно его изображение, диаметр (радиус) сферы и еще ряд размеров (см., например,

размеры отсеков, представленных на рис. 4.46).

68

R17

5

5 10

Рис. 4.46

Тор может быть самостоятельной деталью или входить элементом в состав детали. Напоминание: тор - поверхность, образованная вращением окружности или её дуги вокруг оси. Форму тора передает одно его изображение, диаметр (радиус) образующей окружности, а в ряде случаев еще несколько размеров. На рис. 4.47 показаны изображения и варианты простановки размеров наиболее часто встречающихся торов.

d

R37

30 d d

R8

R8

30

Рис. 4.47
