ZF-Ecomat: 4149 / 4180 / 4182
HP 502/504 / HP 592/594 / HP 602/604
2.6.1 Замена сопротивления ретардера

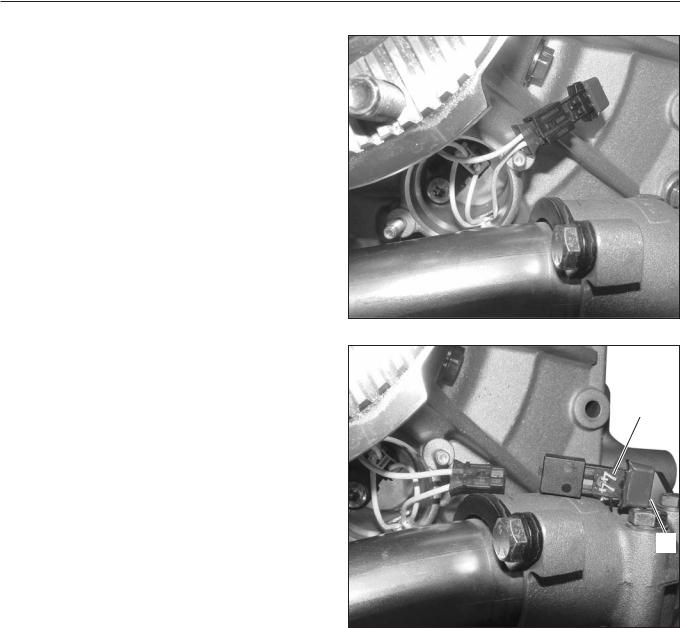

1Снять крышку индуктивного датчика узла отбора мощности в соответствии с описанием в разделе 2.6.
2Снять разъем сопротивления.
Соединение выполнено как плоский разъем, который вытаскивается напрямую.
3Вынуть сопротивление.
ОСТОРОЖНО Каждое сопротивление предназначено для
регулировки ретардера соответствующей коробки передач, и имеет материальный (децимальный) номер. Считать материальный номер. Новое сопротивление может устанавливаться только с идентичным материальным номером старого сопротивления.
УКАЗАНИЕ
Восемь из десяти цифр материального номера сопротивления (6029 201 6) находятся на торце сопротивления (1). Последние две цифры материального номера (2) нанесены крупно, как показано на изображении.
Пример: 6029 201 6(44) = сопротивление 22,10 КОм
Сопротивление WTB = 1,96 –150,00 КОм
Мат. номер |
Наименование |
Регул. ретардера |
|
6029 201 652 |
сопротивление |
150,00 |
КОм |
6029 201 651 |
сопротивление |
100,00 |
КОм |
6029 201 650 |
сопротивление |
75,00 |
КОм |
6029 201 649 |
сопротивление |
57,60 |
КОм |
6029 201 648 |
сопротивление |
46,40 |
КОм |
6029 201 647 |
сопротивление |
37,40 |
КОм |
6029 201 646 |
сопротивление |
31,60 |
КОм |
6029 201 645 |
сопротивление |
26,10 |
КОм |
6029 201 644 |
сопротивление |
22,10 |
КОм |
6029 201 643 |
сопротивление |
18,70 |
КОм |
6029 201 642 |
сопротивление |
15,80 |
КОм |
6029 201 641 |
сопротивление |
13,30 |
КОм |
6029 201 640 |
сопротивление |
11,30 |
КОм |
6029 201 639 |
сопротивление |
9,31 |
КОм |
6029 201 638 |
сопротивление |
7,68 |
КОм |
6029 201 637 |
сопротивление |
6,34 |
КОм |
6029 201 636 |
сопротивление |
5,11 |
КОм |
6029 201 635 |
сопротивление |
3,92 |
КОм |
6029 201 634 |
сопротивление |
2,94 |
КОм |
6029 201 633 |
сопротивление |
1,96 |
КОм |
Ремонт
021122
2
1
021124
4149 751 908b21 - 2005-10 |
2-11 |
ZF-Ecomat: 4149 / 4180 / 4182 |
|
HP 502/504 / HP 592/594 / HP 602/604 |
Ремонт |

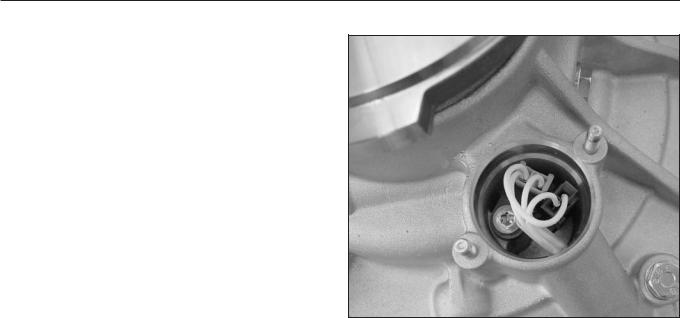

4Вставить новое сопротивление с тем же материальным номером, как у старого сопротивления, и установить как указано на изображении.
5Установить крышку в соответствии с описанием в разделе 2.6.
021201
