После компоновки ЧОВ построение изображений на нём рекомендуется выполнять в тонких линиях. Штриховать фигуры сечений целесообразно после выполнения всех изображений, когда можно будет рационально выбрать направление и интервал штриховки каждой детали, входящей в сборочную единицу.
Последовательность построения изображений вентиля на ЧОВ:

43

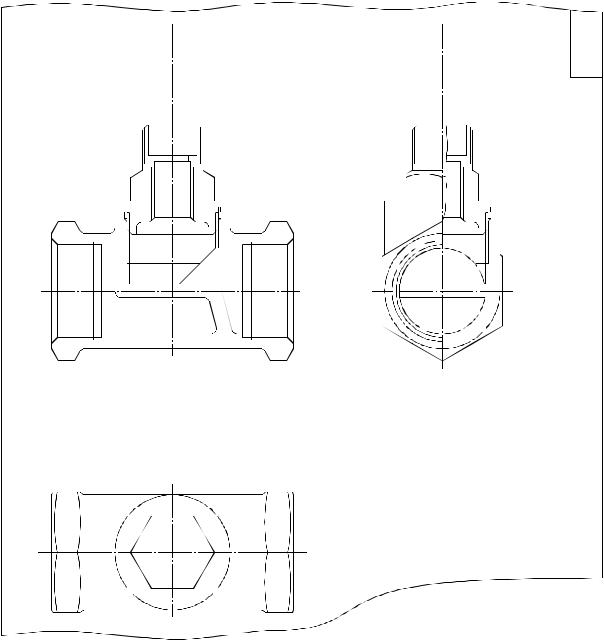

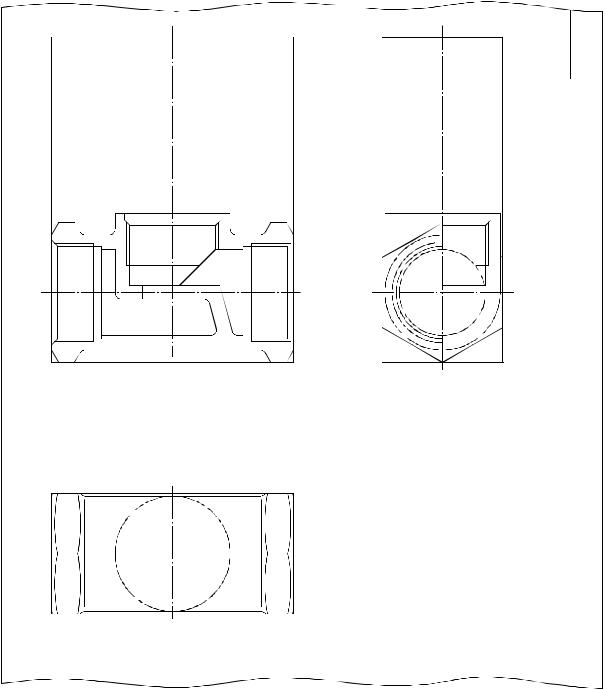

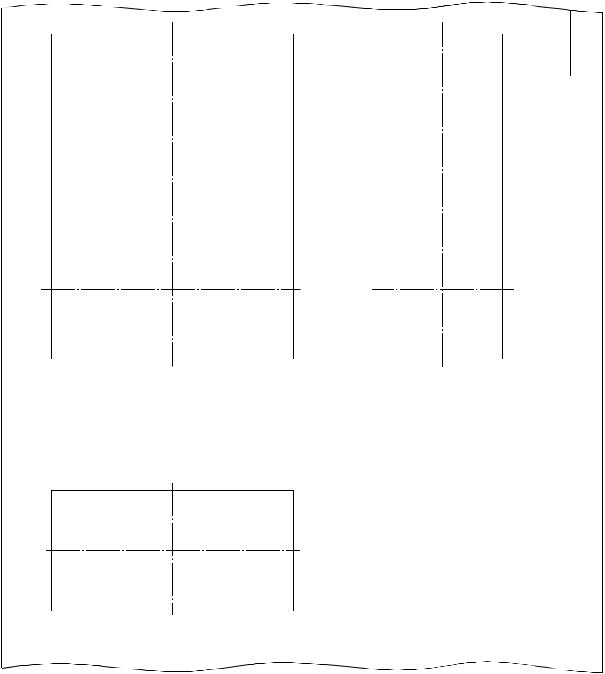

1. В габаритных прямоугольниках вычерчивают три изображения корпуса 1, как на его эскизе (рис. 39). На виде сверху можно не показывать окружности – проекции внутренних контуров вертикальной горловины корпуса (цилиндрической проточки VII, внутренней метрической резьбы VIII и проходного отверстия B на рис. 30), которые будут закрыты изображением крышки 2. Достаточно вычертить только одну окружность, в которую проецируется наружная поверхность вертикальной горловины – цилиндра Iна рис. 30.
Рис. 39

44
Рис. 40

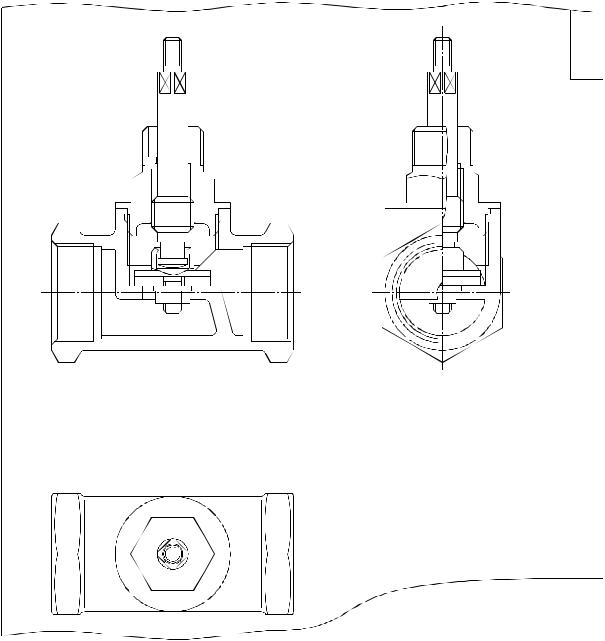

2. Строят два изображения крышки 2, вворачиваемой в верхнюю горловину корпуса 1 (рис. 40). Показывают полный фронтальный разрез крышки и соединение частей вида слева и профильного разреза крышки. На виде сверху большую часть крышки будет закрывать гайка накидная 6, а диаметр цилиндрического фланца крышки (на рис. 27 фланец обозначен IV) совпадает с наружным диаметром вертикальной горловины корпуса. Выполняя изображения крышки, следует между корпусом 1 и фланцем крышки 2 изобразить уплотнительную прокладку 8.
Так как крышка относительно корпуса является охватываемой деталью, то в резьбовом соединении корпус – крышка последняя закрывает часть резьбы в корпусе.

45
Рис. 41

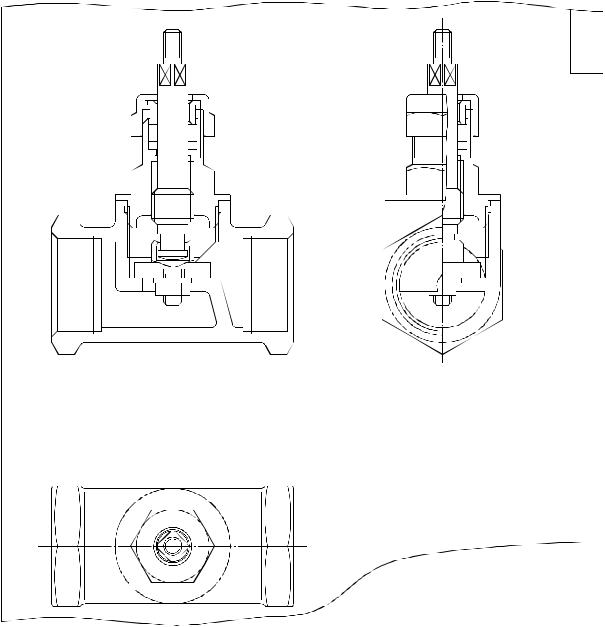

3. Вычерчивают шпиндель 3, клапан 4, обжатый вокруг головки шпинделя с образованием неразъёмного соединения, прокладку 9 и фиксирующие её на резьбовом стержне клапана гайку 11 и шайбу 12 (рис. 41). Шпиндель ввернут в отверстие крышки 2 так, чтобы клапан с прокладкой полностью закрывали проходное отверстие вентиля.
На главном изображении выполняют продольный разрез прокладки 9 и местный разрез клапана 4, позволяющий видеть скрытую в нём головку шпинделя. На профильной плоскости проекций клапан с прокладкой не разрезают. На виде сверху при снятом маховике 7 видны только цилиндрический стержень, четырехгранник и резьбовой хвостовик шпинделя.

46
4. Вычерчивают изображения трех уплотнительных колец 10, расположенных в кольцевой полости между верхней частью отверстия в крышке и гладким цилиндрическим стержнем шпинделя 3, втулки нажимной 5 и гайки накидной 6 ( рис. 42).
Рис. 42
Втулка нажимная 5 упирается в верхнее из колец 10 торцем с конической фаской и заходит в полость крышки настолько, чтобы между опорным буртиком втулки и верхним торцем крышки оставалось значительное расстояние. Гайка свободно одевается сверху через шпиндель и наворачивается на резьбу крышки не полностью, а до упора в верхнюю часть втулки, которая сжимает кольца 10, уплотняющие зазор между отверстием в крышке и гладким стержнем шпинделя. При износе колец давление на них увеличивают, подтягивая гайку накидную.

47
На виде сверху кольца 10 полностью закрыты, а у втулки видно только отверстие, через которое проходит стержень шпинделя.

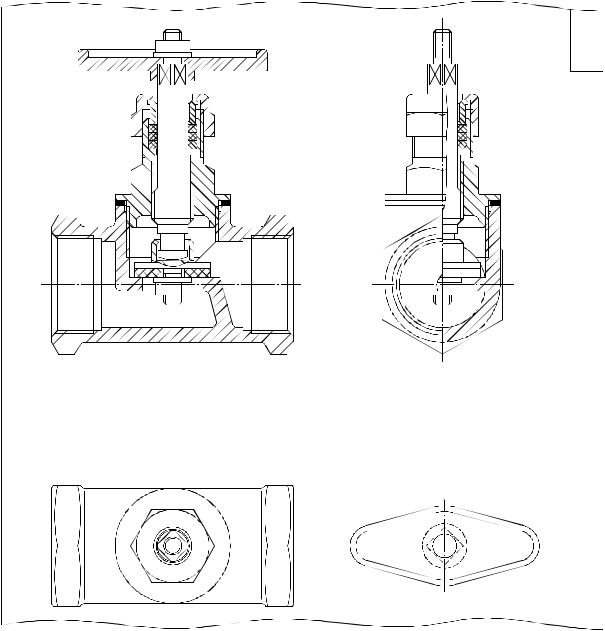

5. Вычерчивают изображение маховика 7 на фронтальной плоскости проекций и его вид А по стрелке (рис. 43). Маховик надевается на четырехгранник шпинделя и крепится на нём гайкой 11 с шайбой 12.
Рис. 43 После того, как все изображения вычерчены в тонких линиях
наносят штриховку разрезов и сечений (рис. 43). Каждая деталь будет иметь свой наклон и интервал штриховки. При нанесении штриховки следует помнить об изображении сопрягаемых деталей, имеющих резьбовое соединение, и учитывать перекрытие изображений деталей с резьбой в разрезе.
48
После вычерчивания в тонких линиях изображений сборочной единицы на ЧОВ составляют спецификацию сборочной единицы, в соответствии с которой наносят на ЧОВ номера позиций деталей.
СПЕЦИФИКАЦИЯ. НОМЕРА ПОЗИЦИЙ ДЕТАЛЕЙ
Спецификация определяет состав сборочной единицы и необходима для её изготовления и компонования конструкторских документов.

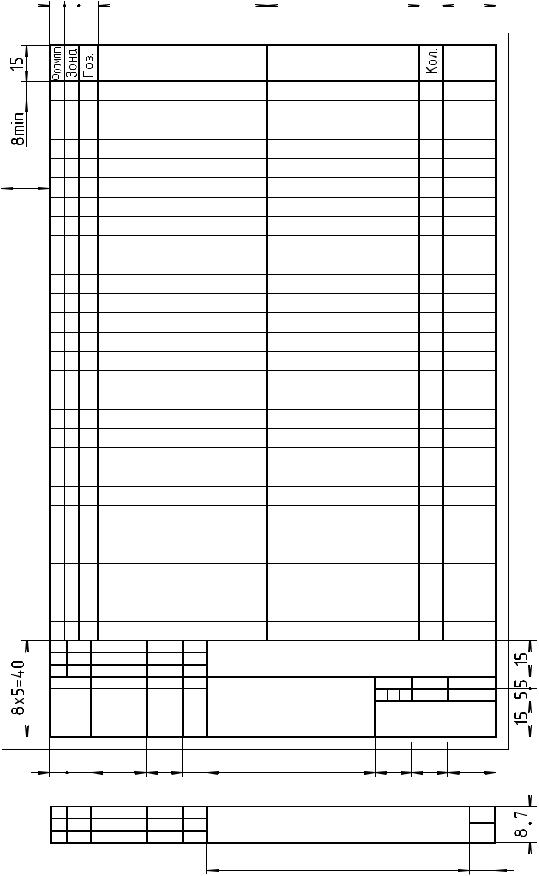

Спецификация выполняется (ГОСТ 2.106-96, ГОСТ 2.108-68*) на одном или нескольких листах формата А4 в виде таблицы с основной надписью, форма и размеры которых приведены на рис. 44. Первый лист спецификации имеет основную надпись по форме 2 (рис. 44 а), а последующие по форме 2а (рис. 44 б).
Учебная спецификация может состоять из пяти разделов, записываемых в таком порядке: «Документация», «Сборочные единицы», «Детали», «Стандартные изделия» и «Материалы». Заголовки и содержание разделов записывают в графе «Наименование». Заголовки разделов подчеркивают тонкой линией и оставляют перед заголовком и после него несколько строк для дополнительных записей.
Враздел «Документация» записывают название документа на изделие: «Чертеж общего вида». В разделах «Сборочные единицы» (для вентиля он отсутствует) и «Детали» указывают соответственно названия сборочных единиц и деталей, входящих в специфицируемую сборочную единицу. В разделе «Стандартные изделия» записывают в алфавитном порядке наименования и обозначения входящих в сборочную единицу стандартных изделий согласно стандартам на них. В раздел «Материалы» вносят все материалы, входящие в изделие (для вентиля этот раздел отсутствует).
Вграфе «Формат» (для разделов «Стандартные изделия» и «Материалы» не заполняется) дают обозначения формата листа соответствующего чертежа. Для деталей, на которые чертежи (эскизы) не выполняют, в этой графе указывают БЧ (без чертежа).
Вграфе «Зона» указывается зона, в которой находится указанная часть сборочной единицы, если чертеж разбит на зоны.
Вграфе «Поз.» (для раздела «Документация» не заполняется) приводят порядковые номера составных частей специфицируемого

6 6 8 |
70 |
а
Обîзíàчеíèе
A3 40.02.033.000 ÂО
20
A3 |
1 |
40.02.033.001 |
A3 |
2 |
40.02.033.002 |
A4 |
3 |
40.02.033.003 |
A4 |
4 |
40.02.033.004 |
A4 |
5 |
40.02.033.005 |
A4 |
6 |
40.02.033.006 |
A4 |
7 |
40.02.033.007 |
A4 |
8 |
40.02.033.008 |
Б× |
9 |
40.02.033.009 |
Б× |
10 |
40.02.033.010 |
11
12
49
63 10 22
Наименование |
Прèме- |
|
чàíèе |
||
|
||
Дîêóмеíòàцèÿ |
|
|
×ерòеж îбùегî âèдà |
|
|
Деòàлè |
|
|
Êîрïóñ |
1 |
|
Êрûшêà |
1 |
|
Шïèíдель |
1 |
|
Êлàïàí |
1 |
|
Âòóлêà íàжèмíàÿ |
1 |
|
Гàéêà íàêèдíàÿ |
1 |
|
Мàхîâèê |
1 |
|
Прîêлàдêà |
1 |
|
Прîêлàдêà |
1 |
|
Кольцо уплотнительное |
3 |
Сòàíдàрòíûе èзделèÿ |
|
|
Гàéêà М6 |
|
|
ГОСТ |
5915-70 |
2 |
Шàéбà 6 |
|
|
ГОСТ |
11371-78 |
2 |
|
|
|
Пîдï. Дàòà |
40.02.033.000 |
|
|||
Рàзрàб. |
|
|
|
|
Лèò. |
Лèñò |
Листов |
|
Прîâ. |
|
|
|
Âеíòèль |
|
|
1 |
|
|
|
|
|
|
МАДÈ гр. ... |
|||
|
|
|
|
|
|
|||
7 |
10 |
23 |
15 |
10 |
70 |
15 |
15 |
20 |
б |
|
|
Пîдï. Дàòà |
40.02.033.000 |
Лèñò |
|||
|
|
|
|
|
110 |
|
|
10 |
Рис. 44
50
изделия. Сначала нумеруют сборочные единицы, затем детали, стандартные изделия и материалы. Нумерацию деталей обычно начинают с основных деталей (корпус, крышка и т. д.).
Вграфе «Обозначения» (для разделов «Стандартные изделия»
и«Материалы» не заполняется) записывают обозначение чертежей специфицируемого изделия и входящих в него сборочных единиц и деталей. Конструкторские документы в учебных условиях обозна-
чают по схеме А.Б.Â.Г , где А – шифр кафедры, например, 40; Б – порядковый номер графической работы, например, 02; Â – номер варианта, например, 033; Г – номер составной части специфицируемого изделия (для детали, например, 001).
Вграфе «Кол.» указывают количество одинаковых деталей, входящих в данное изделие.
Вграфе «Примечание» помещают дополнительные сведения. Составив спецификацию, на ЧОВ указывают номера позиций

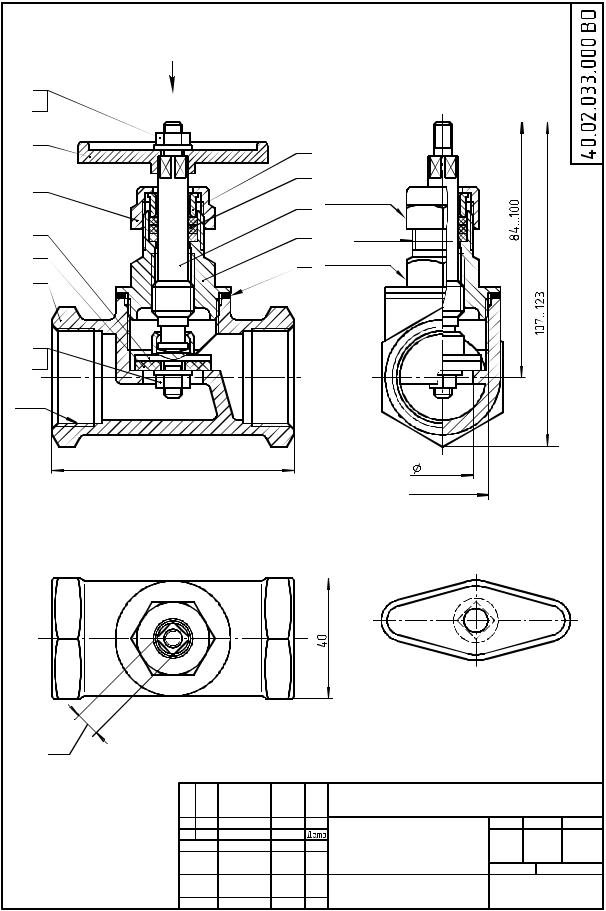

составных частей вентиля. Для этого на изображении каждой детали ставится точка, от точки проводится линия-выноска, заканчивающаяся горизонтальной полкой, на которой и указывается номер позиции соответствующей детали (рис. 37).
Номера позиций располагают параллельно основной надписи чертежа вне контуров изображений и группируют в колонки и строчки на одной линии. Размер цифр, которыми указывают номера позиций, должен быть больше на порядок размера цифр, которые предполагается использовать для нанесения размерных чисел. На эскизах обозначения и нумерация деталей должны соотвествовать спецификации.
Линии-выноски и полки выполняют тонкими сплошными линиями.
РАЗМЕРЫ НА ЧЕРТЕЖЕ ОБЩЕГО ВИДА
Каждую сборочную единицу (в нашем случае вентиль) собирают из готовых деталей. Поэтому на ЧОВ размеры, необходимые для изготовления отдельных деталей, не проставляют. На учебном ЧОВ наносятгабаритные,установочные,присоединительные,эксплуатационныеразмерыиразмеры,которыенельзяопределитьпочертежу.
Габаритные размеры определяют предельные контуры изделия (его длину, ширину и высоту или максимальный диаметр), и указывают пространство, нужное для правильного размещения оборудования. При наличии в изделии перемещающихся
