Каталог железобетонных пролетных строений, тип № 43
1. Характеристика проекта: Ребристое ПС, Лентрансмостпроект,1946 г., инв.N 2891
2. Типовой проект: инв.№ 2891 Лентрансмостпроект, 1946, утв. в 1948 г. «Проект железобетонных крупноблочных пролетных строений отверстием 8,53-15,0 м»
3. Год расчетных норм: 1931
4. Расчетная нагрузка: Н8
5. Тип водоотвода: через ВТ
|
Код |
Длина ПС, м |
Габаритные размеры, м |
Ширина балластного корыта Вb , м |
Расстояние м/у наружными гранями ребер Во, м |
Вылет консоли Lk , м |
Высота ребра балки (плиты) h , м |
Ширина ребра b, м |
Объем бетона V, м3 | ||||||
|
полная Lп |
расчетная Lр |
в свету Lо |
высота, H |
ширина, B | ||||||||||
|
левой |
правой |
на опоре |
в пролете |
на опоре |
в пролете | |||||||||
|
n2_1200.43 |
13.50 |
12.50 |
12.00 |
2.05 |
4.00 |
3.80 |
2.20 |
0.90 |
0.90 |
1.70 |
1.70 |
0.40 |
0.40 |
27.6 |
|
n2_1280.43 |
14.30 |
13.30 |
12.80 |
2.10 |
4.00 |
3.80 |
2.21 |
0.90 |
0.90 |
1.75 |
1.75 |
0.41 |
0.41 |
30.3 |
|
n2_1500.43 |
16.50 |
15.50 |
15.00 |
2.15 |
4.00 |
3.80 |
2.21 |
0.90 |
0.90 |
1.80 |
1.80 |
0.41 |
0.41 |
35.4 |
|

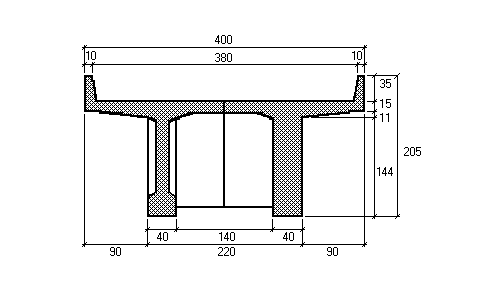

n2_1200.43,
Lп=13.5м |
n2_1280.43,
Lп=14.3м |
n2_1500.43,
Lп=16.5м |
Каталог железобетонных пролетных строений, тип № 44
1. Характеристика проекта: Ребристое ПС, ЛТМП,1952г., доп к инв.N 2891
2. Типовой проект: Дополнения Лентрансмостпроекта 1952 г. к инв.№2891 «Проект железобетонных крупноблочных пролетных строений отверстием 8,53-15,0 м» для применения арматуры периодического профиля
3. Год расчетных норм: 1931
4. Расчетная нагрузка: Н8
5. Тип водоотвода: через ВТ
|
Код |
Длина ПС, м |
Габаритные размеры, м |
Ширина балластного корыта Вb , м |
Расстояние м/у наружными гранями ребер Во, м |
Вылет консоли Lk , м |
Высота ребра балки (плиты) h , м |
Ширина ребра b, м |
Объем бетона V, м3 | ||||||
|
полная Lп |
расчетная Lр |
в свету Lо |
высота, H |
ширина, B | ||||||||||
|
левой |
правой |
на опоре |
в пролете |
на опоре |
в пролете | |||||||||
|
n2_0853.44 |
10.00 |
9.02 |
8.53 |
1.75 |
4.00 |
3.80 |
2.08 |
0.96 |
0.96 |
1.40 |
1.40 |
0.38 |
0.38 |
18.1 |
|
n2_1000.44 |
11.50 |
10.50 |
10.00 |
1.85 |
4.00 |
3.80 |
2.08 |
0.96 |
0.96 |
1.50 |
1.50 |
0.38 |
0.38 |
21.6 |
|
n2_1067.44 |
12.20 |
11.18 |
10.67 |
1.95 |
4.00 |
3.80 |
2.08 |
0.96 |
0.96 |
1.60 |
1.60 |
0.38 |
0.38 |
22.1 |
|
n2_0853.44,
Lп=10.0м |
n2_1000.44,
Lп=11.5м |
n2_1067.44,
Lп=12.2м |
Каталог железобетонных пролетных строений, тип № 45
1. Характеристика проекта: Ребристое ПС, ЛТМП,1952 г., доп к инв.N 2891
2. Типовой проект: Дополнения Лентрансмостпроекта 1952 г. к инв.№2891 «Проект железобетонных крупноблочных пролетных строений отверстием 8,53-15,0 м» для применения арматуры периодического профиля
3. Год расчетных норм: 1931
4. Расчетная нагрузка: Н8
5. Тип водоотвода: через ВТ
|
Код |
Длина ПС, м |
Габаритные размеры, м |
Ширина балластного корыта Вb , м |
Расстояние м/у наружными гранями ребер Во, м |
Вылет консоли Lk , м |
Высота ребра балки (плиты) h , м |
Ширина ребра b, м |
Объем бетона V, м3 | ||||||
|
полная Lп |
расчетная Lр |
в свету Lо |
высота, H |
ширина, B | ||||||||||
|
левой |
правой |
на опоре |
в пролете |
на опоре |
в пролете | |||||||||
|
n2_1200.45 |
13.50 |
12.50 |
12.00 |
2.05 |
4.00 |
3.80 |
2.20 |
0.90 |
0.90 |
1.70 |
1.70 |
0.40 |
0.40 |
27.6 |
|
n2_1280.45 |
14.30 |
13.30 |
12.80 |
2.10 |
4.00 |
3.80 |
2.21 |
0.90 |
0.90 |
1.75 |
1.75 |
0.41 |
0.41 |
30.3 |
|
n2_1500.45 |
16.50 |
15.50 |
15.00 |
2.15 |
4.00 |
3.80 |
2.21 |
0.90 |
0.90 |
1.80 |
1.80 |
0.41 |
0.41 |
35.4 |
|
n2_1200.45,
Lп=13.5м |
n2_1280.45,
Lп=14.3м |
n2_1500.45,
Lп=16.5м |
