Каталог железобетонных пролетных строений, тип № 50
1. Характеристика проекта: Главжелдорстрой,1948 г. ,инв.N 4058, (инж. Матарова)
2. Типовой проект: Ребристые цельноперевозимые без плиты балластного корыта ПС конструкции инж.Матарова, Главжелдорстрой,1948 г., инв.№4058
3. Год расчетных норм: 1931
4. Расчетная нагрузка: Н8
5. Тип водоотвода: нет
|
Код |
Длина ПС, м |
Габаритные размеры, м |
Ширина балластного корыта Вb , м |
Расстояние м/у наружными гранями ребер Во, м |
Вылет консоли Lk , м |
Высота ребра балки (плиты) h , м |
Ширина ребра b, м |
Объем бетона V, м3 |
| ||||||||
|
полная Lп |
расчетная Lр |
в свету Lо |
высота, H |
ширина, B |
| ||||||||||||
|
левой |
правой |
на опоре |
в пролете |
на опоре |
в пролете |
| |||||||||||
|
n2_1000.50 |
11.50 |
10.50 |
10.00 |
1.65 |
2.30 |
0 |
2.30 |
0 |
0 |
1.65 |
1.65 |
0.30 |
0.30 |
12.28 |
| ||
|
n2_1067.50 |
12.20 |
11.18 |
10.67 |
1.65 |
2.30 |
0 |
2.30 |
0 |
0 |
1.65 |
1.65 |
0.30 |
0.30 |
13.13 |
| ||
|
n2_1200.50 |
13.50 |
12.50 |
12.00 |
1.80 |
2.30 |
0 |
2.30 |
0 |
0 |
1.80 |
1.80 |
0.30 |
0.30 |
15.65 |
| ||
|
n2_1280.50 |
14.30 |
13.30 |
12.80 |
1.80 |
2.30 |
0 |
2.30 |
0 |
0 |
1.80 |
1.80 |
0.30 |
0.30 |
16.50 |
| ||
|
n2_1500.50 |
16.50 |
15.50 |
15.00 |
2.20 |
2.30 |
0 |
2.30 |
0 |
0 |
2.20 |
2.20 |
0.30 |
0.30 |
23.00 |
| ||
|
n2_1710.50 |
18.90 |
18.20 |
17.10 |
2.40 |
2.30 |
0 |
2.30 |
0 |
0 |
2.40 |
2.40 |
0.30 |
0.30 |
28.00 |
| ||
|
n2_1000.50,
Lп=11.5м |
n2_1067.50,
Lп=12.2м |
n2_1200.50,
Lп=13.5м | |||||||||||||||
|
n2_1280.50,
Lп=14.3м |
n2_1500.50,
Lп=16.5м |
n2_1710.50,
Lп=18.9м | |||||||||||||||
Каталог железобетонных пролетных строений, тип № 51
1. Характеристика проекта: Плитное ПС, ЛТМП, 1952 г., инв.N 4769
2. Типовой проект: Проект стандартных цельно перевозимых железобетонных пролетных строений ж/д мостов пролетами от 2,55 до 9,25 м под нагрузку Н8 с откидными консолями конструкции инж. Е.А Артамонова (с арматурой периодического профиля), Лентрансмостпроект, 1952 г., инв.№ 4769, с дополнениями 1956 г.
3. Год расчетных норм: 1931
4. Расчетная нагрузка: Н8
5. Тип водоотвода: через ВТ
|
Код |
Длина ПС, м |
Габаритные размеры, м |
Ширина балластного корыта Вb , м |
Расстояние м/у наружными гранями ребер Во, м |
Вылет консоли Lk , м |
Высота ребра балки (плиты) h , м |
Ширина ребра b, м |
Объем бетона V, м3 |
| ||||||||
|
полная Lп |
расчетная Lр |
в свету Lо |
высота, H |
ширина, B |
| ||||||||||||
|
левой |
правой |
на опоре |
в пролете |
на опоре |
в пролете |
| |||||||||||
|
n1_0213.51 |
2.95 |
2.41 |
2.13 |
0.70 |
4.00 |
3.60 |
2.20 |
0.90 |
0.90 |
0.40 |
0.40 |
2.20 |
2.20 |
3.50 |
| ||
|
n1_0320.51 |
4.00 |
3.46 |
3.20 |
0.70 |
4.00 |
3.60 |
2.20 |
0.90 |
0.90 |
0.40 |
0.40 |
2.20 |
2.20 |
4.80 |
| ||
|
n1_0400.51d |
5.00 |
4.34 |
4.00 |
0.80 |
4.90 |
3.60 |
2.20 |
1.35 |
1.35 |
0.50 |
0.50 |
2.20 |
2.20 |
7.50 |
| ||
|
n1_0400.51k |
5.00 |
4.34 |
4.00 |
0.80 |
4.00 |
3.60 |
2.20 |
0.90 |
0.90 |
0.50 |
0.50 |
2.20 |
2.20 |
7.00 |
| ||
|
n1_0400.51l |
5.00 |
4.34 |
4.00 |
0.80 |
4.45 |
3.60 |
2.20 |
1.35 |
0.90 |
0.50 |
0.50 |
2.20 |
2.20 |
7.25 |
| ||
|
n1_0400.51r |
5.00 |
4.34 |
4.00 |
0.80 |
4.45 |
3.60 |
2.20 |
0.90 |
1.35 |
0.50 |
0.50 |
2.20 |
2.20 |
7.25 |
| ||
|
n1_0427.51d |
5.30 |
4.62 |
4.27 |
0.80 |
4.90 |
3.60 |
2.20 |
1.35 |
1.35 |
0.50 |
0.50 |
2.20 |
2.20 |
7.90 |
| ||
|
n1_0427.51k |
5.30 |
4.62 |
4.27 |
0.80 |
4.00 |
3.60 |
2.20 |
0.90 |
0.90 |
0.50 |
0.50 |
2.20 |
2.20 |
7.50 |
| ||
|
n1_0427.51l |
5.30 |
4.62 |
4.27 |
0.80 |
4.45 |
3.60 |
2.20 |
1.35 |
0.90 |
0.50 |
0.50 |
2.20 |
2.20 |
7.70 |
| ||
|
n1_0427.51r |
5.30 |
4.62 |
4.27 |
0.80 |
4.45 |
3.60 |
2.20 |
0.90 |
1.35 |
0.50 |
0.50 |
2.20 |
2.20 |
7.70 |
| ||
|
n1_0213.51,Lп=2.95м |
n1_0320.51,Lп=4.00м |

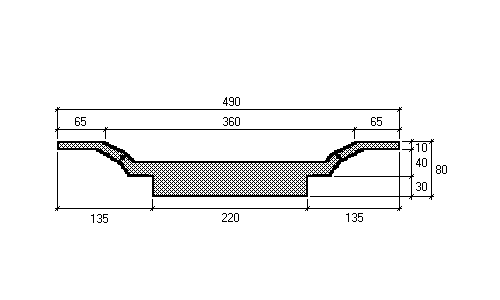

n1_0400.51d,Lп=5.00м | |||||||||||||||
|
n1_0400.51k,Lп=5.00м |
n1_0400.51l,Lп=5.00м |
n1_0400.51r,Lп=5.00м | |||||||||||||||
|
|
|
| |||||||||||||||
|
|
|
| |||||||||||||||
|
|
|
| |||||||||||||||
|
n1_0427.51d,
Lп=5.30м |
n1_0427.51k,
Lп=5.30м |
n1_0427.51l,
Lп=5.30м | |||||||||||||||
|
n1_0427.51r,
Lп=5.30м |
|
| |||||||||||||||
