Каталог железобетонных пролетных строений, тип № 73
1. Характеристика проекта: Плитное двухблочное ПС, ЛГТМ, 1978 г., инв.№557/11 и 557/12
2. Типовой проект: серия 3.501108, инв.№557/11, «Пролетные строения сборные железобетонные длиной от 2,95 до 16,5 м для железнодорожных мостов» Выпуск 1,
индекс «s» - инв.№557/12,– то же, Выпуск 2, для применения в районах с расчетной температурой воздуха ниже минус 40оС (северное исполнение),
Ленгипротрансмост, 1978 г
3. Год расчетных норм: 1962
4. Расчетная нагрузка: С14
5. Тип водоотвода: через ВТ
|
Код |
Длина ПС, м |
Габаритные размеры, м |
Ширина балластного корыта Вb , м |
Расстояние м/у наружными гранями ребер Во, м |
Вылет консоли Lk , м |
Высота ребра балки (плиты) h , м |
Ширина ребра b, м |
Объем бетона V, м3 | ||||||
|
полная Lп |
расчетная Lр |
в свету Lо |
высота, H |
ширина, B | ||||||||||
|
левой |
правой |
на опоре |
в пролете |
на опоре |
в пролете | |||||||||
|
s1_0213.73, s1_0213.73s |
2.95 |
2.41 |
2.13 |
0.65 |
4.18 |
3.98 |
2.62 |
0.78 |
0.78 |
0.30 |
0.30 |
1.30 |
1.30 |
3.60 |
|
s1_0300.73, s1_0300.73s |
4.00 |
3.34 |
3.00 |
0.70 |
4.18 |
3.98 |
2.62 |
0.78 |
0.78 |
0.35 |
0.35 |
1.30 |
1.30 |
5.50 |
|
s1_0400.73, s1_0400.73s |
5.00 |
4.34 |
4.00 |
0.75 |
4.18 |
3.98 |
2.62 |
0.78 |
0.78 |
0.40 |
0.40 |
1.30 |
1.30 |
7.40 |
|
s1_0427.73, s1_0427.73s |
5.30 |
4.60 |
4.27 |
0.75 |
4.18 |
3.98 |
2.62 |
0.78 |
0.78 |
0.40 |
0.40 |
1.30 |
1.30 |
7.80 |
|
s1_0500.73, s1_0500.73s |
6.00 |
5.34 |
5.00 |
0.80 |
4.18 |
3.98 |
2.62 |
0.78 |
0.78 |
0.45 |
0.45 |
1.30 |
1.30 |
9.70 |
|
s1_0600.73, s1_0600.73s |
7.30 |
6.44 |
6.00 |
0.90 |
4.18 |
3.98 |
2.62 |
0.78 |
0.78 |
0.55 |
0.55 |
1.30 |
1.30 |
13.70 |
|
s1_0640.73, s1_0640.73s |
7.70 |
6.84 |
6.40 |
0.90 |
4.18 |
3.98 |
2.62 |
0.78 |
0.78 |
0.55 |
0.55 |
1.30 |
1.30 |
14.40 |
|
s1_0800.73, s1_0800.73s |
9.30 |
8.70 |
8.00 |
0.95 |
4.18 |
3.98 |
2.62 |
0.78 |
0.78 |
0.60 |
0.60 |
1.30 |
1.30 |
18.60 |
|
s1_0853.73, s1_0853.73s |
9.85 |
9.25 |
8.53 |
0.95 |
4.18 |
3.98 |
2.62 |
0.78 |
0.78 |
0.60 |
0.60 |
1.30 |
1.30 |
19.60 |
|
s1_1000.73, s1_1000.73s |
11.50 |
10.80 |
10.00 |
1.05 |
4.18 |
3.98 |
2.62 |
0.78 |
0.78 |
0.70 |
0.70 |
1.30 |
1.30 |
27.00 |
|
s1_1067.73, s1_1067.73s |
12.20 |
11.50 |
10.67 |
1.05 |
4.18 |
3.98 |
2.82 |
0.68 |
0.68 |
0.70 |
0.70 |
1.40 |
1.40 |
29.70 |
|
s1_1200.73, s1_1200.73s |
13.50 |
12.80 |
12.00 |
1.15 |
4.18 |
3.98 |
2.82 |
0.68 |
0.68 |
0.80 |
0.80 |
1.40 |
1.40 |
37.50 |
|
s1_1280.73, s1_1280.73s |
14.30 |
13.60 |
12.80 |
1.15 |
4.18 |
3.98 |
2.82 |
0.68 |
0.68 |
0.80 |
0.80 |
1.40 |
1.40 |
39.70 |
|
s1_1500.73, s1_1500.73s |
16.50 |
15.80 |
15.00 |
1.35 |
4.18 |
3.98 |
2.82 |
0.68 |
0.68 |
1.00 |
1.00 |
1.40 |
1.40 |
55.10 |
|
s2_0213.72,
s2_0213.72s Lп=2.95м |
s1_0300.73,
s1_0300.73s, Lп=4м |
s1_0400.73,
s1_0400.73s, Lп=5м |
|
s1_0427.73,
s1_0427.73s, Lп=5.3м |
s1_0500.73,
s1_0500.73s, Lп=6м |
s1_0600.73,
s1_0600.73s, Lп=7.3м |
|
s1_0640.73,
s1_0640.73s, Lп=7.7м |
s1_0800.73,
s1_0800.73s, Lп=9.3м |
s1_0853.73,
s1_0853.73s, Lп=9.85м |
|
s1_1000.73,
s1_1000.73s, Lп=11.5м |
s1_1067.73,
s1_1067.73s, Lп=12.2м |

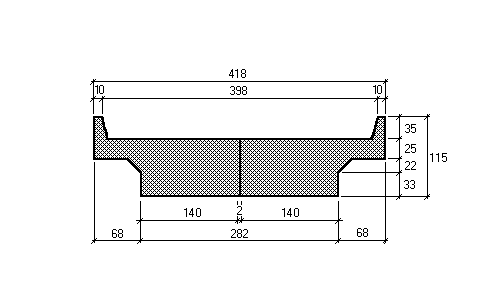

s1_1200.73,
s1_1200.73s, Lп=13.5м |
|
s1_1280.73,
s1_1280.73s, Lп=14.3м |
s1_1500.73,
s1_1500.73s, Lп=16.5м |
|
