Каталог железобетонных пролетных строений, тип № 71
1. Характеристика проекта: Ребристое ПС, ЛГТМ, инв.N 557 и инв.N 557/1 1967 г.
2. Типовой проект: серия 3.50154, инв.№557, «Типовой проект железобетонных пролетных строений для железнодорожных мостов пролетами от 2 до 15 м»
индекс «s» - серия 3.50146, инв.№557/1 – то же, для применения в условиях низких температур, Ленгипротрансмост, 1967 г
3. Год расчетных норм: 1962
4. Расчетная нагрузка: С14
5. Тип водоотвода: через ВТ
|
Код |
Длина ПС, м |
Габаритные размеры, м |
Ширина балластного корыта Вb , м |
Расстояние м/у наружными гранями ребер Во, м |
Вылет консоли Lk , м |
Высота ребра балки (плиты) h , м |
Ширина ребра b, м |
Объем бетона V, м3 | ||||||
|
полная Lп |
расчетная Lр |
в свету Lо |
высота, H |
ширина, B | ||||||||||
|
левой |
правой |
на опоре |
в пролете |
на опоре |
в пролете | |||||||||
|
s2_0800.71, s2_0800.71s |
9.30 |
8.70 |
8.00 |
1.25 |
4.18 |
3.98 |
2.30 |
0.94 |
0.94 |
0.90 |
0.90 |
0.50 |
0.50 |
15.30 |
|
s2_0853.71, s2_0853.71s |
9.85 |
9.25 |
8.53 |
1.25 |
4.18 |
3.98 |
2.30 |
0.94 |
0.94 |
0.90 |
0.90 |
0.50 |
0.50 |
16.20 |
|
s2_1000.71, s2_1000.71s |
11.50 |
10.80 |
10.00 |
1.40 |
4.18 |
3.98 |
2.30 |
0.94 |
0.94 |
1.05 |
1.05 |
0.50 |
0.50 |
20.00 |
|
s2_1067.71, s2_1067.71s |
12.20 |
11.50 |
10.67 |
1.40 |
4.18 |
3.98 |
2.30 |
0.94 |
0.94 |
1.05 |
1.05 |
0.50 |
0.50 |
21.20 |
|
s2_1200.71, s2_1200.71s |
13.50 |
12.80 |
12.00 |
1.55 |
4.18 |
3.98 |
2.30 |
0.94 |
0.94 |
1.20 |
1.20 |
0.50 |
0.50 |
26.24 |
|
s2_1280.71, s2_1280.71s |
14.30 |
13.60 |
12.80 |
1.55 |
4.18 |
3.98 |
2.30 |
0.94 |
0.94 |
1.20 |
1.20 |
0.50 |
0.50 |
27.86 |
|
s2_1500.71, s2_1500.71s |
16.50 |
15.80 |
15.00 |
1.75 |
4.18 |
3.98 |
2.30 |
0.94 |
0.94 |
1.40 |
1.40 |
0.50 |
0.50 |
35.30 |
|
s2_0800.71, s2_0800.71s
Lп=9.30м |
s2_0853.71, s2_0853.71s
Lп=9.85м |
s2_1000.71, s2_1000.71s
Lп=11.50м |
|
s2_1067.71, s2_1067.71s
Lп=12.20м |
s2_1200.71, s2_1200.71s
Lп=13.50м |
s2_1280.71, s2_1280.71s
Lп=14.30м |
|
s2_1500.71, s2_1500.71s
Lп=16.50 |
|
|
Каталог железобетонных пролетных строений, тип № 72
1. Характеристика проекта: Плитное монолитное ПС, ЛГТМ, 1978 г., инв.№557/11 и 557/12
2. Типовой проект: серия 3.501108, инв.№557/11, «Пролетные строения сборные железобетонные длиной от 2,95 до 16,5 м для железнодорожных мостов» Выпуск 1,
индекс «s» - инв.№557/12,– то же, Выпуск 2, для применения в районах с расчетной температурой воздуха ниже минус 40оС (северное исполнение),
Ленгипротрансмост, 1978 г
3. Год расчетных норм: 1962
4. Расчетная нагрузка: С14
5. Тип водоотвода: через ВТ
|
Код |
Длина ПС, м |
Габаритные размеры, м |
Ширина балластного корыта Вb , м |
Расстояние м/у наружными гранями ребер Во, м |
Вылет консоли Lk , м |
Высота ребра балки (плиты) h , м |
Ширина ребра b, м |
Объем бетона V, м3 | ||||||
|
полная Lп |
расчетная Lр |
в свету Lо |
высота, H |
ширина, B | ||||||||||
|
левой |
правой |
на опоре |
в пролете |
на опоре |
в пролете | |||||||||
|
s1_0213.72, s1_0213.72s |
2.95 |
2.41 |
2.13 |
0.65 |
4.18 |
3.98 |
2.62 |
0.78 |
0.78 |
0.3 |
0.3 |
2.62 |
2.62 |
3.6 |
|
|

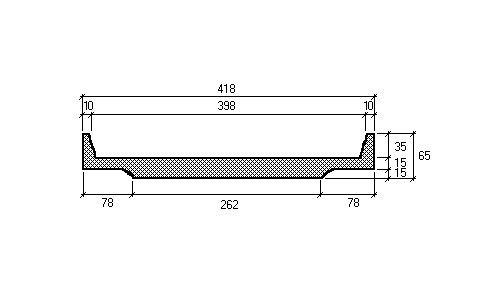

s1_0213.72, s1_0213.72s
Lп=2.95м |
|
