Каталог железобетонных пролетных строений, тип № 57
1. Характеристика проекта: Ребристое ПС, Лентрансмостпроект, 1954 г., инв.N 6503
2. Типовой проект: инв.№6503 «Железобетонные пролетные строения с пониженной высотой для железнодорожных мостов пролетами 6.0-15.0 м под нагрузку Н 8», Лентрансмостпроект, 1954 г., с дополнениями 1956 и 1959 г.г.
3. Год расчетных норм: 1931
4. Расчетная нагрузка: Н8
5. Тип водоотвода: через ВТ
|
Код |
Длина ПС, м |
Габаритные размеры, м |
Ширина балластного корыта Вb , м |
Расстояние м/у наружными гранями ребер Во, м |
Вылет консоли Lk , м |
Высота ребра балки (плиты) h , м |
Ширина ребра b, м |
Объем бетона V, м3 | ||||||
|
полная Lп |
расчетная Lр |
в свету Lо |
высота, H |
ширина, B | ||||||||||
|
левой |
правой |
на опоре |
в пролете |
на опоре |
в пролете | |||||||||
|
n4_1200.57d |
13.50 |
12.80 |
12.00 |
1.55 |
4.90 |
3.80 |
2.8 |
1.05 |
1.05 |
1.25 |
1.25 |
0.27 |
0.27 |
24.40 |
|
n4_1200.57k |
13.50 |
12.80 |
12.00 |
1.55 |
4.00 |
3.80 |
2.8 |
0.60 |
0.60 |
1.25 |
1.25 |
0.27 |
0.27 |
23.30 |
|
n4_1200.57l |
13.50 |
12.80 |
12.00 |
1.55 |
4.45 |
3.80 |
2.8 |
1.05 |
0.60 |
1.25 |
1.25 |
0.27 |
0.27 |
23.85 |
|
n4_1200.57r |
13.50 |
12.80 |
12.00 |
1.55 |
4.45 |
3.80 |
2.8 |
0.60 |
1.05 |
1.25 |
1.25 |
0.27 |
0.27 |
23.85 |
|
n4_1280.57d |
14.30 |
13.60 |
12.80 |
1.55 |
4.90 |
3.80 |
2.8 |
1.05 |
1.05 |
1.25 |
1.25 |
0.27 |
0.27 |
26.80 |
|
n4_1280.57k |
14.30 |
13.60 |
12.80 |
1.55 |
4.00 |
3.80 |
2.8 |
0.60 |
0.60 |
1.25 |
1.25 |
0.27 |
0.27 |
25.40 |
|
n4_1280.57l |
14.30 |
13.60 |
12.80 |
1.55 |
4.45 |
3.80 |
2.8 |
1.05 |
0.60 |
1.25 |
1.25 |
0.27 |
0.27 |
26.10 |
|
n4_1280.57r |
14.30 |
13.60 |
12.80 |
1.55 |
4.45 |
3.80 |
2.8 |
0.60 |
1.05 |
1.25 |
1.25 |
0.27 |
0.27 |
26.10 |
|
n4_1500.57d |
16.50 |
15.80 |
15.00 |
1.75 |
4.90 |
3.80 |
2.8 |
1.05 |
1.05 |
1.45 |
1.45 |
0.27 |
0.27 |
32.90 |
|
n4_1500.57k |
16.50 |
15.80 |
15.00 |
1.75 |
4.00 |
3.80 |
2.8 |
0.60 |
0.60 |
1.45 |
1.45 |
0.27 |
0.27 |
31.40 |
|
n4_1500.57l |
16.50 |
15.80 |
15.00 |
1.75 |
4.45 |
3.80 |
2.8 |
1.05 |
0.60 |
1.45 |
1.45 |
0.27 |
0.27 |
32.15 |
|
n4_1500.57r |
16.50 |
15.80 |
15.00 |
1.75 |
4.45 |
3.80 |
2.8 |
0.60 |
1.05 |
1.45 |
1.45 |
0.27 |
0.27 |
32.15 |
|
n4_1200.57d,
Lп=13.5м |
n4_1200.57k,
Lп=13.5м |
n4_1200.57l,
Lп=13.5м |
|
n4_1200.57r,
Lп=13.5м |
n4_1280.57d,
Lп=14.3м |
n4_1280.57k,
Lп=14.3м |
|
n4_1280.57l,
Lп=14.3м |
n4_1280.57r,
Lп=14.3м |
n4_1500.57d,
Lп=16.5м |
|
n4_1500.57k,
Lп=16.5м |

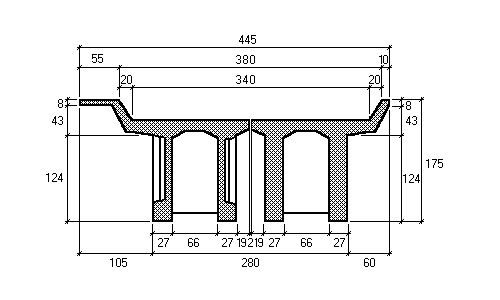

n4_1500.57l,
Lп=16.5м |
n4_1500.57r,
Lп=16.5м |
Каталог железобетонных пролетных строений, тип № 58
1. Характеристика проекта: Ребристое ПС, ЦПКБ Главмостостроя, 1955 г., инв.N 6711
2. Типовой проект: инв.№6711, «Проект сборных железобетонных свайно-эстакадных мостов типа ССЭМК 1 серия», ЦКБ Главмостостроя,1955 г., утв. в1956 г.
3. Год расчетных норм: 1931
4. Расчетная нагрузка: Н8
5. Тип водоотвода: через ВТ
|
Код |
Длина ПС, м |
Габаритные размеры, м |
Ширина балластного корыта Вb , м |
Расстояние м/у наружными гранями ребер Во, м |
Вылет консоли Lk , м |
Высота ребра балки (плиты) h , м |
Ширина ребра b, м |
Объем бетона V, м3 |
| ||||||||
|
полная Lп |
расчетная Lр |
в свету Lо |
высота, H |
ширина, B |
| ||||||||||||
|
левой |
правой |
на опоре |
в пролете |
на опоре |
в пролете |
| |||||||||||
|
n2_0213.58d |
3.20 |
2.49 |
2.13 |
0.70 |
4.90 |
3.60 |
2.50 |
1.20 |
1.20 |
0.40 |
0.40 |
0.60 |
0.60 |
3.50 |
| ||
|
n2_0213.58k |
3.20 |
2.49 |
2.13 |
0.70 |
4.00 |
3.60 |
2.50 |
0.75 |
0.75 |
0.40 |
0.40 |
0.60 |
0.60 |
3.27 |
| ||
|
n2_0213.58l |
3.20 |
2.49 |
2.13 |
0.70 |
4.45 |
3.60 |
2.50 |
1.20 |
0.75 |
0.40 |
0.40 |
0.60 |
0.60 |
3.39 |
| ||
|
n2_0213.58r |
3.20 |
2.49 |
2.13 |
0.70 |
4.45 |
3.60 |
2.50 |
0.75 |
1.20 |
0.40 |
0.40 |
0.60 |
0.60 |
3.39 |
| ||
|
n2_0213.58d,
Lп=3.2м |
n2_0213.58k,
Lп=3.2м |
n2_0213.58l,
Lп=3.2м | |||||||||||||||
|
n2_0213.58r,
Lп=3.2м |
|
| |||||||||||||||
