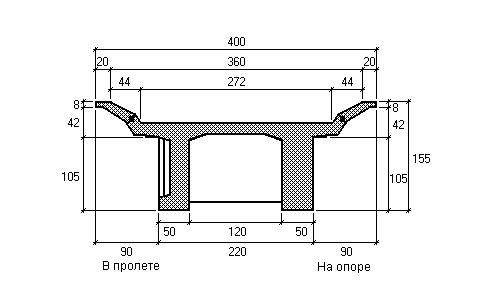

Каталог железобетонных пролетных строений, тип № 55
1. Характеристика проекта: Ребристое ПС, Лентрансмостпроект, 1954 г., инв.N 6503, с откидными консолями
2. Типовой проект: инв.№6503 «Железобетонные пролетные строения с пониженной высотой для железнодорожных мостов пролетами 6.0-15.0 м под нагрузку Н 8», Лентрансмостпроект, 1954 г., с дополнениями 1956 и 1959 г.г.
3. Год расчетных норм: 1931
4. Расчетная нагрузка: Н8
5. Тип водоотвода: через ВТ
|
Код |
Длина ПС, м |
Габаритные размеры, м |
Ширина балластного корыта Вb , м |
Расстояние м/у наружными гранями ребер Во, м |
Вылет консоли Lk , м |
Высота ребра балки (плиты) h , м |
Ширина ребра b, м |
Объем бетона V, м3 | ||||||
|
полная Lп |
расчетная Lр |
в свету Lо |
высота, H |
ширина, B | ||||||||||
|
левой |
правой |
на опоре |
в пролете |
на опоре |
в пролете | |||||||||
|
n2_0600.55d |
7.30 |
6.70 |
6.00 |
1.05 |
4.90 |
3.60 |
2.20 |
1.35 |
1.35 |
0.75 |
0.75 |
0.46 |
0.46 |
9.90 |
|
n2_0600.55k |
7.30 |
6.70 |
6.00 |
1.05 |
4.00 |
3.60 |
2.20 |
0.90 |
0.90 |
0.75 |
0.75 |
0.46 |
0.46 |
9.40 |
|
n2_0600.55l |
7.30 |
6.70 |
6.00 |
1.05 |
4.45 |
3.60 |
2.20 |
1.35 |
0.90 |
0.75 |
0.75 |
0.46 |
0.46 |
9.65 |
|
n2_0600.55r |
7.30 |
6.70 |
6.00 |
1.05 |
4.45 |
3.60 |
2.20 |
0.90 |
1.35 |
0.75 |
0.75 |
0.46 |
0.46 |
9.65 |
|
n2_0800.55d |
9.30 |
8.70 |
8.00 |
1.25 |
4.90 |
3.60 |
2.20 |
1.35 |
1.35 |
0.95 |
0.95 |
0.46 |
0.46 |
14.30 |
|
n2_0800.55k |
9.30 |
8.70 |
8.00 |
1.25 |
4.00 |
3.60 |
2.20 |
0.90 |
0.90 |
0.95 |
0.95 |
0.46 |
0.46 |
13.60 |
|
n2_0800.55l |
9.30 |
8.70 |
8.00 |
1.25 |
4.45 |
3.60 |
2.20 |
1.35 |
0.90 |
0.95 |
0.95 |
0.46 |
0.46 |
13.95 |
|
n2_0800.55r |
9.30 |
8.70 |
8.00 |
1.25 |
4.45 |
3.60 |
2.20 |
0.90 |
1.35 |
0.95 |
0.95 |
0.46 |
0.46 |
13.95 |
|
n2_0600.55d,
Lп=7.3м |
n2_0600.55k,
Lп=7.3м |
n2_0600.55l,
Lп=7.3м |
|
n2_0600.55r,
Lп=7.3м |
n2_0800.55d,
Lп=9.3м |
n2_0800.55k,
Lп=9.3м |
|
n2_0800.55l,
Lп=9.3м |
n2_0800.55r,
Lп=9.3м |
|

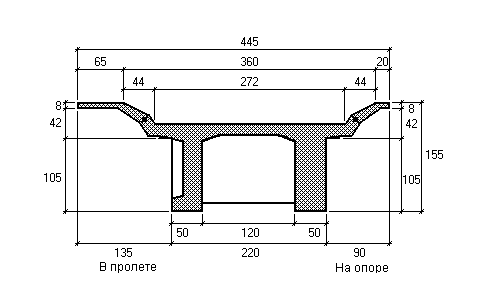

Каталог железобетонных пролетных строений, тип № 56
1. Характеристика проекта: Ребристое ПС, Лентрансмостпроект, 1954 г., инв.N 6503, с откидными консолями
2. Типовой проект: инв.№6503 «Железобетонные пролетные строения с пониженной высотой для железнодорожных мостов пролетами 6.0-15.0 м под нагрузку Н 8», Лентрансмостпроект, 1954 г., с дополнениями 1956 и 1959 г.г.
3. Год расчетных норм: 1931
4. Расчетная нагрузка: Н8
5. Тип водоотвода: через ВТ
|
Код |
Длина ПС, м |
Габаритные размеры, м |
Ширина балластного корыта Вb , м |
Расстояние м/у наружными гранями ребер Во, м |
Вылет консоли Lk , м |
Высота ребра балки (плиты) h , м |
Ширина ребра b, м |
Объем бетона V, м3 |
| ||||||||
|
полная Lп |
расчетная Lр |
в свету Lо |
высота, H |
ширина, B |
| ||||||||||||
|
левой |
правой |
на опоре |
в пролете |
на опоре |
в пролете |
| |||||||||||
|
n2_1000.56d |
11.50 |
10.80 |
10.00 |
1.40 |
4.90 |
3.60 |
2.20 |
1.35 |
1.35 |
1.10 |
1.10 |
0.50 |
0.50 |
18.90 |
| ||
|
n2_1000.56k |
11.50 |
10.80 |
10.00 |
1.40 |
4.00 |
3.60 |
2.20 |
0.90 |
0.90 |
1.10 |
1.10 |
0.50 |
0.50 |
18.00 |
| ||
|
n2_1000.56l |
11.50 |
10.80 |
10.00 |
1.40 |
4.45 |
3.60 |
2.20 |
1.35 |
0.90 |
1.10 |
1.10 |
0.50 |
0.50 |
18.45 |
| ||
|
n2_1000.56r |
11.50 |
10.80 |
10.00 |
1.40 |
4.45 |
3.60 |
2.20 |
0.90 |
1.35 |
1.10 |
1.10 |
0.50 |
0.50 |
18.45 |
| ||
|
n2_1067.56d |
12.20 |
11.50 |
10.67 |
1.40 |
4.90 |
3.60 |
2.20 |
1.35 |
1.35 |
1.10 |
1.10 |
0.50 |
0.50 |
20.60 |
| ||
|
n2_1067.56k |
12.20 |
11.50 |
10.67 |
1.40 |
4.00 |
3.60 |
2.20 |
0.90 |
0.90 |
1.10 |
1.10 |
0.50 |
0.50 |
19.80 |
| ||
|
n2_1067.56l |
12.20 |
11.50 |
10.67 |
1.40 |
4.45 |
3.60 |
2.20 |
1.35 |
0.90 |
1.10 |
1.10 |
0.50 |
0.50 |
20.20 |
| ||
|
n2_1067.56r |
12.20 |
11.50 |
10.67 |
1.40 |
4.45 |
3.60 |
2.20 |
0.90 |
1.35 |
1.10 |
1.10 |
0.50 |
0.50 |
20.20 |
| ||
|
n2_1200.56d |
13.50 |
12.80 |
12.00 |
1.55 |
4.90 |
3.60 |
2.20 |
1.35 |
1.35 |
1.25 |
1.25 |
0.50 |
0.50 |
23.20 |
| ||
|
n2_1200.56k |
13.50 |
12.80 |
12.00 |
1.55 |
4.00 |
3.60 |
2.20 |
0.90 |
0.90 |
1.25 |
1.25 |
0.50 |
0.50 |
22.20 |
| ||
|
n2_1200.56l |
13.50 |
12.80 |
12.00 |
1.55 |
4.45 |
3.60 |
2.20 |
1.35 |
0.90 |
1.25 |
1.25 |
0.50 |
0.50 |
22.70 |
| ||
|
n2_1200.56r |
13.50 |
12.80 |
12.00 |
1.55 |
4.45 |
3.60 |
2.20 |
0.90 |
1.35 |
1.25 |
1.25 |
0.50 |
0.50 |
22.70 |
| ||
|
n2_1280.56d |
14.30 |
13.60 |
12.80 |
1.55 |
4.90 |
3.60 |
2.20 |
1.35 |
1.35 |
1.25 |
1.25 |
0.50 |
0.50 |
25.30 |
| ||
|
n2_1280.56k |
14.30 |
13.60 |
12.80 |
1.55 |
4.00 |
3.60 |
2.20 |
0.90 |
0.90 |
1.25 |
1.25 |
0.50 |
0.50 |
24.30 |
| ||
|
n2_1280.56l |
14.30 |
13.60 |
12.80 |
1.55 |
4.45 |
3.60 |
2.20 |
1.35 |
0.90 |
1.25 |
1.25 |
0.50 |
0.50 |
24.80 |
| ||
|
n2_1280.56r |
14.30 |
13.60 |
12.80 |
1.55 |
4.45 |
3.60 |
2.20 |
0.90 |
1.35 |
1.25 |
1.25 |
0.50 |
0.50 |
24.80 |
| ||
|
n2_1500.56d |
16.50 |
15.80 |
15.00 |
1.75 |
4.90 |
3.60 |
2.20 |
1.35 |
1.35 |
1.45 |
1.45 |
0.50 |
0.50 |
31.80 |
| ||
|
n2_1500.56k |
16.50 |
15.80 |
15.00 |
1.75 |
4.00 |
3.60 |
2.20 |
0.90 |
0.90 |
1.45 |
1.45 |
0.50 |
0.50 |
30.60 |
| ||
|
n2_1500.56l |
16.50 |
15.80 |
15.00 |
1.75 |
4.45 |
3.60 |
2.20 |
1.35 |
0.90 |
1.45 |
1.45 |
0.50 |
0.50 |
31.20 |
| ||
|
n2_1500.56r |
16.50 |
15.80 |
15.00 |
1.75 |
4.45 |
3.60 |
2.20 |
0.90 |
1.35 |
1.45 |
1.45 |
0.50 |
0.50 |
31.20 |
| ||
|
n2_1000.56d,
Lп=11.5м |
n2_1000.56k,
Lп=11.5м |
n2_1000.56l,
Lп=11.5м | |||||||||||||||
|
n2_1000.56r,
Lп=11.5м |
n2_1067.56d,
Lп=12.2м |
n2_1067.56k,
Lп=12.2м | |||||||||||||||
|
n2_1067.56l,
Lп=12.2м |
n2_1067.56r,
Lп=12.2м |
n2_1200.56d,
Lп=13.5м | |||||||||||||||
|
n2_1200.56k,
Lп=13.5м |
n2_1200.56l,
Lп=13.5м |
n2_1200.56r,
Lп=13.5м | |||||||||||||||
|
n2_1280.56d,
Lп=14.3м |
n2_1280.56k,
Lп=14.3м |
n2_1280.56l,
Lп=14.3м | |||||||||||||||
|
n2_1280.56r,
Lп=14.3м |
n2_1500.56d,
Lп=16.5м |
n2_1500.56k,
Lп=16.5м | |||||||||||||||
|
n2_1500.56l,
Lп=16.5м |
n2_1500.56r,
Lп=16.5м |
| |||||||||||||||
