Каталог железобетонных пролетных строений, тип № 28
1. Характеристика проекта: Ребристое ПС, ЛТМП,1952 г., доп. к инв.N 0473
2. Типовой проект: Дополнения 1952 г. (для применения арматуры периодического профиля) к проекту Лентрансмостпроект 1941 г., инв.№ 0473
3. Год расчетных норм: 1931
4. Расчетная нагрузка: Н8
5. Тип водоотвода: через ВТ
|
Код |
Длина ПС, м |
Габаритные размеры, м |
Ширина балластного корыта Вb , м |
Расстояние м/у наружными гранями ребер Во, м |
Вылет консоли Lk , м |
Высота ребра балки (плиты) h , м |
Ширина ребра b, м |
Объем бетона V, м3 | ||||||
|
полная Lп |
расчетная Lр |
в свету Lо |
высота, H |
ширина, B | ||||||||||
|
левой |
правой |
на опоре |
в пролете |
на опоре |
в пролете | |||||||||
|
n2_0600.28d |
7.30 |
6.44 |
6.00 |
1.50 |
4.90 |
3.70 |
2.20 |
1.35 |
1.35 |
1.15 |
1.15 |
0.50 |
0.50 |
15,0 |
|
n2_0600.28k |
7.30 |
6.44 |
6.00 |
1.50 |
4.00 |
3.70 |
2.20 |
0.90 |
0.90 |
1.15 |
1.15 |
0.50 |
0.50 |
14.0 |
|
n2_0600.28l |
7.30 |
6.44 |
6.00 |
1.50 |
4.45 |
3.70 |
2.20 |
1.35 |
0.90 |
1.15 |
1.15 |
0.50 |
0.50 |
14.5 |
|
n2_0600.28r |
7.30 |
6.44 |
6.00 |
1.50 |
4.45 |
3.70 |
2.20 |
0.90 |
1.35 |
1.15 |
1.15 |
0.50 |
0.50 |
14.5 |
|
n2_0640.28d |
7.80 |
6.86 |
6.40 |
1.55 |
4.90 |
3.70 |
2.20 |
1.35 |
1.35 |
1.20 |
1.20 |
0.50 |
0.50 |
16.5 |
|
n2_0640.28k |
7.80 |
6.86 |
6.40 |
1.55 |
4.00 |
3.70 |
2.20 |
0.90 |
0.90 |
1.20 |
1.20 |
0.50 |
0.50 |
15.7 |
|
n2_0640.28l |
7.80 |
6.86 |
6.40 |
1.55 |
4.45 |
3.70 |
2.20 |
1.35 |
0.90 |
1.20 |
1.20 |
0.50 |
0.50 |
16.1 |
|
n2_0640.28r |
7.80 |
6.86 |
6.40 |
1.55 |
4.45 |
3.70 |
2.20 |
0.90 |
1.35 |
1.20 |
1.20 |
0.50 |
0.50 |
16.1 |
|
n2_0800.28d |
9.30 |
8.43 |
8.00 |
1.75 |
4.90 |
3.70 |
2.20 |
1.35 |
1.35 |
1.40 |
1.40 |
0.53 |
0.53 |
23.7 |
|
n2_0800.28k |
9.30 |
8.43 |
8.00 |
1.75 |
4.00 |
3.70 |
2.20 |
0.90 |
0.90 |
1.40 |
1.40 |
0.53 |
0.53 |
22.7 |
|
n2_0800.28l |
9.30 |
8.43 |
8.00 |
1.75 |
4.45 |
3.70 |
2.20 |
1.35 |
0.90 |
1.40 |
1.40 |
0.53 |
0.53 |
23.2 |
|
n2_0800.28r |
9.30 |
8.43 |
8.00 |
1.75 |
4.45 |
3.70 |
2.20 |
0.90 |
1.35 |
1.40 |
1.40 |
0.53 |
0.53 |
23.2 |
|
n2_0853.28d |
10.00 |
9.02 |
8.53 |
1.75 |
4.90 |
3.70 |
2.20 |
1.35 |
1.35 |
1.40 |
1.40 |
0.53 |
0.53 |
25.7 |
|
n2_0853.28k |
10.00 |
9.02 |
8.53 |
1.75 |
4.00 |
3.70 |
2.20 |
0.90 |
0.90 |
1.40 |
1.40 |
0.53 |
0.53 |
24.5 |
|
n2_0853.28l |
10.00 |
9.02 |
8.53 |
1.75 |
4.45 |
3.70 |
2.20 |
1.35 |
0.90 |
1.40 |
1.40 |
0.53 |
0.53 |
25.1 |
|
n2_0853.28r |
10.00 |
9.02 |
8.53 |
1.75 |
4.45 |
3.70 |
2.20 |
0.90 |
1.35 |
1.40 |
1.40 |
0.53 |
0.53 |
25.1 |
|
n2_1000.28d |
11.50 |
10.500 |
10.00 |
1.90 |
4.90 |
3.70 |
2.20 |
1.35 |
1.35 |
1.55 |
1.55 |
0.53 |
0.53 |
29.4 |
|
n2_1000.28k |
11.50 |
10.50 |
10.00 |
1.90 |
4.00 |
3.70 |
2.20 |
0.90 |
0.90 |
1.55 |
1.55 |
0.53 |
0.53 |
28.2 |
|
n2_1000.28l |
11.50 |
10.50 |
10.00 |
1.90 |
4.45 |
3.70 |
2.20 |
1.35 |
0.90 |
1.55 |
1.55 |
0.53 |
0.53 |
28.8 |
|
n2_1000.28r |
11.50 |
10.50 |
10.00 |
1.90 |
4.45 |
3.70 |
2.20 |
0.90 |
1.35 |
1.55 |
1.55 |
0.53 |
0.53 |
28.8 |
|
n2_1067.28d |
12.20 |
11.18 |
10.67 |
1.95 |
4.90 |
3.70 |
2.20 |
1.35 |
1.35 |
1.60 |
1.60 |
0.53 |
0.53 |
31.8 |
|
n2_1067.28k |
12.20 |
11.18 |
10.67 |
1.95 |
4.00 |
3.70 |
2.20 |
0.90 |
0.90 |
1.60 |
1.60 |
0.53 |
0.53 |
30.4 |
|
n2_1067.28l |
12.20 |
11.18 |
10.67 |
1.95 |
4.45 |
3.70 |
2.20 |
1.35 |
0.90 |
1.60 |
1.60 |
0.53 |
0.53 |
31.1 |
|
n2_1067.28r |
12.20 |
11.18 |
10.67 |
1.95 |
4.45 |
3.70 |
2.20 |
0.90 |
1.35 |
1.60 |
1.60 |
0.53 |
0.53 |
31.1 |
|
n2_1200.28d |
13.50 |
12.50 |
12.00 |
2.15 |
4.90 |
3.70 |
2.20 |
1.35 |
1.35 |
1.80 |
1.80 |
0.60 |
0.60 |
40.2 |
|
n2_1200.28k |
13.50 |
12.50 |
12.00 |
2.15 |
4.00 |
3.70 |
2.20 |
0.90 |
0.90 |
1.80 |
1.80 |
0.60 |
0.60 |
38.8 |
|
n2_1200.28l |
13.50 |
12.50 |
12.00 |
2.15 |
4.45 |
3.70 |
2.20 |
1.35 |
0.90 |
1.80 |
1.80 |
0.60 |
0.60 |
39.5 |
|
n2_1200.28r |
13.50 |
12.50 |
12.00 |
2.15 |
4.45 |
3.70 |
2.20 |
0.90 |
1.35 |
1.80 |
1.80 |
0.60 |
0.60 |
39.5 |
|
n2_1280.28d |
14.30 |
13.30 |
12.80 |
2.20 |
4.90 |
3.70 |
2.20 |
1.35 |
1.35 |
1.85 |
1.85 |
0.60 |
0.60 |
43.4 |
|
n2_1280.28k |
14.30 |
13.30 |
12.80 |
2.20 |
4.00 |
3.70 |
2.20 |
0.90 |
0.90 |
1.85 |
1.85 |
0.60 |
0.60 |
42.0 |
|
n2_1280.28l |
14.30 |
13.30 |
12.80 |
2.20 |
4.45 |
3.70 |
2.20 |
1.35 |
0.90 |
1.85 |
1.85 |
0.60 |
0.60 |
42.7 |
|
n2_1280.28r |
14.30 |
13.30 |
12.80 |
2.20 |
4.45 |
3.70 |
2.20 |
0.90 |
1.35 |
1.85 |
1.85 |
0.60 |
0.60 |
42.7 |
|
n2_1500.28d |
16.50 |
15.50 |
15.00 |
2.50 |
4.90 |
3.70 |
2.20 |
1.35 |
1.35 |
2.15 |
2.15 |
0.60 |
0.60 |
56.4 |
|
n2_1500.28k |
16.50 |
15.50 |
15.00 |
2.50 |
4.00 |
3.70 |
2.20 |
0.90 |
0.90 |
2.15 |
2.15 |
0.60 |
0.60 |
55.0 |
|
n2_1500.28l |
16.50 |
15.50 |
15.00 |
2.50 |
4.45 |
3.70 |
2.20 |
1.35 |
0.90 |
2.15 |
2.15 |
0.60 |
0.60 |
55.7 |
|
n2_1500.28r |
16.50 |
15.50 |
15.00 |
2.50 |
4.45 |
3.70 |
2.20 |
0.90 |
1.35 |
2.15 |
2.15 |
0.60 |
0.60 |
55.7 |
|
n2_0600.28d,Lп=7.3м |
n2_0600.28k,Lп=7.3м |
n2_0600.28l,Lп=7.3м |
|
n2_0600.28r,Lп=7.3м |
n2_0640.28d,Lп=7.8м |
n2_0640.28k,Lп=7.8м |
|
n2_0640.28l,Lп=7.8м |
n2_0640.28r,Lп=7.8м |
n2_0800.28d,Lп=9.3м |
|
n2_0800.28k,
Lп=9.3м |
n2_0800.28l,
Lп=9.3м |
n2_0800.28r,
Lп=9.3м |
|
n2_0853.28d,
Lп=10.0м |
n2_0853.28k,
Lп=10.0м |
n2_0853.28l,
Lп=10.0м |
|
n2_0853.28r,
Lп=10.0м |
n2_1000.28d,
Lп=11.5м |
n2_1000.28k,
Lп=11.5м |
|
n2_1000.28l,
Lп=11.5м |
n2_1000.28r,
Lп=11.5м |

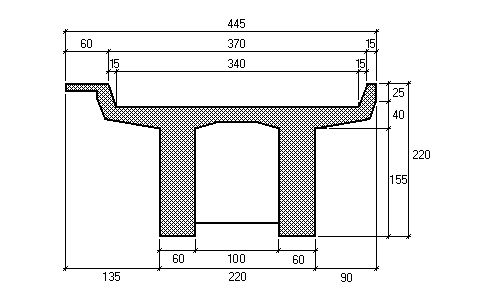

n2_1067.28d,
Lп=12.2м |
|
n2_1067.28k,
Lп=12.2м |
n2_1067.28l,
Lп=12.2м |
n2_1067.28r,
Lп=12.2м |
|
n2_1200.28d,
Lп=13.5м |
n2_1200.28k,
Lп=13.5м |
n2_1200.28l,
Lп=13.5м |
|
n2_1200.28r,
Lп=13.5м |
n2_1280.28d,
Lп=14.3м |
n2_1280.28k,
Lп=14.3м |
|
n2_1280.28l,
Lп=14.3м |
n2_1280.28r,
Lп=14.3м |
n2_1500.28d,
Lп=16.5м |
|
n2_1500.28k,
Lп=16.5м |
n2_1500.28l,
Lп=16.5м |
n2_1500.28r,
Lп=16.5м |
Каталог железобетонных пролетных строений, тип № 29
1. Характеристика проекта: Плитное ПС, ЛТМП, 1941 г., инв.N 0474
2. Типовой проект: «Проект железобетонных плитных пролетных строений с пониженной высотой отверстием в свету 2,0-4,27 м», Лентрансмостпроект 1941 г., Утв. в 1942 г. инв.№ 0474 , с дополнениями 1952 г. (для применения арматуры периодического профиля)
3. Год расчетных норм: 1931
4. Расчетная нагрузка: Н8
5. Тип водоотвода: за устои
|
Код |
Длина ПС, м |
Габаритные размеры, м |
Ширина балластного корыта Вb , м |
Расстояние м/у наружными гранями ребер Во, м |
Вылет консоли Lk , м |
Высота ребра балки (плиты) h , м |
Ширина ребра b, м |
Объем бетона V, м3 | ||||||
|
полная Lп |
расчетная Lр |
в свету Lо |
высота, H |
ширина, B | ||||||||||
|
левой |
правой |
на опоре |
в пролете |
на опоре |
в пролете | |||||||||
|
n1_0200.29 |
2.60 |
2.20 |
2.00 |
0.52 |
4.00 |
3.80 |
3.00 |
0.50 |
0.50 |
0.21 |
0.25 |
3.00 |
3.00 |
2.42 |
|
n1_0213.29 |
2.73 |
2.33 |
2.13 |
0.53 |
4.00 |
3.80 |
3.00 |
0.50 |
0.50 |
0.22 |
0.26 |
3.00 |
3.00 |
2.62 |
|
n1_0300.29 |
3.60 |
3.20 |
3.00 |
0.59 |
4.00 |
3.80 |
3.00 |
0.50 |
0.50 |
0.27 |
0.32 |
3.00 |
3.00 |
4.10 |
|
n1_0400.29 |
4.70 |
4.24 |
4.00 |
0.69 |
4.00 |
3.80 |
3.00 |
0.50 |
0.50 |
0.35 |
0.42 |
3.00 |
3.00 |
6.90 |
|
n1_0427.29 |
5.00 |
4.50 |
4.27 |
0.72 |
4.00 |
3.80 |
3.00 |
0.50 |
0.50 |
0.37 |
0.45 |
3.00 |
3.00 |
7.60 |
|
n1_0200.29,
Lп=2.60м |
n1_0213.29,
Lп=2.73м |
n1_0300.29,
Lп=3.60м |
|

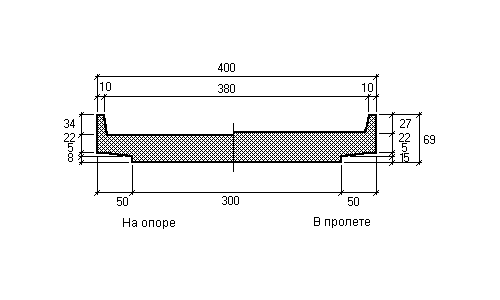

n1_0400.29,
Lп=4.70м |
n1_0427.29,
Lп=5.00м |
|
Каталог железобетонных пролетных строений, тип № 30
1. Характеристика проекта: Плитное ПС, ЛТМП, 1941 г., инв.N 0474
2. Типовой проект: «Проект железобетонных плитных пролетных строений с пониженной высотой отверстием в свету 2,0-4,27 м», Лентрансмостпроект 1941 г., Утв. в 1942 г. инв.№ 0474 , с дополнениями 1952 г. (для применения арматуры периодического профиля)
3. Год расчетных норм: 1931
4. Расчетная нагрузка: Н8
5. Тип водоотвода: за устои
|
Код |
Длина ПС, м |
Габаритные размеры, м |
Ширина балластного корыта Вb , м |
Расстояние м/у наружными гранями ребер Во, м |
Вылет консоли Lk , м |
Высота ребра балки (плиты) h , м |
Ширина ребра b, м |
Объем бетона V, м3 | ||||||
|
полная Lп |
расчетная Lр |
в свету Lо |
высота, H |
ширина, B | ||||||||||
|
левой |
правой |
на опоре |
в пролете |
на опоре |
в пролете | |||||||||
|
n1_0400.30 |
4.70 |
4.24 |
4.00 |
0.69 |
4.90 |
4.70 |
3.00 |
0.95 |
0.95 |
0.35 |
0.42 |
3.00 |
3.00 |
7.94 |
|
n1_0427.30 |
5.00 |
4.50 |
4.27 |
0.72 |
4.90 |
4.70 |
3.00 |
0.95 |
0.95 |
0.37 |
0.45 |
3.00 |
3.00 |
8.75 |
|
n1_0400.30,
Lп=4.7м |
n1_0427.30,
Lп=5м |
|
Каталог железобетонных пролетных строений, тип № 31
1. Характеристика проекта: Плитное ПС, ЛТМП 1945 г, инв.N 2076
2. Типовой проект: инв.№ 2076, «Проект железобетонного секционного пролетного строения с ездой на балласте для мостов отверстием 3,0-6,4м под нагрузку Н7», Лентрансмостпроект, 1945, утв. в 1946 г.
3. Год расчетных норм: 1931
4. Расчетная нагрузка: Н7
5. Тип водоотвода: через ВТ
|
Код |
Длина ПС, м |
Габаритные размеры, м |
Ширина балластного корыта Вb , м |
Расстояние м/у наружными гранями ребер Во, м |
Вылет консоли Lk , м |
Высота ребра балки (плиты) h , м |
Ширина ребра b, м |
Объем бетона V, м3 | ||||||
|
полная Lп |
расчетная Lр |
в свету Lо |
высота, H |
ширина, B | ||||||||||
|
левой |
правой |
на опоре |
в пролете |
на опоре |
в пролете | |||||||||
|
n0_0213.31 |
3.10 |
2.45 |
2.13 |
0.65 |
4.00 |
3.80 |
4.00 |
0 |
0 |
0.30 |
0.30 |
4.00 |
4.00 |
4.00 |
|
n0_0300.31 |
4.00 |
3.32 |
3.00 |
0.70 |
4.00 |
3.80 |
4.00 |
0 |
0 |
0.35 |
0.35 |
4.00 |
4.00 |
5.90 |
|
n0_0400.31 |
4.86 |
4.29 |
4.00 |
0.93 |
4.10 |
3.70 |
4.10 |
0 |
0 |
0.45 |
0.45 |
4.10 |
4.10 |
9.90 |
|
n0_0213.31,
Lп=3.1м |
n0_0300.31,
Lп=4м |
n0_0400.31,
Lп=4.86м |
