G-System Manual_rus

Так как мы не можем в рамках этого руководства рассмотреть схемы всех усилителей, мы советуем вам просто попробовать, какая из комбинаций позволит получить необходимое переключение каналов. Возможно, для вашего усилителя

подойдёт такая схема:

OOOO = канал Clean

OCOO = канал Crunch

CCOO = канал Drive

В разделе поддержки сайта www.tcelectronic.com вы можете найти схемы того, как выполнены кабели переключения каналов для наиболее популярных усилителей. Если усилители вашего типа там не представлены, пожалуйста, проконсультируйтесь у инженера, посмотрите в руководстве

к вашему усилителю, или обратитесь к производителю.

Пример:

Давайте предположим следующее:

•У вас есть обычный комбоусилитель с каналами clean и lead.

•Для переключения каналов в усилителе используется обычное стерео гнездо.

•Вы хотите сделать два пресета: Один с выбранным чи-

стым каналом, а другой с выбранным каналом драйва.

Настройка

•Соедините кабелем с 1/4’’ стерео джеками на обоих

концах гнездо SW OUT1 или SW OUT2 на задней панели

GFX01 с гнездом переключения каналов на вашем усили-

теле.

•Вызовите пресет, в котором вы хотите использовать канал чистого звука вашего усилителя.

•Пролистывайте через комбинации Реле А (Rel.A) пока не

включится канал clean вашего усилителя.

Установите параметр Relay на А и сохраните пресет.

A : B : Relay

0C00 : 0000 : A

Помните, что настройка А, показанная выше, это просто предположение, так как мы не знаем точно, какой усили-

тель вы используете.

•Найдите и вызовите пресет, в котором вы хотите использовать канал перегруженного звука вашего усилителя.

•Снова пролистывайте комбинации Реле А, но в этот раз остановитесь, когда включится канал

•Установите параметр Relay на А и сохраните пресет.

Это будут настройки для канала lead:

A : B : Relay

CC00 : 0000 : A

•Сохраните пресет.

Для чего можно использовать опцию «В»?

Вкаждом пресете можно сохранить две конфигурации реле.

Вы можете назначить переключатель для выбора между этими конфигурациями (режим Toggle) или для того, чтобы временно активировать вторую конфигурацию (Hold).

Врезультате, при смене пресета G-System может осущест-

влять выбор канала усилителя на ваше усмотрение. Затем

внутри этого пресета вы можете использовать переключатель, назначенный на реле, для выбора между конфигураци-

ями реле А и В.

Пример:

У вас есть усилитель с тремя каналами Clean, Crunch и Lead.

Вы создали прекрасный звук Crunch, который используете

в начале вашего соло. Затем вы хотите переключиться на канал Lead, но чтобы при этом сохранялись те же эффекты.

•Установите реле на «А» и выберите канал Crunch с помощью энкодера А.

A : B : Relay

CC00 : 0000 : A

•Затем установите реле в положение «В» и выберите

канал Lead с помощью энкодера В.

•Установите параметр Relay на «А» и сохраните пресет.

•Теперь настройте переключатель для переключения между реле А и В и пресет готов к работе.

Чтобы узнать больше о настройках переключателей, смотрите раздел «Особые функции переключателей».

Тюнер в режиме Исполнения

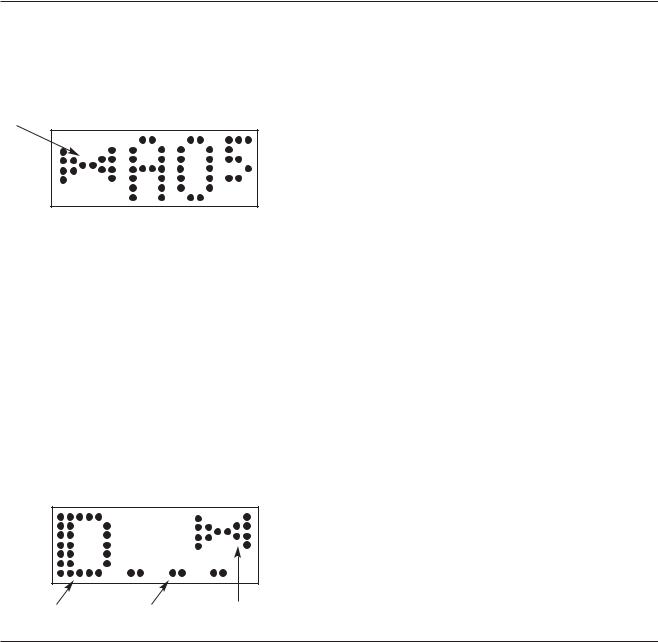

В режиме исполнения две стрелки показывают, правильно ли настроена сыгранная нота или нет. Когда сыгранная струна

настроена правильно, обе горизонтальные стрелки будут

светиться. Когда светится только правая стрелка, струна настроена немного выше. Когда светится только левая стрелка, струна настроена немного ниже.

Тюнер в режиме Тюнера

В режиме тюнера весь дисплей предназначен для отображения высоты тона.

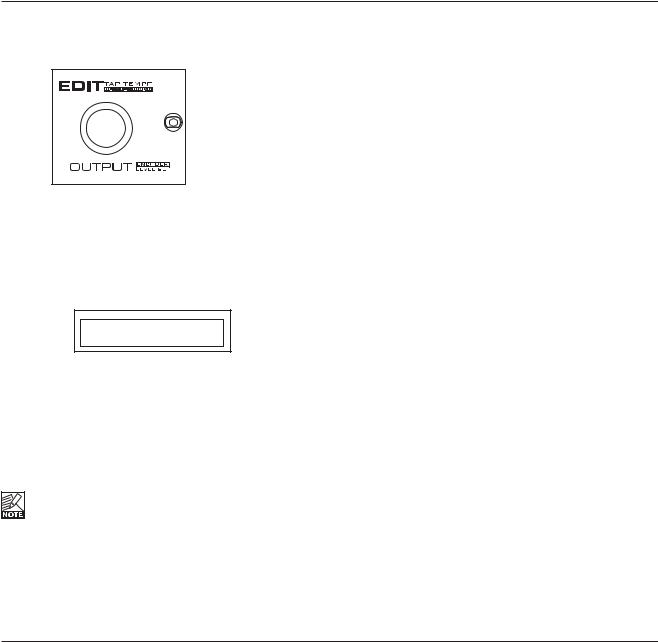

Для активации режима Тюнера:

•Нажмите и удерживайте EDIT в течение двух секунд для

активации режима Тюнера.

•Нажмите EDIT ещё раз для выхода.

В режиме Тюнера текущая высота тона может отображаться

тремя способами:

–Как название ближайшей ноты.

–с помощью точек или прямоугольников внизу

дисплея.

–с помощью стрелок, направленных навстречу друг

другу.

Когда обе стрелки светятся и точечные символы неподвижны,

сыгранная нота настроена правильно.

Параметры Режима Тюнера

•Нажмите и удерживайте EDIT в течение двух секунд для активации режима Тюнера.

•Используйте энкодер PAGE для выбора параметров.

•Используйте энкодеры A, B или C для изменения значений.

Output (выход)

Диапазон: On/Off (Вкл/Выкл)

Вы можете захотеть отключать выходы G-System при настройке инструмента – особенно, если вы не пользуетесь

педалью экспрессии для управления громкостью. В этом

случае установите Output на «off».

Display (дисплей)

Тюнер в G-System имеет два различных режима индикации.

Различия заключаются в отображении тюнера большими

красными буквами и наличием номера пресета на дисплее.

Bar (прямоугольник)

Прямоугольник появляется в нижней части дисплея тюнера. Когда прямоугольник виден, то сыгранная нота настроена не правильно. Чем длиннее прямоугольник, тем больше отклонение от тона.

Strobe (точки)

В режиме точек две точки будут передвигаться влево или вправо, в зависимости от того, настроена сыгранная нота

выше или ниже. Настраивайте струну, пока две точки не оста-

новятся в одном положении.

Tuner Reference

Диапазон: От 420 до 460Гц

Этот параметр устанавливает базовую частоту для тюнера.

Значение по умолчанию – 440 Гц.

Этот раздел руководства содержит описание эффектов G-System и их параметров. Чтобы узнать, как ориентироваться и перемещаться в меню G-System, смотрите предыдущие разделы.

Resonance Filter (резонансный

фильтр)

Резонансный фильтр, это, по сути, обрезной фильтр высокой частоты с изменяемой добротностью (резонансом).

С увеличением значения резонанса (Resonance) пик фильтра на частоте среза становиться всё острее и уже. Это явле-

ние и лежит в основе характерного звучания резонансного

фильтра.

Style (стиль)

Диапазон: 2nd / 4th (2-й/4-й)

Параметр Style изменяет крутизну фильтра.

Фильтры 2-го порядка имеют 12 дБ/октаву, а фильтры 4-го порядка 24 дБ/октаву. Фильтр 4-го порядка будет «звенеть» или резонировать больше, чем фильтр 2-го порядка.

Hi-Cut (Срез высокой частоты)

Диапазон: От 160Гц до 14кГц Этот параметр устанавливает частоту, выше которой фильтр

высокой частоты будет снижать высокие частоты для созда-

ния эффекта.

Resnce (резонанс)

Диапазон: 0 to 100%

Устанавливает величину резонанса обрезного высокочастотного фильтра.

OutLev (Уровень выхода)

Диапазон: От -100 до 0 дБ

Этот параметр устанавливает общий уровень выхода этого

эффекта.

Enable (активирован)

Диапазон: On/Off (Вкл/Выкл)

Состояние эффекта. Все настройки сохраняются в пресете, даже если этот эффект выключен.

Touch Res Filter (Управляемый резонансный фильтр) –

дополнительные параметры

Фильтр Touch Resonance создаёт эффект, похожий на Touch

Wah. Изменение частотного диапазона управляется динами-

кой входного сигнала.

Sense (Чувствительность)

Диапазон: От 0 до 10 Чувствительность устанавливается в зависимости от уровня

входного сигнала блока Filter. Чем ниже значение, тем сильнее нужно будет ударить по струнам для создания “whack”

эффекта.

Response (отклик)

Диапазон: Slow/Fast (Медленно/быстро)

Этот параметр устанавливает время отклика, то есть, как быстро будет происходить “quack” при ударе по струнам.

Fmax (максимальная частота)

Диапазон: От 1кГц до 10кГц Этот параметр устанавливает предел изменения частоты. Вы

скоро обнаружите, что весь диапазон звучит слишком резко

и ярко. Возможно, вы обнаружите, что наиболее приятно

эффект звучит при настройках от 2 до 4 кГц.

Auto Resonance Filter (автоматический резонансный фильтр) – дополнительные параметры

Speed (Скорость)

Диапазон: От 0.050Гц до 20Гц

Этот параметр устанавливает скорость эффекта.

Tempo (темп)

Диапазон: Ignore (игнорируется), 2 до 1/32T (T= Триоль и D=

с точкой)

Если вы установите любое значение между 1 и 1/32T, то параметр Global Tempo будет иметь деление на доли в соответствии с этой установкой. Если установить на “Ignore”,

то скорость эффекта будет зависеть только от параметра

Speed.

Shape (форма)

Диапазон: Sine (синусоида) или Triangle (треугольник). Устанавливает тип используемой кривой. Треугольная волна

имеет острый пик, а синусоида даёт более мягкий сдвиг.

Fmax (максимальная частота)

Диапазон: От 1кГц до 10кГц

Этот параметр устанавливает предел изменения частоты. Вы скоро обнаружите, что весь диапазон звучит слишком резко

и ярко.

Возможно, вы обнаружите, что наиболее приятно эффект звучит при настройках от 2 до 4 кГц.

Wah Wah

С помощью этого эффекта вы можете создать такой же эффект, как со специальной педалью Вау, которой вы можете

управлять, нажимая на педаль. Всё, что вам нужно сделать,

это назначить педаль экспрессии для управления параме-

тром Sweep.

Когда вы выбираете заводской пресет, в котором содержится эффект Вау-Вау, педаль экспрессии, подключенная в гнездо

Exp. , будет автоматически назначена для управления этим

параметром

Sweep (Изменение частоты)

Диапазон: 0 - 100% Если назначить педаль экспрессии для управления этим

параметром, то вы получите педаль Вау.

Range (Диапазон, режим инструмента)

Диапазон: Low or high (низкие или высокие)

Этот параметр определяет, какая область частот будет вы-

делена в первую очередь

AutoOn (авто включение)

Диапазон: Off (выкл), 0.3с, 0.5с, 1с, 3с, 5с, 10с или Inf (никогда)

Когда этот параметр установлен на “off”, то эффект Wah можно включать и выключать с помощью кнопки FILTER точно так же, как другие эффекты. Со всеми другими настройками

эффект будет включаться автоматически при перемещении

педали экспрессии, которая управляет параметром Sweep.

Как только перемещение педали будет прекращено, эффект

выключится через время, установленное этим параметром. «0.3» секунды означает, что эффект выключится практически

сразу, “Inf” означает, что он не будет выключаться никогда.

OutLev (Уровень выхода)

Диапазон: От -100 до 0 дБ Этот параметр устанавливает общий уровень выхода этого

эффекта.

Enable (активирован)

Диапазон: On/Off (Вкл/Выкл)

Состояние эффекта. Все настройки сохраняются в пресете, даже если этот эффект выключен.

Touch Wah

Эффект Вау происходит, когда относительно узкая область частот усиливается и перемещается по всему частотному

диапазону. Величина перемещения управляется динамикой

входного сигнала.

Это значит, что Чем сильнее вы ударяете по струнам, тем выше будет усиленная частота.

Sense (Чувствительность)

Диапазон: От 0 до 10 Настраивает чувствительность в зависимости от уровня

входного сигнала.

Примите к сведению, что изменение любых параметров уров-

ня или уровня устройств, которые предшествуют эффекту

Touch Wah, влёчет за собой и изменение настроек чувствительности, необходимых для получения того же ощущения

Touch Wah.

Resp (Отклик)

Диапазон: Slow/Fast (Медленно/быстро)

Этот параметр устанавливает скорость изменения частоты.

Range (Диапазон, режим инструмента)

Диапазон: Low or high (низкие или высокие)

Этот параметр устанавливает, к каким частотам входного сигнала (высоким или низким) будет особенно чувствителен

Touch Wah.

OutLev (Уровень выхода)

Диапазон: От -100 до 0 дБ Этот параметр устанавливает общий уровень выхода этого

эффекта.

Enable (активирован)

Диапазон: On/Off (Вкл/Выкл)

Состояние эффекта. Все настройки сохраняются в пресете,

даже если этот эффект выключен.

Auto Wah (Авто Вау)

Эффект Вау происходит, когда относительно узкая область частот усиливается и перемещается по всему частотному

диапазону.

Изменение частоты управляется генератором низкой частоты

(LFO).

Speed (Скорость)

Диапазон: От 0.050Гц до 20Гц Этот параметр устанавливает скорость эффекта.

Tempo (темп)

Диапазон:

Если установить на “Ignore”, то скорость эффекта будет за-

висеть только от параметра Speed.

Shape (форма)

Диапазон: Sine (синусоида) или Triangle (треугольник). Устанавливает форму усиления частоты.

Range (Диапазон, режим инструмента)

Диапазон: Low or high (низкие или высокие)

Устанавливает, к каким частотам входного сигнала (высоким

или низким) будет особенно чувствителен Auto Wah.

OutLev (Уровень выхода)

Диапазон: От -100 до 0 дБ

Этот параметр устанавливает общий уровень выхода этого

эффекта.

Enable (активирован)

Диапазон: On/Off (Вкл/Выкл)

Состояние эффекта. Все настройки сохраняются в пресете, даже если этот эффект выключен.

Формантные фильтры -

Вступление

Формантные (Formant) фильтры - это что-то особенное. Характеристики гласных звуков в человеческой речи можно описать с помощью формант. Представьте, что при нажатии на педаль вы вместо WAH WAH получаете “OOWEEAA-

OOWEEAA”.

Если вы настроите педаль экспрессии для управления параметром sweep, то вы сможет использовать педаль для перехода от одного гласного звука к другому.

Общие параметры формант

Low, Mid & High (низкие, средние и высокие)

Диапазон: Heat, Hit, Head, Had, But, Father, All, Boot, Foot или

Bird.

Мы использовали названия, фонетически похожие на типы звуков, имитируемых этим особым формантным фильтром.

Sweep

Диапазон: 0 - 100% Назначив педаль экспрессии для управления этим параме-

тром, вы получите полностью «живое» управление имитируе-

мыми звуками.

Bright (яркость)

Диапазон: 0 -100%

В зависимости от настройки параметра Low, Mid and High, вам может понадобиться настройка высоких частот эффекта.

Resonance (Резонанс)

Диапазон: 0 -100%

Используйте этот параметр для снижения выразительности

фильтра. Используйте этот параметр осторожно, так как при

высоких значениях в сочетании с определёнными гласными

звук может быть очень резким.

OutLev (Уровень выхода)

Диапазон: От -100 до 0 дБ

Этот параметр устанавливает общий уровень выхода этого

эффекта.

Enable (активирован)

Диапазон: On/Off (Вкл/Выкл)

Состояние эффекта. Все настройки сохраняются в пресете,

даже если этот эффект выключен.

Touch Formant –

Дополнительные параметры

Эффект Touch Formant, также как и Touch Wah, управляется динамикой входного сигнала

Sensitivity (Чувствительность):

Диапазон: От 0 до 10 Параметр чувствительности должен устанавливаться в соот-

ветствии с уровнем вашего конкретного пресета.

Response (отклик)

Диапазон: Slow/Fast (Медленно/быстро)

Этот параметр определяет скорость изменения звука при ударе по струнам.

Auto Formant –

Дополнительные параметры

Speed (скорость)

Диапазон: От 0,050 до 20Гц Этот параметр устанавливает скорость эффекта.

Tempo (темп)

Диапазон: Ignore (игнорируется), 2 до 1/32T (T= Триоль и D=

с точкой)

Если вы установите любое значение между 1 и 1/32T, то

параметр Global Tempo будет иметь деление на доли в со-

ответствии с этой установкой. Если установить на “Ignore”,

то скорость эффекта будет зависеть только от параметра

Speed.

LFO Shape (форма LFO)

Диапазон:

Этот параметр устанавливает форму характеристики усиле-

ния частоты.

Bright (яркость)

Диапазон: 0 -100%

В зависимости от настройки параметра Low, Mid and High,

вам может понадобиться настройка высоких частот эффекта.

COMPRESSOR (компрессор)

Вступление

Компрессор используется для снижения динамической

составляющей сигнала. Его можно использовать как для выравнивания динамики сигнала (что в итоге делает яснее звучание вашей гитары), так и для более радикальных ярко выраженных эффектов. G-System обеспечивает компрессию

трёх основных типов. Они помогают вам подобрать наиболее

подходящее в вашем особенном случае звучание.

Расширенный режим (advanced)

Этот режим позволяет вам управлять всеми параметрами

компрессора. Это значит, что вы получаете полный контроль

над компрессией.

Режимы сустейна (sustaining) и перкуссионный

(percussive)

В этих режимах мы предлагаем несколько очень эффективных средств управления динамикой. Режим Sustaining используется для достижения более экстремальных эффектов компрессии, режим Percussive более подходит для лимитиро-

вания уровня.

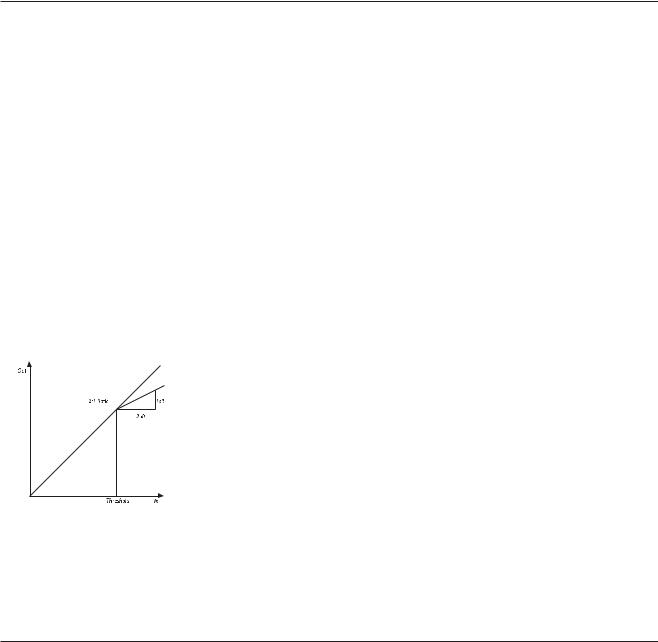

Иллюстрация – Простая компрессия

Как показано на рисунке, выходной сигнал изменяется в соот-

ветствии с установленным соотношением (ratio) тогда, когда

входной сигнал превышает точку порога (threshold). Параметр атаки (attack) указывает, насколько быстро будет происходить ослабление сигнала. Параметр усиления (gain) используется для компенсации общего падения уровня сигнала, которое происходит в результате компрессии.

Режим Advanced (расширенный)

Этот тип эффекта позволяет управлять всеми параметрами компрессора.

Threshold (порог)

Диапазон: -40дБ до 0дБ

Когда сигнал превышает установленное порогом значение,

компрессор начинает работать. Уровень сигнала выше точки порога обрабатывается в соответствии с настройками пара-

метров Ratio, Attack и Release (смотрите ниже).

Ratio (соотношение)

Диапазон: Off (выкл), 12:1 до Бесконечность:1

Этот параметр устанавливает, как сильно будет сжиматься

сигнал (смотрите рисунок ниже).

Пример: При Ratio, установленном на 2:1, входной сигнал,

превышающий порог на 4 дБ, будет снижен на выходе только

на 2 дБ.Установка “Infinite” (∞) даёт вам функцию лимитера.

Attack (атака)

Диапазон: От 1мс до 140мс Время атаки – это время реагирования компрессора. Чем

короче время атаки, тем раньше компрессор достигнет

указанного соотношения после того, как сигнал превысит установленный порог.

Release (Восстановление)

Диапазон: От 50 до 2000мс

Время восстановления это время, которое требуется компрессору, чтобы восстановить усиление сигнала после того,

как сигнал снова станет ниже установленного порога.

Gain (усиление)

Диапазон: От -12 до +12дБ

Используйте параметр Gain для компенсации снижения уров-

ня, вызванного применением компрессии.

Enable (активирован)

Диапазон: On/Off (Вкл/Выкл)

Состояние эффекта. Все настройки сохраняются в пресете, даже если этот эффект выключен.

Chorus (Хорус)

Вступление

В G-System в наличии два типа эффекта хоруса: Простой

Классический Хорус и Продвинутый (advanced), который включает в себя пару дополнительных параметров. Основной принцип действия хоруса лежит в разделении сигнала на два, один из которых подвергается легкой модуляции

по высоте, а затем в смешивании этих сигналов.

Classic Chorus (классический хорус)

Speed (Скорость)

Диапазон: От 0.050Гц до 20Гц Этот параметр устанавливает скорость эффекта.

Tempo (темп)

Диапазон: Ignore (игнорируется), 2 до 1/32T (T= Триоль и D= с точкой)

Если вы установите любое значение между 1 и 1/32T, то

параметр Global Tempo будет иметь деление на доли в соответствии с этой установкой. Если установить на “Ignore”,

то скорость эффекта будет зависеть только от параметра

Speed.

Параметр Tap Master , расположенный в меню Утилит,

указывает, будет ли при смене пресета использоваться Глобальный темп, или темп, установленный

параметром Speed в каждом пресете.

Depth (Глубина)

Диапазон: 0 -100%

Этот параметр устанавливает интенсивность эффекта. Зна-

чения соответствуют амплитуде модулирующей волны.

Hi-Cut (Срез высокой частоты)

Диапазон: От 20Гц до 20кГц

Этот параметр снижает высокочастотную составляющую эффекта Хоруса. Попробуйте использовать этот параметр, если вы чувствуете, что эффект Хоруса слишком доминирует

в вашем звуке, и понижение уровня микса и уровня выхода

не даёт необходимого результата.

Mix (Микс)

Диапазон: 0 -100%

Этот параметр устанавливает баланс между уровнем чистого сигнала и уровнем эффекта в этом блоке.

OutLev (Уровень выхода)

Диапазон: От -100 до 0 дБ Этот параметр устанавливает общий уровень выхода этого эффекта.

Enable (активирован)

Диапазон: On/Off (Вкл/Выкл)

Состояние эффекта. Все настройки сохраняются в пресете,

даже если этот эффект выключен.
