1 Характеристика района проектирования
Курская область расположена во II дорожно-климатической зоне – зоне избыточного увлажнения грунтов. Для района проложения автомобильной дороги характерен климат с мягкой зимой и теплым летом, что видно из дорожно-климатического графика, представленного на рисунке 1.

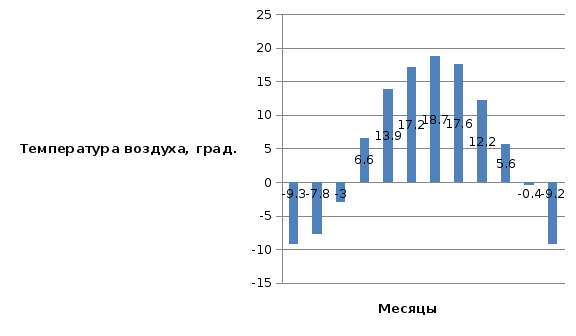

Рисунок 1 - Дорожно-климатический график района проложения проектируемой дороги
Климат умеренно-континентальный. Суровость климата возрастает с запада на восток. Лето теплое: среднесуточная температура наиболее жаркого месяца (июля) составляет +18,7 °С; зима мягкая со среднесуточной температурой наиболее холодного месяца (января) -9,3 °С. Отрицательные температуры воздуха бывают с ноября по март, а расчетная длительность периода отрицательных температур Т=132 сут.
Абсолютный максимум температуры воздуха в году достигает +37 °С, минимум -35 °С. Следовательно, амплитуда температуры составляет 72 °С.
За год выпадает 587 мм осадков; количество осадков в жидком и смешанном виде 375 мм; суточный максимум 144 мм.
Таблица 1 – Климатические переметры холодного периода года
|
Наименование парметра |
Значение параметра |
|
Климатический район и подрайон |
II B |
|
Температура воздуха наиболее холодных суток,обеспеченностью 0,98/-0,92, |
-32/-30 |
|
Темперутура воздуха наиболее холодной пятидневки, обемпеченностью 0,98/0,92, °С |
-29/-26 |
|
Средняя температура воздуха холодного периода обеспеченностью 0,94, °С |
-14 |
|
Абсолютная минимальная температура воздуха, |
-35 |
|
Средняя суточная амплитуда температуры воздуха наиболее холодного месяца, |
6,3 |
|
Продолжительность, сут. / Средняя температура воздуха, °С (за отопительный период со среднесуточной температурой воздуха 8 С) |
198/-2,4 |
|
Средняя месячная относительная влажность воздуха наиболее холодного месяца, % |
86 |
|
Средняя месячная относительная влажность воздуха в 15 ч. наиболее холодного месяца, % |
78 |
|
Количество осадков за ноябрь-март, мм |
212 |
|
Преобладающее направление ветра за декабрь-февраль |
ЮЗ |
|
Максимальная из средних скоростей ветра по румбам за январь, м/с |
5,3 |
|
Средняя скорость ветра, м/с, за период со средней суточной температурой воздуха 8 С |
4,4 |
|
Зона влажности района |
2 |
Таблица 2 – Климатические переметры теплого пертода года
|
Наименование параметра |
Значение параметра |
|
Средняя температура теплого периода, обеспеченностью 0,95/0,98, С |
21,6/ 25,8 |
|
Средняя максимальная температура воздуха наиболее теплого месяца, С |
24 |
|
Абсолютная максимальная температура воздуха, С |
37 |
|
Средняя суточная амплитуда температуры воздуха наиболее теплого месяца, С |
10 |
|
Средняя месячная относительная влажность воздуха наиболее теплого месяца, % |
69 |
|
Средняя месячная относительная влажность воздуха в 15 ч наиболее теплого месяца, % |
56 |
|
Количество осадков за апрель-октябрь, мм |
375 |
|
Суточный максимум осадков, мм |
144 |
|
Преобладающее направление ветра за июнь-август |
СВ |
|
Минимальная из средних скоростей ветра по румбам за июль, м/с |
3,5 |
Для рассматриваемого района зимой преобладают ветры и юго – западного и западного направлений (см. рисунок 2). Летом преобладают ветры западного и северо – восточного направлений (см. рисунок 2). Средняя скорость ветра за январь равна 4,46 м/с. Максимум из средних скоростей по румбам за январь равна 5,3 м/с. Средняя скорость ветра за июль равна 3,49 м/с. Максимум из средних скоростей по румбам за июль равна 3,5м/с.
Январь
Июль

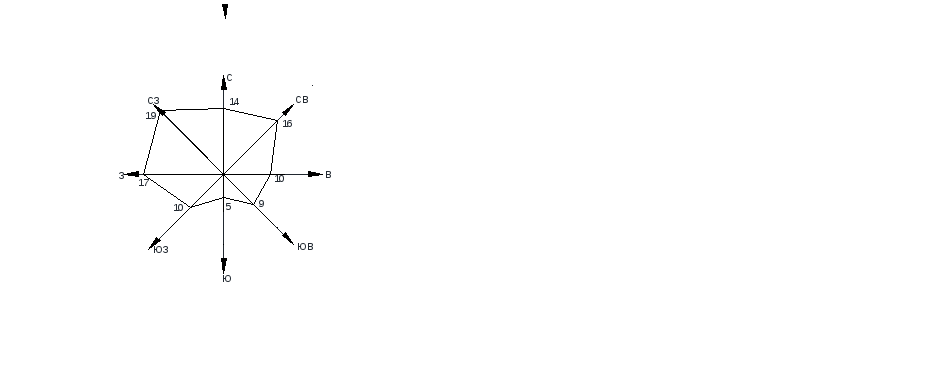

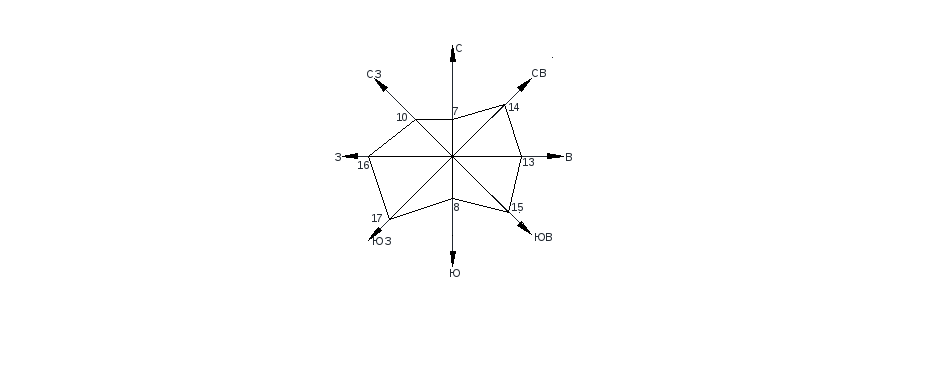

Рисунок 2 – Розы ветров по повторяемости ветра
Январь Июль

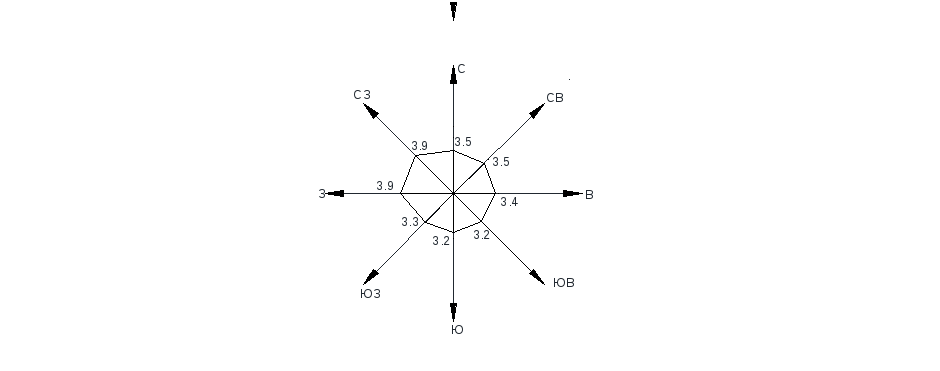

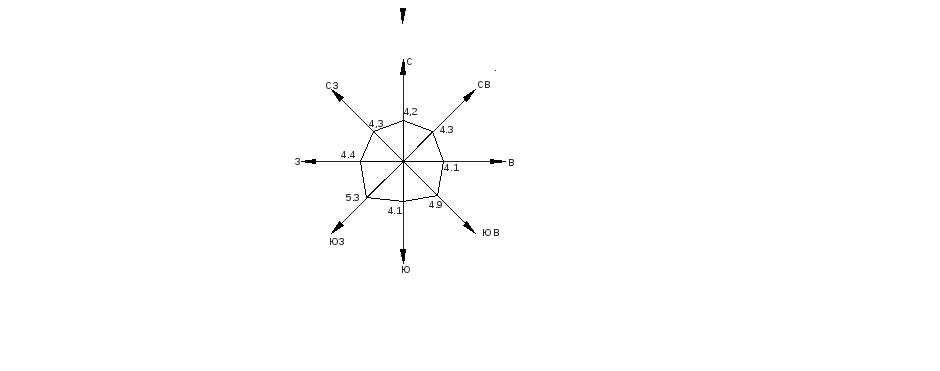

Рисунок 3 – Розы ветров по скорости ветра
Таблица 3 Направление, повторяемость и скорость ветра
|
Показатели
|
Направления действия ветра (румб) |
|||||||
|
С |
СВ |
В |
ЮВ |
Ю |
ЮЗ |
З |
СЗ |
|
|
Январь |
||||||||
|
Повторяемость ветра, % |
7 |
14 |
13 |
15 |
8 |
17 |
16 |
10 |
|
Скорость ветра, м/с |
4,2 |
4,3 |
4,1 |
4,9 |
4,1 |
5,3 |
4,4 |
4,4 |
|
Максимальная из средних скоростей по румбам за январь, м/с |
5,3 |
|||||||
|
|
Июль |
|||||||
|
Повторяемость ветра, % |
14 |
16 |
10 |
9 |
5 |
10 |
17 |
19 |
|
Скорость ветра, м/с |
3,5 |
3,5 |
3,4 |
3,2 |
3,2 |
3,3 |
3,9 |
3,9 |
|
Максимальная из средних скоростей по румбам за июль, м/с |
3,5 |
|||||||
2 Определение объемов работ
2.1Ситуационный план дороги
Протяженность дороги 40 км

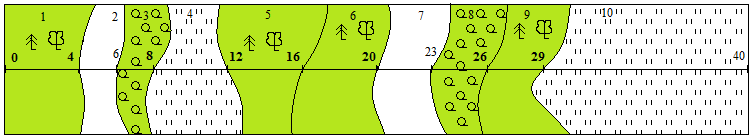

Рисунок 5 – Ситуационный план трассы
1,6 – Лес средней густоты диаметром 20 см.;
2,7 – Пашня;
3,8 – Лес редкий диаметром 24 см.;
4,10 – Луг;
5,6 – Лес густой диаметром 20 см..
2.2 Расчет объемов подготовительных работ
К подготовительным работам относят расчистку дорожной полосы от леса, кустарника, камней, пней, срезку растительного слоя грунта. Подготовительные работы проводят в пределах ширины полосы отвода.
Под полосой отвода автомобильной дороги понимается совокупность земельных участков, предоставленных в установленном порядке для размещения конструктивных элементов и инженерных сооружений, а также зданий, строений, сооружений, защитных и декоративных лесонасаждений и устройств, других объектов, имеющих специальное значение по обслуживанию указанной дороги и являющихся ее неотъемлемой технологической частью. Части полосы отвода, находящиеся за пределами земляного полотна, называют обрезами (рис.6).
Рисунок 6 – Полоса отвода автомобильной дороги
Придорожные полосы автомобильной дороги – территории, которые прилегают с обеих сторон к полосе отвода автомобильной дороги и в границах которых устанавливается особый режим использования земельных участков (частей земельных участков) в целях обеспечения требований безопасности дорожного движения, а также нормальных условий реконструкции, капитального ремонта , ремонта, содержания автомобильной дороги , ее сохранности с учетом перспектив развития автомобильной дороги.
Полоса отвода находится в распоряжении дорожных организаций и изымается из ведения тех землепользователей, за которыми была закреплена до постройки дороги. Ширина полосы зависит от категории дороги и условий местности.
В пределах полосы отвода автомобильной дороги могут размещаться:
инженерные коммуникации, автомобильные дороги (кроме федеральных),
железные дороги, линии электропередачи, линии связи, объекты трубопроводного и железнодорожного транспорта, подъезды, съезды и примыкания (включая переходно-скоростные полосы) к объектам, расположенным вне полосы отвода федеральной автомобильной дороги и требующим доступа к ним. Если на расчищаемой полосе имеются деревья ценных пород, то их следует выкопать и пересадить в специально отведенное места и сроки, установленные с учетом агротехнических требований.
Для расчета объема работ по срезке деревьев и корчёвки пней используется формула (1):
|
П
= Д |
(1) |
,
где
П – количество пней на протяжении характерного участка;
Д – количество деревьев на протяжении характерного участка;
– ширина
полосы отвода, м;
– протяженность
характерного участка, м;
n – количество деревьев (пней) на одном гектаре. определяется по таблице 5.
Таблица 4 – Нормы отвода земель
|
Категория автомобильной дороги |
Количество полос движения |
Общая ширина полосы отвода, м, при поперечном уклоне местности |
|||
|
От 0 до 1:20 |
От 1:20 до 1:10 |
От 0 до 1:20 |
От 1:20 до 1:10 |
||
|
На землях сельскохозяйственного назначения |
На землях, не пригодных для сельского хозяйства |
||||
|
I I I II III IV V |
8 6 4 2 2 2 1 |
63 55 47 31 26 24 11 |
64 56 48 32 28 25 22 |
74 64 55 39 36 35 33 |
75 65 56 40 38 36 34 |
Таблица 5 – Распределение леса по густоте
|
Наименование леса |
Редкий |
Средний |
Густой |
|
Среднее количество деревьев, шт./га |
150 |
340 |
500 |
Ширина полосы отвода, м, при III категории автомобильной дороги и поперечном уклоне местности от 0 до 1:20:
- На землях сельскохозяйственного назначения: B01 = 26 м;
- На землях, не пригодных для сельского хозяйства: B02 = 36 м.
Расчет объема работ по срезке деревьев и корчёвки пней на участках:
1
(0-4 км):
=
B02
=
36 м;
;
n
=
340 шт.
П
= Д
3
(6-8 км):
=
B02
=
36 м;
;
n
=
150 шт.
П
= Д
5
(12-16 км):
=
B02
=
36 м;
;
n
=
500 шт.
П
= Д
6
(16-20 км):
=
B02
=
36 м;
;
n
=
340 шт.
П
= Д
8
(23-26 км):
=
B02
=
36 м;
;
n
=
150 шт.
П
= Д
9
(26-29 км):
=
B02
=
36 м;
;
n
=
500 шт.
П
= Д
Объем работ по срезке дерева:
|
|
(2) |
Д,
где
– объем
одного дерева, м3,
определяется по таблице 6;
Д – общее количество деревьев, шт., определяется по формуле 1
Таблица 6 - Распределение деревьев по крупности
|
Крупность леса |
Очень мелкий |
Мелкий |
Средний |
Крупный |
|
Диаметр ствола, см Объем дерева, м3 Объем пня, м3 |
12…15 0,02…0,04 0,02 |
16…23 0,05…0,21 0,12 |
24…31 0,22…0,5 0,26 |
Свыше 31 Свыше 0,5 Свыше 0,26 |
Расчета объема работ по срезке деревьев на участках:
1
(0-4 км):
;
Д
=
4896 шт.
3
(6-8 км):
;
Д
=
1080 шт.
5
(12-16 км):
;
Д
=
7200 шт.
6
(16-20 км):
;
Д
=
4896 шт.
8
(23-26 км):
;
Д
=
1620 шт.
9
(26-29 км):
;
Д
=
5400 шт.
Объем работ по удалению пней:
|
|
(3) |
П,
где
– объем
одного пня, м3,
определяется по таблице 6;
П – общее количество пней, шт., определяется по формуле 1.
Расчета объема работ по удалению пней на участках:
1
(0-4 км):
;
Д
=
4896 шт.
3
(6-8 км):
;
Д
=
1080 шт.
5
(12-16 км):
;
Д
=
7200 шт.
6
(16-20 км):
;
Д
=
4896 шт.
8
(23-26 км):
;
Д
=
1620 шт.
9
(26-29 км):
;
Д
=
5400 шт.
Таблица 7 – Ведомость срезки древесно-кустарниковой растительности
|
Расстояние, км |
Протяженность участка, м |
Валка леса и корчевка пней |
|||||
|
Количество |
|||||||
|
Деревьев |
Пней |
||||||
|
от |
до |
шт |
м3 |
шт |
м3 |
||
|
0 |
4 |
4000 |
4896 |
637 |
4896 |
588 |
|
|
6 |
8 |
2000 |
1080 |
238 |
1080 |
281 |
|
|
12 |
16 |
4000 |
7200 |
288 |
7200 |
144 |
|
|
16 |
20 |
4000 |
4896 |
637 |
4896 |
588 |
|
|
23 |
26 |
3000 |
1620 |
357 |
1620 |
422 |
|
|
26 |
29 |
3000 |
5400 |
216 |
5400 |
108 |
|
|
Итого |
20000 |
25092 |
2373 |
25092 |
2131 |
||
Объем срезки растительного слоя грунта определяется по формуле:
|
|
(4) |
,
где
– ширина
полосы отвода, м;
– протяженность
участка срезки;
– толщина
срезки на характерном участке (луг,
пашня, лес).
Толщину срезки растительного слоя грунта принимают равной 8-12 см на лугах, на пахотных участках – 15-18 см, на участках в лесу – 20-22 см.
Расчета объема срезки растительного слоя грунта на участках:
1
(0-4 км):
;
;
.
2
(4-6 км):
;
;
.
3
(6-8 км):
;
;
.
4
(8-12 км):
;
;
.
5
(12-16 км):
;
;
.
6
(16-20 км):
;
;
.
7
(20-23 км):
;
;
.
8
(23-26 км):
;
;
.
9
(26-29 км):
;
;
.
10
(29-45 км):
;
;
.
Таблица 8 – Ведомость объема работ по срезке растительного слоя грунта
|
Расстояние, км |
Протяженность участка, м |
Ширина участка, м |
Толщина срезаемого слоя, м |
Объем работ, м3 |
|
|
от |
До |
||||
|
0 |
4 |
4000 |
36 |
0,20 |
28800 |
|
4 |
6 |
2000 |
26 |
0,18 |
9360 |
|
6 |
8 |
2000 |
36 |
0,20 |
14400 |
|
8 |
12 |
4000 |
36 |
0,10 |
14400 |
|
12 |
16 |
4000 |
36 |
0,20 |
28800 |
|
16 |
20 |
4000 |
36 |
0,20 |
28800 |
|
20 |
23 |
3000 |
26 |
0,18 |
14040 |
|
23 |
26 |
3000 |
36 |
0,20 |
21600 |
|
26 |
29 |
3000 |
36 |
0,20 |
21600 |
|
29 |
40 |
11000 |
36 |
0,10 |
39600 |
|
Итого |
40000 |
- |
- |
221400 |
|
