5.2 Выбор линейной арматуры

Выбор арматуры для провода.

Выбор арматуры для поддерживающих гирлянд осуществляется по выражению:

2,5(G_Г+G_и)G_р ; (5.12)

2,5∙(7410,35+800)=20525,875G_р;.

Выберем узел крепления гирлянды к траверсе опоры КГП-7-2Б (рисунок 5.2) и поддерживающий зажим ПГН-5-3 с минимальной разрушающей нагрузкой 25 кН (рисунок 5,3). Узлы крепления типа КГП предназначены для комплектования поддерживающих подвесок линий электропередач с целью их крепления к траверсам опор. Зажимы типа ПГН предназначены для крепления алюминиевых, сталеалюминиевых и медных проводов.

Таблица 8 – Технические характеристики узла крепления к траверсе опоры КГП-7-2Б

Высота Н, мм	Миним.разрушаюшяя нагрузка,кН	Масса, кг
115,5	70	1,12

Рисунок 5.2 – Узел крепления гирлянды к траверсе КГП-7-2Б

Таблица 9 - Технические характеристики поддерживающего зажима ПГН-5-3

Тип зажима	Диаметр провода, мм	Высота H, мм	Миним.разр. нагрузка, kН, не менее	Масса, кг
ПГН-5-3	21,6-33,2	158	60	5,3

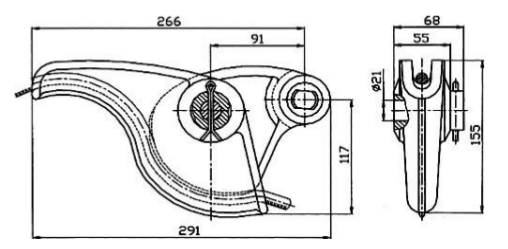

Рисунок 5.3 – Зажим поддерживающий ПГН-5-3

Для изолятора натяжной гирлянды:

, (5.13)

Для натяжной гирлянды выберем узел крепления КГП-7-2Б (рисунок 5.1), ушко У2-21-20 (5.4) и натяжной зажим НАС-330-1 (5.5).

Район по ветру С, следовательно провода и тросы не требуют защиты от вибрации, поэтому гасители вибрации устанавливать не нужно.

Для натяжной гирлянды:

Таблица 10 – Ушко У2-21-20

d мм	B Мм	D1 мм	H мм	Масса, кг	Разрушающая Нагрузка Н·103
28	29	23	130,5	3,58	210

Рисунок 5.4 – Ушко У2-21-20

Таблица 11 - Технические характеристики натяжного зажима НАС-330-1

Размеры, мм				Минимальная разрушающая нагрузка ,кН	Масса, кг
B	b	d1	d
22	23	23	10	101,90	2,23

Рисунок 5.5 – Зажим натяжной НБ-2-6

После выбора изолятора и арматуры определяются фактические вес и длина гирлянды.

_{, (5.14)}

_{, (5.15)}

_{В связи с тем, что фактическая длина гирлянды больше той, которую мы использовали во время предварительных расчётов, следует пересчитать значение максимально допустимой стрелы провеса по выражению (3.4):}

[f]=16,0-3,1513-8=4,8487м

_{Стрелы провеса во всех режимах меньше данного значения.}

_{Далее следует выбрать линейную арматуру для троса.}

_{Так как номинальное напряжение линии составляет 220 кВ, для грозозащитного троса следует выбрать поддерживающие и натяжные изоляторы. Выбор изоляторов и линейной арматуры производится по тем же формулам, что и для провода. Также для грозозащитного троса следует подобрать разрядные рога. При расчётах весом изолятора пренебрегают.}

Выбираем изоляторы:

для подвесной гирлянды – ПС-40А,

для натяжной гирлянды – ПС-120Б.

Таблица 12 – Технические характеристики изолятора ПС – 40А

Механическая разрушающая сила при растяжении, Н∙103	Выдерживающее напряжение частотой 50 Гц под дождем, кВ	Длина пути утечки, мм	Высота, H, мм	Масса, кг	Диаметр изоляционной детали, Dмм	Сферическое соединение, d, мм
40	30	185	100	1,7	175	11

Рисунок 5.6-Изолятор подвесной ПС – 40А

Таблица 13 – Технические характеристики изолятора ПС – 120Б

Механическая разрушающая сила при растяжении, Н∙103	Выдерживающее напряжение частотой 50 Гц под дождем, кВ	Длина пути утечки, мм	Высота, H, мм	Масса, кг	Диаметр изоляционной детали, Dмм	Сферическое соединение, d, мм
120	40	320	127	3,9	255	16

Для изолятора ПС – 120Б рисунок аналогичен Рисунку 5.6.

Для крепления троса в подвесной гирлянде выбирается узел крепления типа КГП-7-2Б, технические характеристики которого представлены в таблице 8.

Для подвесной гирлянды грозозащитного троса выбирается зажим поддерживающий ПГ-1-11, характеристики которого представлены в Таблице 14:

Таблица 14 – Технические характеристики зажима ПГ-1-11

Обозначение	Диаметр канатов, мм	Размеры, мм					Масса, кг		Разрушающая нагрузка, кН
		L	H	A	d
ПГ-1-11	11,0-13,0	240	112	17	16	3,7		60

Рисунок 5.7 – Зажим ПГ-1-11

В подвесной гирлянде грозозащитного троса выбираем ушко однолапчатое У1-4/7-11/16, технические характеристики которого приведены в Таблице 15:

Таблица 15 – Ушко У1-4/7-11/16

Тип	Размеры, мм								Масса, кг		Разрушающая нагрузка, кН
	В1	В2	b	D	D1	H	H1
У1-4/7-11/16	38	40	14	17	12,5	50	88	0,29		40

Рисунок 5.8 – Ушко У1-4/7-11/16

Арматура для натяжной гирлянды грозозащитного троса:

Зажим натяжной клиновый коушный НКК-2-1. Характеристики приведены в Таблице 16:

Таблица 16 – Характеристики зажима НКК-2-1

Обозначение	Диаметр каната, мм	Разрушающая нагрузка зажима, кН	Масса, кг
НКК-2-1	11,0-13,5	120	3,10

Рисунок 5.9 – Зажим НКК-2-1

Узел крепления натяжной гирлянды грозозащитного троса КГП-12-1:

Таблица 17 – Технические характеристики узла крепления к траверсе опоры КГП-12-1

Высота Н, мм	Миним.разрушаюшяя нагрузка,кН	Масса, кг
104	120	1,72

Рисунок 5.10 – Узел крепления КГП-12-1

Далее выбираем серьгу СР-12-16.

Таблица 18 – характеристики серьги СР-12-16

Тип	Размеры, мм							Масса, кг		Разрушающая нагрузка, кН
	b	D	D1	d	H	H1
СР-12-16	17	45	23	17	100,9	65	0,41		120

Рисунок 5.11 – Серьга СР-12-16

Для грозозащитного тросы выберем разрядные рога РР-55. Рога разрядные типа РР предназначены для создания разрядного искрового промежутка, предохраняющего изоляторы подвесок молниезащитного троса от воздействия электрической дуги.

Таблица 19 – Характеристики разрядных рогов РР-55

Тип	Монтируются на ушках	Размеры, мм		Масса, кг
		L	l
РР-55	У1-7-16, У2-7-16, У2-12-16, У2-16-20, У2-21-20	66,5	55	0,38

Рисунок 5.12 – Рога разрядные РР-55
