5.3. Драглайн Усилие сопротивления горной породы копанию на режущей кромке определяется из выражения
Где -отношение объема призмы волочения ковша к объему ковша (0,4=для легких пород, 0,3-для средних, 0,2- для тяжелых);
Кпут-отношение пути наполнения ковша ln к длине ковша lk
Тяговое Усилие Sт определяется по формуле
Где =0,4-коэффициент трения ковша о породу
-предельный угол откоса, для легких несвязных пород равный 45….50, для средних-40 и для тяжелых-30….35
Максимальное значение силы тяги при многодвигательном приводе для выбора сечения тяговых канатов и определения стопорного момента двигателя принимаем

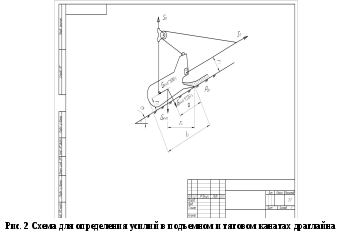

Усилие в подъемном канате Sпд при отрыве груженного ковша от забоя (концевая нагрузка) определяется по зависимости
Сечение подъемного каната и стопорный момент двигателя рассчитываются по максимальному подъемному усилию:
5.3.1. Механизм тяги.
Мощность NT, затрачиваемую двигателем механизма тяги, определяют по усилию в тяговом канате ST и заданной номинальной скорости копания V1
При значениях S1=St V1=Vt K1=Kt -1==0,8…0,85. При повороте платформы драглайна с груженным ковшом на разгрузку на тяговый канат действуют силы S1t, равная примерное половине веса груженного ковша, который удерживает ковш в горизонтальном положении и центростремительная Sц, удерживающая ковш на его траектории движения вокруг оси вращения платформы. т
Где mк+п масса груженного ковша драглайна, т
3-заданная угловая скорость платформы
rb-радиус вращения груженного ковша относительно поворотной платформы.
Средневзвешенная мощность двигателя механизма тяги драглайна
Где tk=0.3tц=18-время копания
tp=tз=0,35 tц=21-время поворота на разгрузку
5.3.2. Механизм подъема.
В процессе копания двигатель механизма подъема не разгружен Sn=0
Определяем усилие в подъемном канате.
Средневзвешенная мощность двигателя механизма подъема за цикл работы экскаватора
5.3.3. Мощность привода ходового механизма шагающего экскаватора.
Мощность привода шагающего хода определяется по формуле:
Где h-высота подъемного центра тяжести экскаватора
mэ- масса экскаватора
k- коэффициент, показывающий, какая часть веса экскаватора передается при шагании на башмаки, k=0,8…0,85
lш- длинна шага
- коэффициент трения стали об породу. =0,4…0,6
-угол подъема пути
-длительность одного шага
6. Определение диаметра и длинны каната исполнительного механизма одноковшового экскаватора.
Диаметр каната dk вычисляется по максимальным усилиям, рассчитанным при определении мощности привода. Разрывное усилие каната.
Sp=CSnmax, где С-запас прчности каната.
Snmax =1.435040=7056кН
Sp=4.557056=32.1 мН
Принимаем канат исполнительных механизмов одноковшового экскаватора 70 120В, ГОСТ 7676-55
7. Выбор и расчет карьерного автотранспорта
Выбор типоразмера карьерного автосамосвала производится из следующих соотношений – вместимость кузова автосамосвала должна быть не менее 3...5 емкостей ковша экскаватора осуществляющего погрузку в него породы. Поэтому выбираю автосамосвал БЕЛАЗ 75570 с грузоподъемностью 90 тонн и максимальной скоростью 60 км/ч.
Для определения количества транспортных средств необходимо определить протяженность трассы от забоя до обогатительной фабрики, методом планиметрирования (в среднем длина трассы не должна превышать 6...8 км). Принимаю дорогу длинной 6 км.
Определить время одного рейса, при этом необходимо учесть, что соотношение скоростей движения груженого самосвала к порожнему равно 0,5, а скорость порожнего самосвала в карьере не превышает 70...75% максимальной скорости его движения. Скорость порожнего автосамосвала принимаю 40 км\час, а груженного 20 км\час. По скорости движения и расстоянию определяю время в дороге: порожний-9мин, груженный-18мин. Принимаем что автосамосвал разгружается на фабрике (в отвал) 2 мин. Время загрузки автосамосвала экскаватором 3мин. Время одного рейса в итоге получаем 32мин. Не учитывая простои перед загрузкой в очереди (2-3 машины). Принимаем, что в очереди в среднем 2 машины, значит простой составляет 6 минут.
Значит, окончательно один рейс получаем 38 мин.
Из выше написанных расчетов берем сменную производительность экскаватора:
Далее принимаем что в одном автосамосвале 85 тонн породы т.к. экскаватор разгружает в него 3 раза по 10 м3 породу плотностью 2.84т/м3. Следовательно, делим сменную производительность экскаватора(19200м3) на объем загрузки одного автосамосвала(30м3), получаем общее количество рейсов = 640. Дальше находим необходимое время на выполнение объема этих работ одним автосамосвалом: 640*38=24320минут.
При данном расчете необходимо учесть простои самосвала по техническим и организационно технологическим причинам, (ктот=0,5...0,6). Учитывая это получаем: 24320*1,5=36480 минут.
За смену один авто самосвал может сделать 30 рейсов (общее время смены деленное на время одного рейса 960/32=30 рейсов). Т.е. один автосамосвал в смену работает: 30*32=960минут.
Теперь берем общее время с учетом простоев(36480мин.) и делим его на время работы автосамосвала в смену(960мин) и получаем соответственно 38 машин.
При расчете парка транспортных средств учитываем, что на 5 машин одна резервная и окончателино получаем парк из 45 автосамосвала.
Литература
1.Методические указания к выполнению курсовой работы по дисциплине «Механическое оборудование карьеров» / Рецензент: д-р техн. наук, проф. Н.И. Сысоев / Составители: Литкевич Ю.Ф., Раков И.Я., Мирный С.Г., Асеева А.Е./ Юж. - Рос. гос. техн. ун-т. - Новочеркасск, 2000. - 53 с.
2. Нормативный справочник по буровзрывным работам Под ред. Ф.А. Авдеева и др. - М.: Недра, 1986. - 511с.
3. Подерни Р.Ю. Горные машины и автоматизированные комплексы для открытых работ. - М.: Недра, 1985. – 544с.
4. Справочник по бурению на карьерах / Под ред. Б.А. Симкина и др. - М.: Недра, 1990. - 224с.
5. Буровое оборудование: Каталог-справ. / НИИИнформтяжмаш. - М., 1983. -158с.
6.Экскаваторы для открытых горных работ: Каталог-справ. / НИИИнформтяжмаш. – М., 1983. - 129с.
