4 Схемы алгоритмов решения задачи и их описание

При реализации программного средства было построено несколько алгоритмов для работы искусственного интеллекта.

Ниже в виде схем Насси-Шнейдермана представлены алгоритмы основных функций, используемых в программе, а именно: Функция Draw (схема 1), Функция ShootPlayer (x, y, n) (схема 3), Функция Shoot (схема 5).

Так же основне алгоритмы представлены ниже в виде основних схем Дамке, а именно: Функция Draw (схема 2), Функция ShootPlayer (x, y, n) (схема 4), Функция Shoot (схема 5).

Изначально пользователю необходимо выбрать сложность, ввести имя, а так же расставить корабли, или же использовать автоматическую функцию. После чего происходит инициализация введенных значений.

Затем происходит формирование заполнения поля компьютера.

Определить значение key, x, y
Key = промах Да Нет
Нарисовать промах в ячейке х, у
Кеу = попадание Да Нет
Нарисовать в ячейке х, у подбитую палубу
Кеу = нарисовать корабль Да Нет
і от 1 до количество палуб
	По вертикали Да Нет
	Рисовать палубу в ячейке х, у+і	Рисовать палубу в ячейке х+і, у

Схема 1 – Алгоритм функции Draw, отвечающей за рисование кораблей по методу Насси-Шнейдермана

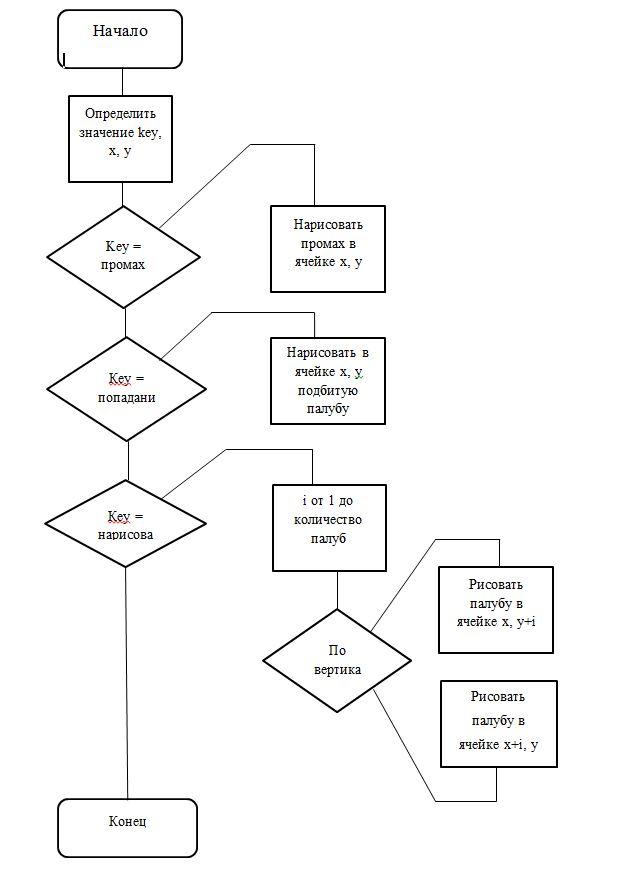

Следующая диаграмма отображает алгоритм функции Draw, отвечающей за рисование кораблей с помощью диаграммы Дамке (схема 2).

Схема 2 – диаграмма Дамке для алгоритма функции Draw, отвечающей за рисование кораблей

Следующая диаграмма отображает алгоритм функции ShootPlayer, отвечающей за рисование кораблей с помощью диаграммы Насси-Шнейдермана (схема 3).

Проверить куда пришлось попадание
Мимо Нет Да
Нарисовать след от выстрела	В цель Да Нет
Запомнить, что туда уже стреляли	Нарисовать подбитую палубу	Сообщить о попадании в расстрелянную ранее ячейку
	Запомнить, что туда уже стркляли

Схема 3 – диаграмма Насси-Шнейдермана для алгоритма функции ShootPlayer, отвечающей выстрелы игрока в корабли

Ниже в виде схем Дамке представлен алгоритм функции ShootPlayer для ведения огня игроком(схема 4).

Схема 4 - алгоритм функции ShootPlayer по методу Дамке

Следующая диаграмма отображает алгоритм функции Shoot, отвечающей за попадания в корабли компьютера с помощью диаграммы Насси-Шнейдермана (схема 5).

Запомнить результата выстрела в ShootPlayer
в ShootPlayer попадание Да Нет
Флот CPU уничтожен Да Нет		бесконечно
			Генерация x, y, для CPU
Конец раунда	Выход		Запомнить результат выстрела компьютера в ShootCPU
Выход			в ShootCPU попадание Да Нет
			Флот игрока уничтожен Да Нет		Прервать цикл
			Конец раунда		Выход
			Выход

Схема 5 – диаграмма Насси-Шнейдермана для алгоритма функции Shoot

Ниже алгоритм функции Shoot, отвечающей за попадания в корабли компьютера по методу Дамке представлен на схеме 6.

Схема 6 - алгоритм функции Shoot, отвечающей за попадания в корабли компьютера по методу Дамке
