Глава8. Создание выходных документов |
157 |

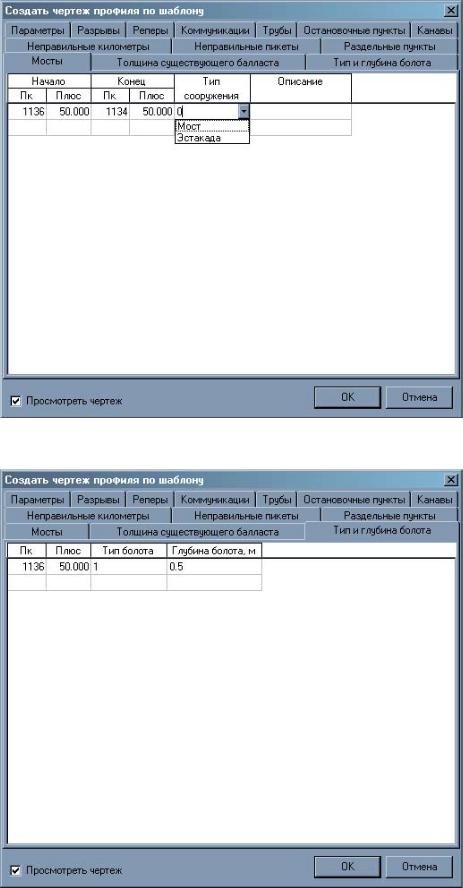

Мост задается пикетажным положением начала и конца. Тип сооружения: может быть эстакада или мост, а также описание.
Тип и глубина болота - задается пикетажное значение, тип болота и его глубина.
Создание профиля по шаблону для железной дороги
Для создания чертежа продольного профиля по железной дороге выберите элемент меню Проект - Создать чертеж
- Продольный профиль по шаблону - Для железной дороги. Откроется диалоговое окно:
Глава8. Создание выходных документов |
158 |
Диалоговое окно имеет несколько вкладок.
Вкладки Параметры, Разрывы, Коммуникации, Реперы, Трубы, Канавы, Мосты, Остановочные площадки, Неправильные пикеты, Неправильные километры, Тип и глубина болота задаются аналогично описаным выше.
Вкладка Толщина существующего балласта – задает пикетажное положение участков и толщину существующего балласта на них.
Вкладка Раздельные пункты – задает пикетажное и тип разделительных пунктов. Разделительные пункты бывают
Глава8. Создание выходных документов |
159 |
следующих типов: ЖД станции участковые (справа), ЖД станции участковые (слева), ЖД станции промежуточные (справа), ЖД станции промежуточные (слева), ЖД станции предприятия (слева), ЖД станции предприятия (справа), разъезд (справа).
Создание чертежа поперечников
Robur создает чертежи поперечников по шаблону.
Создание чертежа поперечников по шаблону
Поперечный профиль по шаблону является универсальным способом генерации чертежа поперечного профиля.Чертеж поперечников имеет заданную в шаблоне шапку.
Для того, чтобы создать поперечники по шаблону необходимо выполнить следующие действия:
1.При помощи кнопки
в окне Поперечник пометьте поперечники, которые вы хотите начертить;
2.Выберите элемент меню Проект – Создать чертеж – Поперечники по шаблону откроется диалоговое окно:
