Глава7. Создание черных поперечных профилей |
143 |
|
|
3.Укажите правую точку линии интерполированной земли, при этом от левой точки за курсором потянется отрезок белого цвета и нажмите левую кнопку мыши.
Примечание:
•Левые и правые точки интерполированной земли должны быть точками на черном профиле;
•Все изменения поперечного интерполированного профиля переносятся на продольный интерполированный профиль;
Выбор группы поперечников
Группа выбранных поперечников располагается на непрерывном участке трассы, задаваемого пикетом начала и пикетом конца. Участок, на котором выбраны поперечники, называется текущим. Текущий участок отображается в селекторе поперечников в формате Sta1–Sta2, где Sta1 – пикет начала участка; Sta2 – пикет конца участка. Если пикет начала не равен пикету конца участка, то пикеты отображаются через дефис, как показано на рисунке:
Первым отображается пикет того сечения, которое в данный момент находится на экране.
В частном случае, если пикет начала и пикет конца участка совпадают, то выбранным является только один поперечник на данном пикете.
Выбранный участок отображается селектором участков.

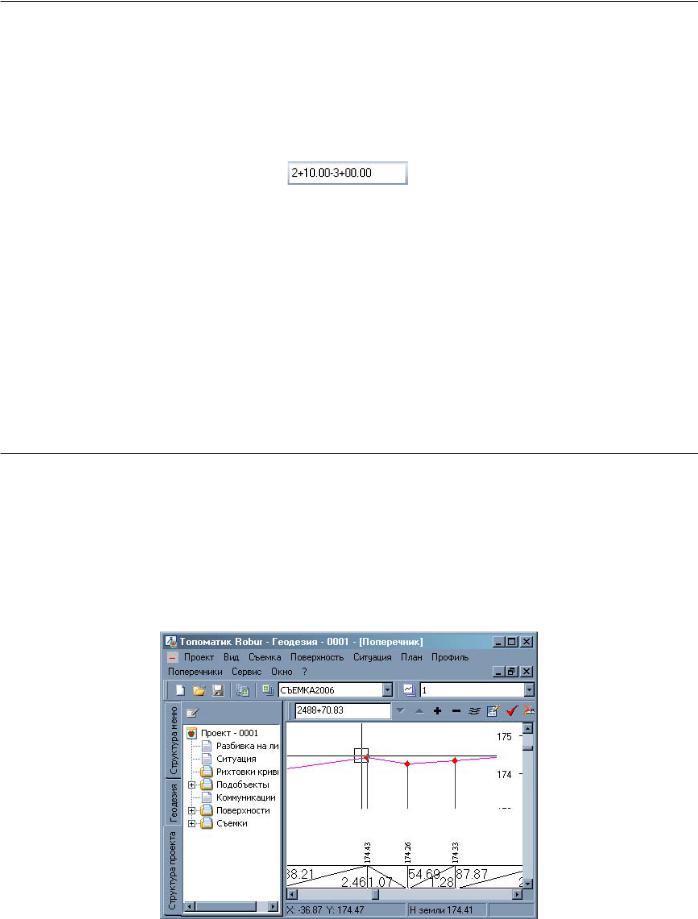

Для выбора группы поперечников вы можете использовать следующие способы:
1.Перемещайтесь по списку поперечников при помощи клавиатуры или кнопок на панели инструментов, удерживая кла-
вишу Shift;
2.Печатайте пикеты начала и конца участка, в формате Sta1–Sta2, в селекторе поперечников и нажмите Enter.
Удаление поперечников из списка
Для того, чтобы удалить один или более поперечников выполните следующие действия:
1.Сделайте текущим поперечник, который вы хотите удалить, или выберите группу поперечников;
2.Выберите пункт меню Поперечники - Удалить поперечник или нажмите кнопку на панели инструментов в окне Поперечник, или нажмите клавишу Delete.
Примечание: Если вы редактировали черный поперечник, а затем удалили его из списка, то данные автоматически не удаляются из таблицы черных поперечников.
Удалить точки на черном поперечнике
Функция предназначена для удаления точек на черном поперечнике. Для удаления необходимо выполнить следующие действия:
1.Выберите пункт меню Поперечники - Удалить точки на черном поперечнике или нажмите на кнопку на панели Поперечник. При этом курсор примет форму перекрестья, а точки на черном поперечнике будут подсвечены голубым цветом;
2. Наведите курсор на точку, которую необходимо удалить и нажмите левую кнопку мыши.

Глава7. Создание черных поперечных профилей |
144 |
|
|

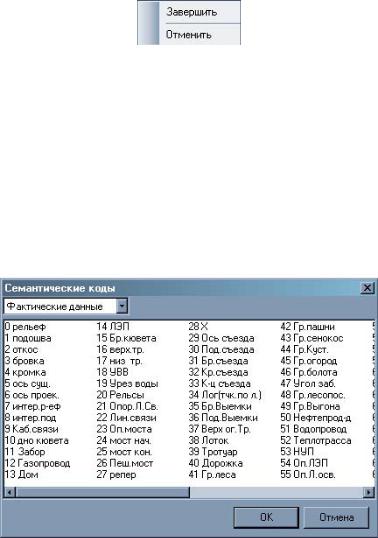

3.Для отмены удаления точки нажмите правую кнопку мыши, и во всплывающем меню выберите пункт Отменить;
4.Для выхода из режима удаления точек нажмите правую кнопку мыши, и во всплывающем окне выберите пункт Завер-
шить.
Назначить коды точек
Функция предназначена для задания семантических кодов точкам текущего черного поперечника. Для этого необходимо выполнить следующие действия:
1.Выберите пункт меню Поперечники - Назначит коды точек или нажмите на кнопку на панели инструментов Поперечник. При этом курсор примет форму перекрестья, а точки на черном поперечнике будут подсвечены голубым цветом;
2.Наведите курсор на точку, которой необходимо назначить код и нажмите левую кнопку мыши. Откроется диалоговое окно семантических кодов:
3.Выберите нужный код и нажмите ОК. При этом точка изменит цвет с голубого на бледно-зелёный;
4.Для выхода из режима задания кодов точкам нажмите правую кнопку мыши.

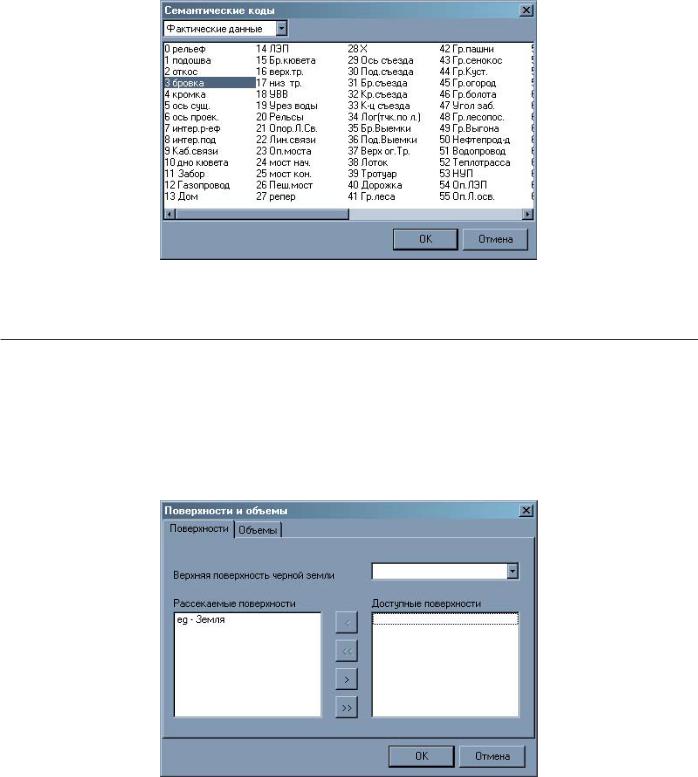

Подсветить точки
Для выделения точек на поперечнике, имеющих заданный семантический код, необходимо выполнить следующие действия:
1.Выберите элемент меню Поперечники – Подсветить точки или нажмите кнопку на панели инструментов Поперечник. Откроется диалоговое окно семантических кодов:

Глава7. Создание черных поперечных профилей |
145 |
|
|
2. Укажите коды точек, которые вы хотите подсветить;
4.Нажмите ОК.
Те точки, у которых один из семантических кодов совпадает с выбранным, будут подсвечены голубым цветом.
Примечание: Вы можете использовать мышь и комбинации клавиш Ctrl и Shift, как в проводнике Windows.

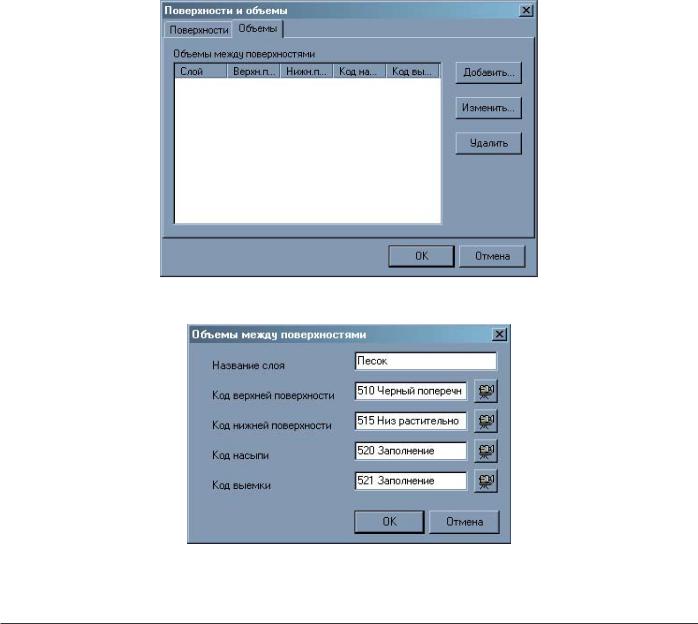

Поверхности и объемы
Данная опция позволяет отображать на поперечном профиле дополнительные сечения по выбранным поверхностям, а также вычислять объем между двумя заданными поверхностями. Для этого выберите элемент меню Поперечники – Поверхности и объемы. Откроется диалоговое окно, содержащее две вкладки: Поверхности и Объемы.
Вкладка Поверхности позволяет отобразить в окне Поперечник все те поверхности, которые указаны в поле Рассекаемые поверхности. Для этого при помощи кнопок переместите нужные поверхности из окна Доступные поверх-
ности в окно Рассекаемые поверхности соответственно.
Вкладка Объемы позволяет вычислить объем между двумя существующими поверхностями и передать данные вычислений в ведомость объемов. Для этого в появившемся диалоговом окне выберите кнопку Добавить.

Глава7. Создание черных поперечных профилей |
146 |
|
|
Появится диалоговое окно:
Введите название слоя, объем которого необходимо подсчитать.
Укажите коды верхней и нижней поверхности ограничивающих данный слой, а также коды насыпи и выемки и выберите ОК.
Примечание: 1. Код необходимой поверхности можно уточнить воспользовавшись командой меню Поверхность - Поверхности и в появившемся окне выберите кнопку Свойства. 2. Для задания кодов насыпи и выемки воспользуйтесь зарезервированными кодами 520-531.
Данный слой будет отражен в окне вкладки Поверхности и Объемы. При необходимости данные можно легко подкорректировать при помощи кнопки Изменить.
