3. Выберите кнопку ОК.

Примечание: В отличае от функции Перенести повернуть масштабировать, в функции Переместить и повернуть по-

добъект масштабировать нельзя;

Подбор оси пути (рихтовки)

Данный программный модуль позволяет, на основании съемочных данных по существующего пути, рассчитывать и выправлять его прямолинейные и криволинейные участки. В процессе расчетов автоматически формируются необходимые графики, наглядно демонстрирующие искомые кривые, формируется ось подобъекта и создается ведомость рихтовок.

Исходными данными являются съемочные точки подобъекта, снятые с необходимым интервалом. При их наличии, решение задачи по расчету рихтовок включает в себя следующие этапы:

1.Назначение прямолинейных и криволинейных участков. Получение первого приближения отрихтованного пути;

2.Редактировние прямолинейных и криволинейных участков, при необходимости;

3.Построение выправленного пути и ведомости рихтовок, а также формирование графика кривизны. Основные термины, используемые при описании функций рихтовок:

•Объект рихтовок - объект, созданный из подобъекта (оси пути), с которым работают функции рихтовок. При необходимости может быть сохранён в виде подобъекта;

•Рихтуемый объект пути - подобъект, из которого был создан текущий объект рихтовок.

Список рихтовок

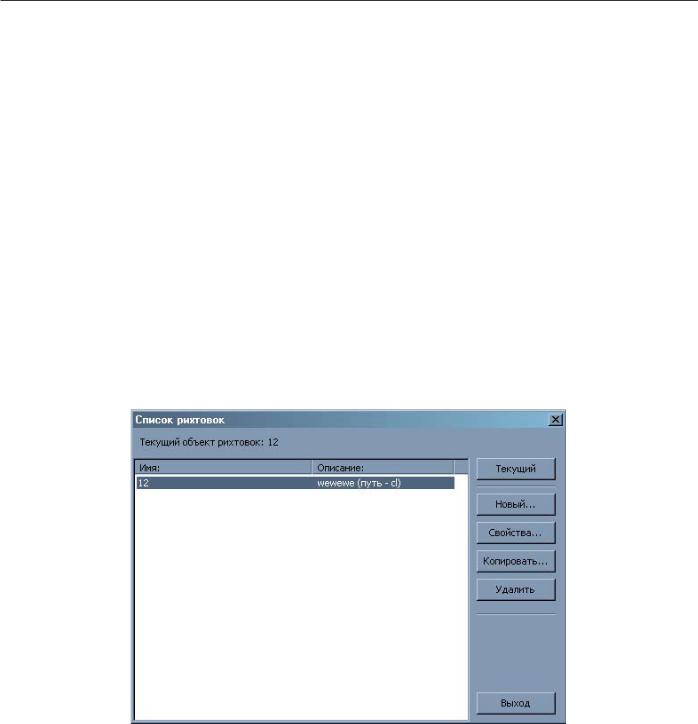

Функция Список рихтовок позволяет управлять объектами рихтовок (вариантами прохождения оси трассы) - их созданием, удалением, своиствами. Для этого необходимо выполнить следующие действия:

1.Выберите пункт меню План - Подбор оси пути (рихтовка) - Список рихтовок или нажмите кнопку на панели

Рихтовки;

2.Откроется диалоговое окно:

•Кнопка Текущий делает выделенный объект рихтовок текущим;

•Кнопка Новый создаёт новый объект рихтовок. При нажатии на неё открывается диалоговое окно:

В выпадающем списке Рихтуемый объект пути выберите имя подобъекта (оси), который будет взят за основу создаваемого объекта рихтовок. Задайте имя объекта рихтовок и его описание в соответствующие поля и нажмите кнопку ОК.

•Кнопка Свойства отображает свойства объекта рихтовок при помощи диалогового окна:

•Кнопка Копировать позволяет копировать выделенный объект рихтовок. При этом откроется диалоговое окно:

Необходимо в выпадающем списке выбрать копируемый объект рихтовок, и задать новое имя объекта, а затем нажать кнопку ОК.

•Кнопка Удалить производит удалить выделенный объект рихтовок. При этом откроется диалоговое окно с подтверждением удаления:

• Кнопка Выход закрывает диалоговое окно, сохраняя все изменения.

Создать подобъект пути

Функция позволяет построить по текущему объекту рихтовок новый подобъект трассы (новую ось трассы). Для этого необходимо выполнить следующие действия:

1.Выберите пункт меню План - Подбор оси пути (рихтовка) - Создать подобъект пути или нажмите кнопку на панели Рихтовки. Откроется диалоговое окно:

2. Введите имя подобъекта (оси трассы), который будет построен по текущему объекту рихтовок и нажмите ОК.

Рихтовки на плане

Группа функций позволяющих выполнять рихтовки выбранного подобъекта на плане, позволяет учитывать при рихтовке расположение объектов ситуации. Содержит в себе следующие функции:

1.Показать окно - Открывает окно с объектом рихтовок. Для этого необходимо выбрать пункт меню План - Подбор оси пути (рихтовка) - Рихтовки на плане - Показать окно;

2.Задать границу - позволяет задавать границы прямых и кривых участков пути на чертеже плана. Для этого необходимо выполнить следующие действия:

•Выберите пункт меню План - Подбор оси пути (рихтовка) - Рихтовки на плане - Задать границу или нажмите на кнопку на панели Рихтовки. При этом курсор примет форму перекрестья.

•Задайте с помощью нажатия левой кнопки мыши границы прямых и кривых участков. При дальнейшем редактировании вы можете произвольно двигать точки границ при помощи мыши, при этом величины рихтовки будут перещитываться автоматически;

•Для выхода из режима нажмите правую кнопку мыши.

3.Удалить границу - позволяет удалять границы прямых и кривых участков объекта рихтовок. Для этого необходимо выполнить следующие действия:

•Выберите пункт меню План - Подбор оси пути (рихтовка) - Рихтовки на плане - Удалить границу или нажмите на кнопку на панели Рихтовки. При этом курсор примет форму перекрестья;

•Наведите курсор на точки границ, которые необходимо удалить, и нажмите левую кнопку мыши;

•Для выхода из режима нажмите правую кнопку мыши.

Рихтовки на графике кривизны

График кривизны позволяет наглядно оценить степень кривизны трассы. С его помощью можно определить радиус кривизны кривой и значение рихтовки в любом месте на трассе.

Рихтовки на графике кривизны - группа функций позволяющих выполнять рихтовки выбранного подобъекта на графике кривизны, позволяет расчитывать геометрические параметры рихтовок по заданным ограничениям. Содержит в себе следующие функции:

1.Показать график кривизны - открывает окно графика кривизны. Для этого необходимо выбрать пункт меню План -

Подбор оси пути (рихтовки) - Рихтовки на графике кривизны - Показать график кривизны или нажать на кнопку

на панели Рихтовки;

2.Добавить границу - позволяет задать границы прямых и кривых участков на графике кривизны. Для этого необходимо выполнить следующие действия:

•Выберите пункт меню План - Подбор оси пути (рихтовки) - Рихтовки на графике кривизны - Добавить границу,

или нажмите кнопку в окне График кривизны. При этом курсор примет форму перекрестья;

•Наведите курсор на точку на графике кривизны в которой вы хотите задать границу (точка будет обозначена окружностью) нажмите левую кнопку мыши;

•Для выхода из режима нажмите правую кнопку мыши.

3.Удалить границу - Позволяет удалить точки границ прямых и кривых участков с графика кривизны. Для этого необходимо выполнить следующие действия:

•Выберите пункт меню План - Подбор оси пути (рихтовки) - Рихтовки на графике кривизны - Удалить границу, или нажмите кнопку в окне График кривизны. При этом курсор примет форму перекрестья;

•Наведите курсор на точки границы, которые необходимо удалить, и нажмите левую кнопку мыши;

•Для выхода из режима нажмите правую кнопку мыши.

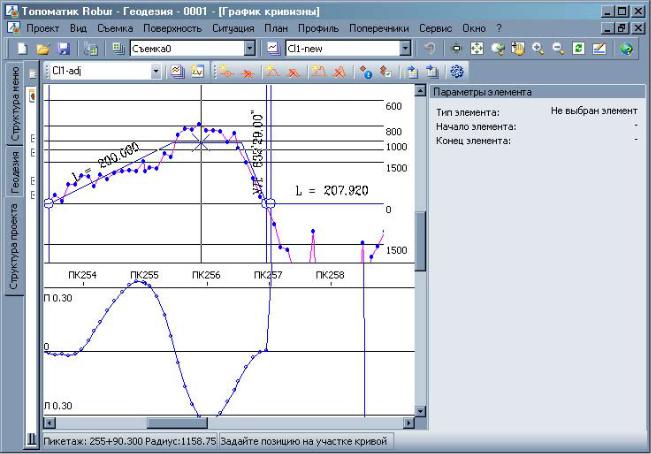

4.Создать кривую - позволяет автоматически создать кривую на выбранном участке объекта рихтовок. Для этого необходимо выполнить следующие действия:

•Выберите пункт меню План - Подбор оси пути (рихтовки) - Рихтовки на графике кривизны - Создать кривую, или нажмите на кнопку в окне График кривизны. При этом курсор примет форму перекрестья;

•С помощью привязок выберите участок, на котором необходимо создать кривую (середина участка будет обозначена треугольником) и нажмите левую кнопку мыши;

•Для выхода из режима нажмите правую кнопку мыши.

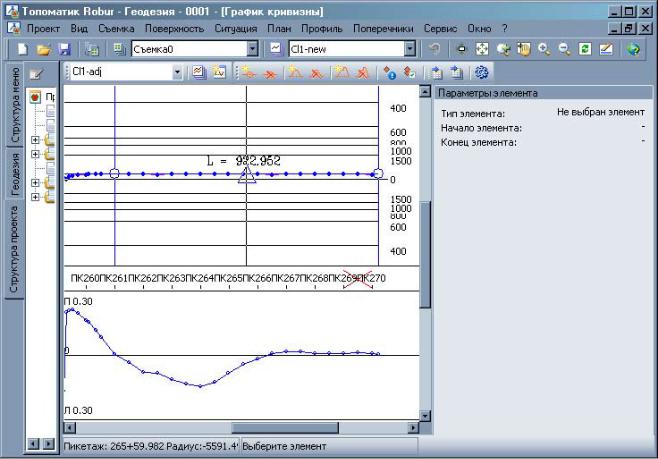

5.Создать линию - заменяет кривую на прямой участок, т. е. выполняет действия, обратные команде Создать кривую. Для этого необходимо выполнить следующие действия:

•Выберите пункт меню План - Подбор оси пути (рихтовки) - Рихтовки на графике кривизны - Создать линию, или нажмите на кнопку в окне График кривизны. При этом курсор примет форму перекрестья;

•С помощью привязок выберите участок, на котором необходимо создать линию, вместо кривой (середина участка будет обозначена треугольником) и нажмите левую кнопку мыши;

•Для выхода из режима нажмите правую кнопку мыши.

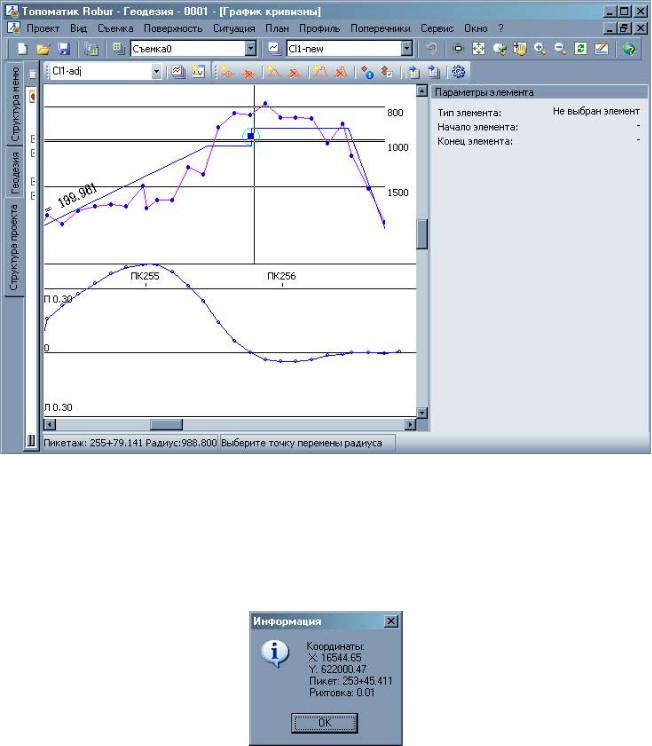

6.Добавить радиус - позволяет вводить многорадиусные кривые, вместо однорадиусных кривых. Для этого необходимо выполнить следующие действия:

•Выберите пункт меню План - Подбор оси пути (рихтовки) - Рихтовки на графике кривизны - Создать радиус, или нажмите на кнопку в окне График кривизны. При этом курсор примет форму перекрестья;

•С помощью привязок выберите точку на кривой, где необходимо добавить кривую другого радиуса (точка привязки на кривой будет обозначена пересекающимися по диагоналям отрезками) и нажмите левую кнопку мыши. Если в заданной точке возможно вписать кривую, то она добавлена. При невозможности вписать кривую в указанной точке, кривая будет построена из условия расположения на минимально возможном расстоянии до заданной точки;

•Для выхода из режима нажмите правую кнопку мыши.

7.Удалить радиус - удаляет выбранную вписаную кривую, т.е. выполняет действия, обратные команде Создать радиус. Для этого необходимо выполнить следующие дйствия:

•Выберите пункт меню План - Подбор оси пути (рихтовки) - Рихтовки на графике кривизны - Удалить радиус, или нажмите на кнопку в окне График кривизны. При этом курсор примет форму перекрестья;

•При помощи привязок наведите курсор на желтый квадрат находящийся на линии обозначения радиуса (он будет обведен окружностью) и нажмите левую кнопку мыши;

•Для выхода из режима нажмите правую кнопку мыши.

8.Информация о точке - позволяет получить информацию о выбранной точке. Для этого необходимо выполнить следующие действия:

•Выберите пункт меню План-Подборосипути(рихтовки)-Рихтовкинаграфикекривизны-Информацияоточке,

или нажмите на кнопку в окне График кривизны. При этом курсор примет форму перекрестья;

•При помощи привязок наведите курсор на точку на графике кривизны о которой необходимо получить информацию (точка будет обвеюена окружностью) и нажмите левую кнопку мыши. Откроется окно с информацией о точке:

•Нажмите кнопку ОК;

•Для выхода из режима нажмите правую кнопку мыши.

9.Показать/скрыть точку - позволяет скрыть выбранную съемочную точку и исключить её из расчетов. Для этого необходимо выполнить следующие действия:

•Выберите пункт меню План - Подбор оси пути (рихтовки) - Рихтовки на графике кривизны - Показать/скрыть точку, или нажмите на кнопку в окне График кривизны. При этом курсор примет форму перекрестья;

•Для скрытия точки наведите курсор на точку, которую необходимо скрыть, и нажмите на левую кнопку мыши. Если в настройках включена опция Отображать скрытые точки, то точка окраситься в красный цвет, если опция выключенато точка не будет отображаться.

•Для отображения точки наведите курсор на скрытую точку (подсвеченную красным цветом, при включенной опции Отображать скрытые точки) и нажмите на левую кнопку мыши;

•Для выхода из режима нажмите правую кнопку мыши.

10.Создать ведомость по элементу. - позволяет создать рихтовочную ведомость для выбранного элемента. Для этого необходимо выполнить следующие действия:
