Глава 1. Начало работы |
14 |
|
|

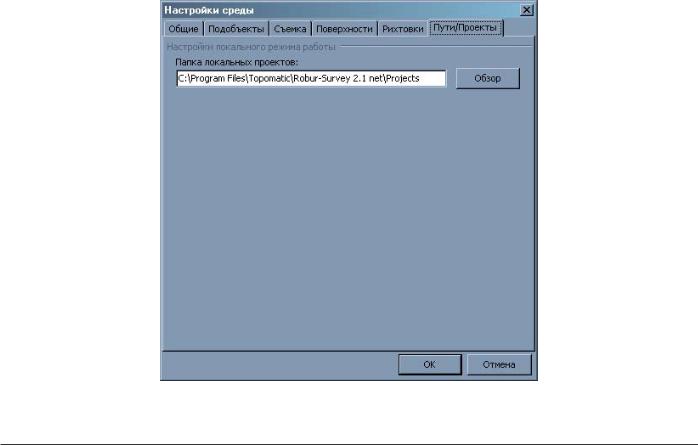

Вы можете задать другую папку на локальном диске компьютера, либо указать папку на сервере. Изменения вступают в силу после рестарта программы.
Примечание:
1.Рекомендуется сразу же после установки Robur создать специальную папку для хранения проектов (например, c:\Проекты) и указать эту папку в качестве корневой на данной вкладке окна настройки;
2.Если у вас высокоскоростная сеть, вы можете разместить папку с проектами на сетевом диске, тогда все пользователи Robur будут иметь доступ к проектам;
3.Мы НАСТОЯТЕЛЬНО вам рекомендуем по окончании работы ежедневно создавать резервную копию содержимого корневой папки с проектами.
Настройка «горячих клавиш»
Для того, чтобы назначить элементом меню Горячую клавишу:
1. Выберете элемент меню Сервис - Горячие клавиши. Откроется диалоговое окно:
