2Введите длину, на которую необходимо удлинить примитив и выберите ОК. При вводе отрицательной дельты длины, примитив будет укорочен на заданное значение;

3.Далее при помощи курсора укажите сторону продления;

4.Для выхода из данного режима нажмите правую клавишу мыши.

Редактирование полилиний

Большинство операций редактирования полилиний, аналогичны применяемым для редактирования структурных линий

(см. Главу Создание цифровой модели рельефа).

Вы можете для указанной полилинии: вставлять, удалять и перемещать ее узлы; разрывать или объединять несколько полилиний в одну.

Удаление узла полилинии

При удаление узла, полилиния соединит две соседних точки. Для того, чтобы удалить узел из полилинии:

1.Выберите элемент меню Ситуация – Полилинии – Удалить узел, появится графический курсор в виде перекрестия;

2.Укажите полилинию, из которой вы хотите удалять узел;

3.Укажите узел на линии, который вы хотите удалить;

4.При необходимости выберите другой узел для удаления;

5.После окончания операции дважды нажмите правую кнопку мыши.

Вставка узла в полилинию

При вставке узла в полинию образуются две новые связи между ее соседними узлами. Для того, чтобы вставить узел:

1.Выберите элемент меню Ситуация – Полилинии – Вставить узел, появится графический курсор в виде перекрестия;

2.Укажите полилинию, в которую вы хотите вставить узел;

3.Далее укажите сегмент на выделенной линии, где вы хотите вставить новый узел. Из двух соседних узлов потянутся две «резиновые нити», подведите курсор к месту вставки узла и щелкните левой кнопкой мыши;

4.Для выхода из этого режима дважды щелкните правой кнопкой мыши.

Разрыв полилинии

Для того, чтобы разбить одну полилинию на несколько:

1.Выберите элемент меню Ситуация – Полилинии – Разорвать полилинию, появится графический курсор в виде перекрестия;

2.Укажите структурную линию, которую вы хотите разорвать;

3.Затем укажите узел, в котором линия будет разорвана;

4.Для выхода из этого режима нажмите правую кнопку мыши.

Объединение полилиний

Вы можете объединить две полилинии, имеющие одну общую конечную точку. Для этого:

1.Выберите элемент меню Ситуация – Полилинии – Объединить полилинии, появится графический курсор в виде перекрестия;

2.Укажите первую полилинию при помощи левой кнопки мыши;

3.Укажите вторую полилинию, которая должна быть пристыкована к первой;

4.Для выхода из этого режима нажмите правую кнопку мыши.

Привязки

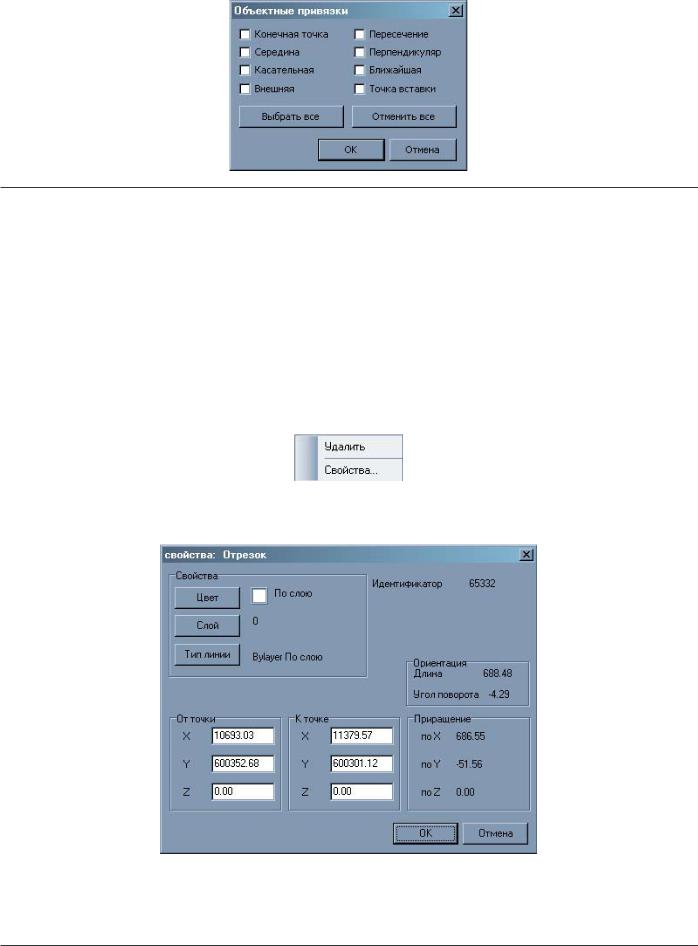

Для задания требуемого типа привязок выберите элемент меню Ситуация-Средства-Привязки или кнопку на панели Средства и измерения. Появится диалоговое окно:
