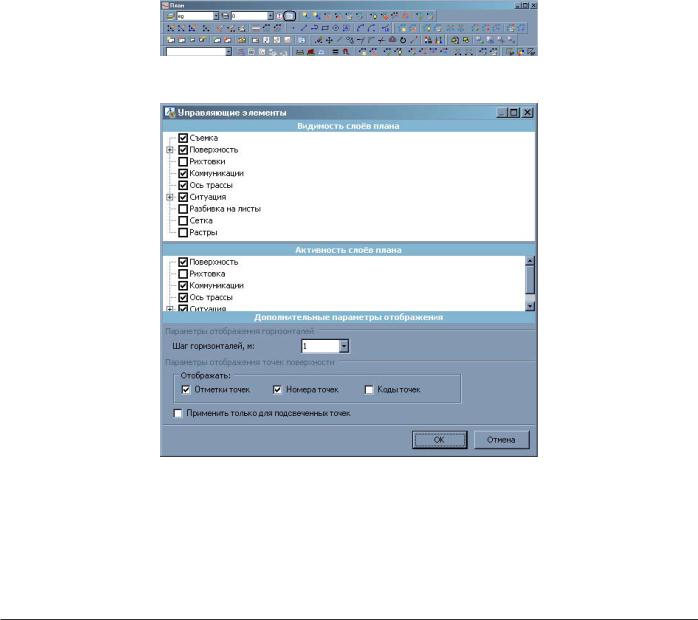

Откроется диалоговое окно управляющих элементов:
Видимость слоев плана определяет, будут ли соответствующие слои отображаться в окне плана трассы. Активность слоев плана разрешает или запрещает возможность изменения соответствующих слоев при помощи
мыши.
Настройка параметров рабочей среды
Вы можете изменять форму представления данных в Robur при помощи окна Настройки параметров рабочей сре-
ды.
Для того, чтобы открыть окно параметров рабочей среды выберете элемент меню Сервис-Настройка.
Примечание: Окно настройки параметров рабочей среды можно открыть сразу после запуска Robur, выбрав кнопку Настройка в окне выбора проекта.
Данные в окне сгруппированы на вкладках:
•Общие;
•Подобъекты;
•Съемка;
•Поверхности;
•Пути/Проекты.
Вкладка Общие
Вкладка Общие определяет Цвет фона, Размер курсора и Размер прицела курсора, которые будут отображаться на экране компьютера.
Глава 1. Начало работы |
11 |
|
|
Вкладка Подобъекты
Вкладка Подобъекты определяет, как данные будут отображаться в графическом окне.
Вкладка имеет две панели Продольный профиль и Поперечные профили.
Поля Размер шрифта задают высоту текста на экране компьютера, соответственно, в окне профиля и в окне поперечного профиля.
Отношение вертикального масштаба является отношением вертикального масштаба к горизонтальному.
При проектировании объектов, где часто заданы черные отметки, рационально установить галочку Фиксированный шрифт. В этом случае размер шрифта будет всегда одинаковый, и не будет изменяться при масштабировании.
На панели Отображение черного профиля можно выбрать варианты отображния черного профиля в окне Профиль.
Глава 1. Начало работы |
12 |
|
|
Вкладка Съемка
Вкладка Съемка определяет, как съемочные данные будут отображаться в графическом окне.
Параметры на вкладке определяют цвет и размер шрифта представления съемочных данных.
Вкладка Поверхности
На вкладке Поверхности представлены параметры по умолчанию для вновь создаваемых проектов.
Параметры на вкладке определяют цвет элементов которые будут отображаться на экране компьютера.
На панели Прочие настройки располагается флажок Динамически вычислять отметку. Если этот флажок помечен, то при перемещении графического курсора в окне плана трассы программа постоянно будет вычислять отметки под курсором по цифровой модели.
Глава 1. Начало работы |
13 |
|
|
Вкладка Рихтовки
Вкладка Рихтовки определяет, как будут отображаться данные рихтовок в графическом окне:
Параметры на вкладке определяют цвет и геометрические параметры Рихтовок:
•Минимальная длина отрезка прямой - минимально возможное значение прямой вставки;
•Шаг рихтовок при создании ведомостей - значение шага Рихтовок в ведомостях;
•Минимальный радиус для исключения точек - ограничение по минимальному допустимому значеню радиуса, вписываемого между съемочными точками.
•Соотношение радиусов 1 к - знаменатель для константы при расчётах промежуточной переходной кривой при сопряжениях кривых.
Вкладка Пути/Проекты
Вкладка Папки/Проекты определяет корневую папку с вашими проектами. По умолчанию указываетcя папка Projects, которая располагается в папке Robur - Survey 2.1 Net.
Примечание: Вкладку Пути/Проекты можно открыть сразу после запуска Robur, выбрав кнопку Настройка в окне выбора проекта.
