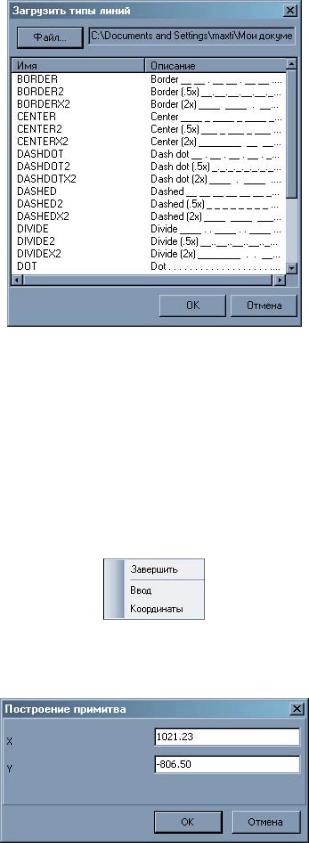

3. Выберите нужные типы линий, а затем кнопку OK.
Ввод примитивов
Создание точки
Для ввода точки выберите элемент меню Ситуация–Рисовать –Точка или кнопку
на панели Примитивы. Ввод точек можно осуществлять двумя способами:
1.При помощи графического курсора укажите положение точки на чертеже и нажмите левую клавишу мыши. При необходимости укажите положение следующей точки. Затем нажмите правую клавишу мыши и в появившемся диалоговом окне выберите пункт Завершить;
2.При помощи графического курсора укажите положение точки на чертеже и нажмите правую клавишу мыши. Появится контекстное меню:
Далее выполните одно из указанных действий:
•Выберите пункт Завершить для завершения ввода точек;
•Выберите пункт Ввод для ввода точки и продолжения работы в данном режиме;
•Выберите пункт Координаты для введения точных координат точки. При этом появится диалоговое окно:
В появившемся окне введите требуемые координаты.
Для выхода из режима ввода точек щелкните правой кнопкой мыши и в появившемся диалоговом окне выберите пункт
Завершить.
Создание отрезка
Для ввода отрезка выберите элемент меню Ситуация–Рисовать –Отрезок или кнопку

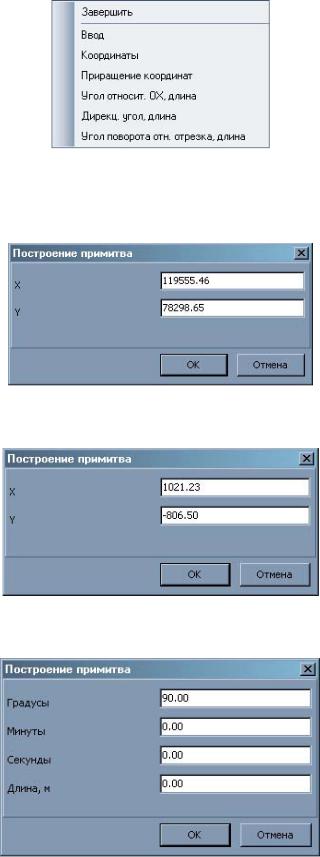

на панели Примитивы. Robur запрашивает начальную и конечную точки отрезка, рисует отрезок и продолжает запрашивать точки до тех пор, пока не будет нажата правая кнопка мыши. При нажатии на правую кнопку мыши появляется контекстное меню:
Глава4. Редактирование ситуации |
87 |
|
|
|
|
Далее выполните одно из указанных действий:
•Выберите пункт Завершить для завершения ввода отрезка;
•Выберите пункт Ввод для ввода отрезка и продолжения работы в данном режиме;
•Выберите пункт Координаты для введения точных координат отрезка. При этом появится диалоговое окно:
В появившемся окне введите требуемые координаты.
•Выберите пункт Приращение координат для построения отрезка путем указания координат приращения по отношению к существующим. При этом появится диалоговое окно:
В появившемся окне введите требуемые координаты приращения.
•Выберите пункт Угол относительно ОХ для введения отрезка с требуемым углом наклона по отношению к оси Х. Появится диалоговое окно:
Укажите угол относительно оси Х и длину отрезка, затем выберите ОК.

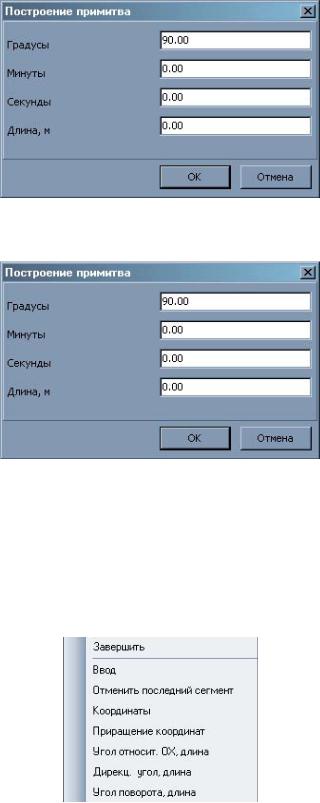

•Выберите пункт Дирекционный угол для введения отрезка с требуемым дирекционным углом. Появится диалоговое окно:
Глава4. Редактирование ситуации |
88 |
|
|
|
|
Укажите дирекционный угол и длину отрезка, затем выберите ОК.
•Выберите пункт Угол поворота относительно отрезка для введения отрезка с требуемым углом поворота относительно уже построенного отрезка. Появится диалоговое окно:
Укажите угол поворота и длину отрезка, затем выберите ОК.
Для выхода из режима создания отрезков щелкните правой кнопкой мыши.
Создание полилинии
Полилиния представляет собой единый примитив, состоящий из прямых и/или круговых сегментов.
ДлявводаполилиниивыберитеэлементменюСитуация–Рисовать–Полилинияиликнопку
напанелиПримитивы. Roburпоследовательнозапрашиваетточкиполилинии,дотехпор, поканебудетнажатаправаякнопкамыши.При нажатии на правую кнопку мыши появляется контекстное меню:
Далее выполните одно из указанных действий:
•Выберите пункт Завершить для завершения ввода полилинии;
•Выберите пункт Ввод для ввода полилинии и продолжения работы в данном режиме;
•Выберите пункт Отменить последний сегмент для отмены последнего введенного сегмента полилинии и продолжения работы в данном режиме;

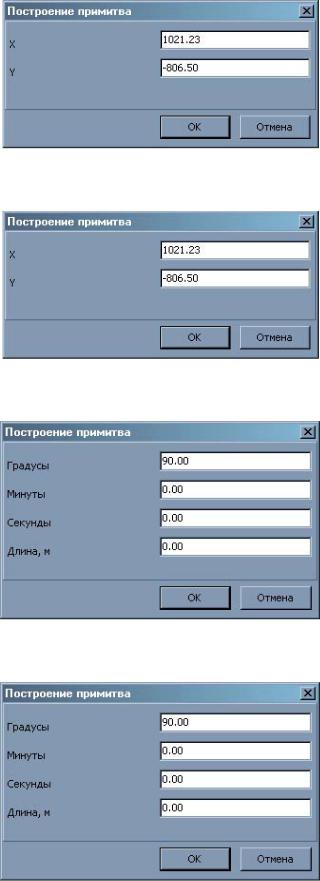

•Выберите пункт Координаты для введения точных координат вершины полилинии. При этом появится диалоговое окно:
Глава4. Редактирование ситуации |
89 |
|
|
|
|
В появившемся окне введите требуемые координаты.
•Выберите пункт Приращение координат для построения полилинии путем указания координат приращения по отношению к существующим. При этом появится диалоговое окно:
В появившемся окне введите требуемые координаты приращения.
•Выберите пункт Угол относительно ОХ, длина для введения полилинии с требуемым углом наклона, по отношению к оси Х. Появится диалоговое окно:
Укажите угол относительно оси Х и длину сегмента полилинии, затем выберите ОК.
•Выберите пункт Дирекционный угол, длина для введения полилинии с требуемым дирекционным углом. Появится диалоговое окно:
Укажите дирекционный угол и длину сегмента полилинии, затем выберите ОК.
•Выберите пункт Угол поворота, длина для введения сегмента полилинии с требуемым углом поворота относительно уже построенного сегмента. Появится диалоговое окно:
