Глава 2. Создание цифровой модели рельефа |
53 |
4. Выберете кнопку ОК.
Ввод и редактирование коммуникаций
Данный модуль имеет набор инструментов для создания и редактирования линий коммуникаций. Созданная модель будет отображаться в окнах План, Профиль и Поперечник. Под коммуникациями могут пониматься как инженерные сети (водопровод, канализация, силовые кабели и т. д.), так и инженерные сооружения (заборы, ограды и т. д.).
Создание коммуникации
Для того, что бы создать новую коммуникацию:
1.Выберите элемент меню Поверхность - Коммуникации – Создать или кнопку на панели Коммуникации. На экране появится графический курсор;
2.Последовательно укажите начальную точку, точки изменения направления и конечную точку коммуникации. Точки выбираются нажатием левой кнопки мыши. При этом на экране появляется диалоговое окно, в котором вам предлагается ввести высотную отметку коммуникации.

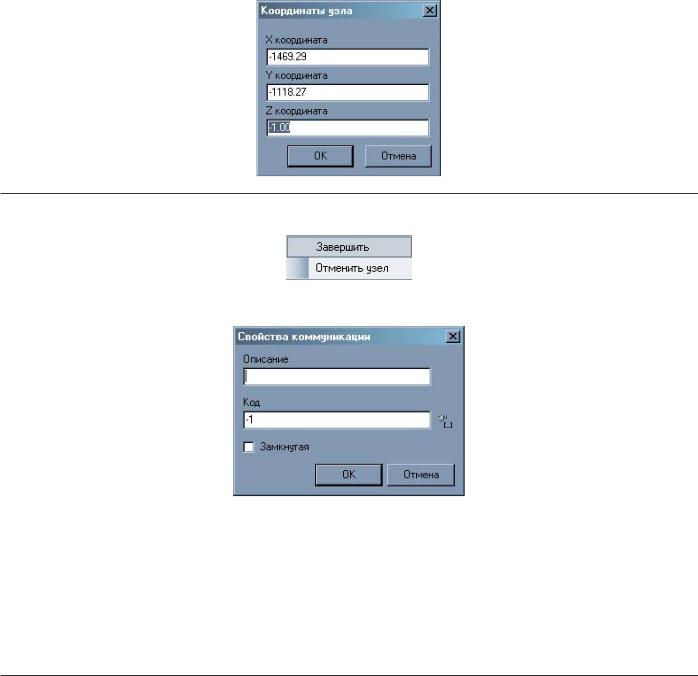

Примечание: При нажатии правой кнопки появляется контекстное меню, в котором вы можете завершить ввод коммуникации или отменить последнюю введенную точку.
При завершении ввода коммуникации на экране открывается окно Свойства коммуникации:
3. Задайте при необходимости семантический код коммуникации и необязательное описание.
Удаление коммуникации
Для того, чтобы удалить коммуникацию:
1.Выберите элемент меню Поверхность - Коммуникации – Удалить или кнопку на панели Коммуникации, на экране появится курсор;
2.Выберите коммуникацию, которую следует удалить, нажав левую кнопку мыши. Выбранная коммуникация подсветится желтым цветом. Теперь, для подтверждения удаления подсвеченной коммуникации, нажмите правую кнопку мыши;
Примечание:
1.Можно также удалить коммуникацию, щелкнув по ней правой кнопкой мыши и выбрав команду Удалить из появившегося контекстного меню.
2.Длявызоваконтекстногоменю,должнабытьустановленаопцияКоммуникациивполеАктивностьслоевокнаУправ-

Глава 2. Создание цифровой модели рельефа |
54 |
ляющие элементы.
Подсвечивание коммуникации
Для того, чтобы подсветить коммуникацию:
1.Выберите элемент меню Поверхность - Коммуникации – Подсветить или кнопку на панели Коммуникации, на экране появится курсор;
2.Выберите коммуникацию, которую следует подсветить, нажав левую кнопку мыши. Выбранная коммуникация подсветится желтым цветом;
3.Для выхода из этого режима нажмите правую кнопку мыши.
Ввести линейный объект
Линейными объектами являются искусственные сооружения, которые не относятся к коммуникациям и не имеют отметок (заборы, ограды, электропастухи и т. п.). Для их задания необходимо выполнить следующие действия:
1.Выбрать пункт меню Поверхность - Коммуникации - Ввести линейный объект;
2.Ввести линейный объект (см пункт Создание коммуникации). По правому щелчку мыши появится диалоговое окно;
3.Введите семантический код линейного объекта в окно Код и необязательное описание в окно Описание;
4.Выберите кнопку ОК.

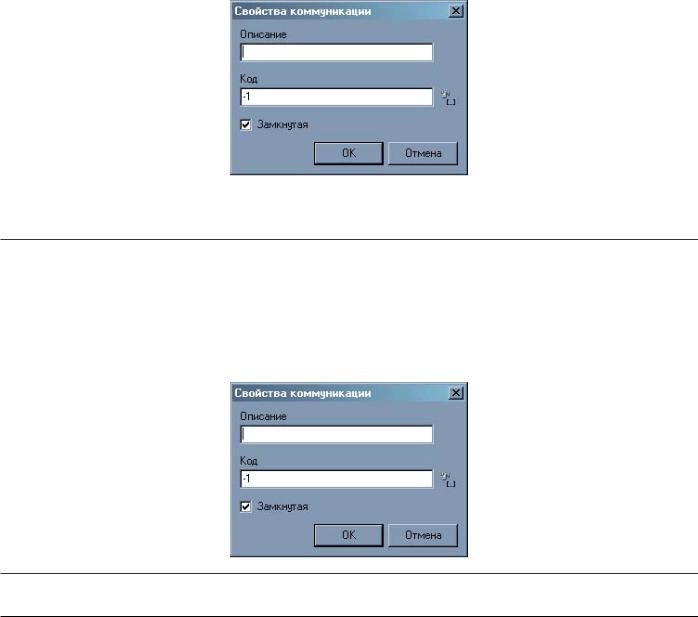

Примечание: Для задания замкнутых линейных объектов используйте флаг Замкнутая.
Свойства коммуникации
Для редактирования свойств коммуникации:
1.Выберите элемент меню Поверхность - Коммуникации – Свойства или кнопку на панели Коммуникации.
2.Затем при помощи графического курсора выберите коммуникацию, свойства которой вы хотите изменить. Откроется диалоговое окно:
Примечание: Данное окно, можно также открыть, щелкнув по нужной коммуникации правой кнопкой мыши и выбрав команду Свойства из контекстного меню.
В данном диалоговом окне вы можете изменить семантический код коммуникации, и ее описание;
3.Для выхода из этого режима нажмите правую кнопку мыши.
Редактирование коммуникаций
Большинство операций редактирования коммуникаций, аналогичны применяемым для редактирования структурных

Глава 2. Создание цифровой модели рельефа |
55 |
линий. Вы можете для указанной коммуникации: вставлять, удалять и перемещать ее узлы; разрывать или объединять несколько коммуникаций в одну.
Разделение коммуникаций
Для того, чтобы разбить одну коммуникацию на несколько:
1.Выберите элемент меню Поверхность - Коммуникации – Разделить или кнопку на панели Коммуникации. На экране появится графический курсор в виде перекрестия; укажите коммуникацию, которую вы хотите разделить. Линия будет выделена желтым цветом;
2.Затем последовательно укажите узлы, в которых коммуникация будет разорвана. При этом одна часть останется выделенной желтым цветом, а вторая белым;
3.Для выхода из этого режима нажмите правую кнопку мыши.
Примечание: Для разделения коммуникаций, также можно щелкнуть правой кнопкой мыши по требуемому узлу, а затем из появившегося контекстного меню выбрать команду Разделить коммуникацию.
Соединение коммуникаций
Вы можете объединить несколько коммуникаций, имеющих общую конечную точку в одну. Для этого:
1.Выберите элемент меню Поверхность - Коммуникации – Соединить или кнопку на панели Коммуникации. На экране появится курсор в виде перекрестия;
2.Укажите первую коммуникацию при помощи левой кнопки мыши. Линия будет подсвечена желтым цветом;
3.Укажите вторую коммуникацию, которая должна быть пристыкована к первой. После объединения единая линия будет подсвечена желтым цветом;
4.Для выхода из этого режима нажмите правую кнопку мыши.
Вставка узла в коммуникацию
При вставке узла в коммуникацию образуются две новые связи между соседними точками коммуникации. Для того, чтобы вставить узел в коммуникацию:
1.Выберите элемент меню Поверхность-Коммуникации–Добавить точку или кнопку на панели Коммуникации,
появится графический курсор в виде перекрестия;
2.Укажите коммуникацию, в которую вы хотите вставить узел. Линия будет подсвечена желтым цветом;

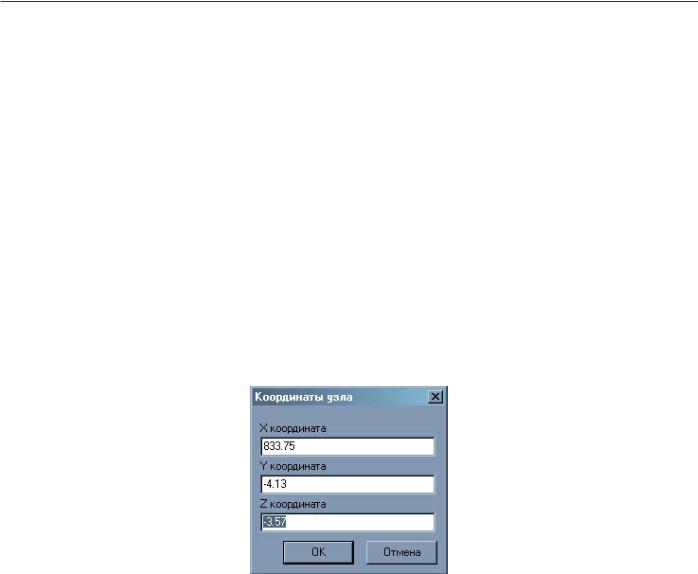

3.Далее укажите сегмент на выделенной линии, в который вы хотите вставить новый узел. Из двух соседних узлов потянутся две «резиновые нити», подведите курсор к узлу, который вы хотите вставить и щелкните по нему левой кнопкой мыши. Появится диалоговое окно:
В данном окне вам предлагается ввести высотную отметку узла коммуникации.
4.Для выхода из этого режима дважды щелкните правой кнопкой мыши.
Удаление узла на коммуникации
При удалении узла коммуникация соединятся две его соседних точки. Для того, чтобы удалить узел коммуникации:
1Выберите элемент меню Поверхность - Коммуникации – Удалить точку или кнопку на панели Коммуникации,
появится графический курсор в виде перекрестия;
2 Укажите коммуникацию, из которой вы хотите удалять узел. Линия будет подсвечена желтым цветом; 3 Затем укажите узел на линии, который вы хотите удалить; 4 При необходимости выберите другой узел для удаления;

Глава 2. Создание цифровой модели рельефа |
56 |
5 После окончания операции дважды нажмите правую кнопку мыши.
Примечание: Для удаления узла из коммуникации, можно щелкнуть по нему правой кнопкой мыши, а затем из появившегося контекстного меню выбрать команду Удалить узел.
Перемещение узла коммуникации
Для того, чтобы переместить узел коммуникации выполните следующие действия:
1.Выберите элемент меню ПоверхностьКоммуникации – Переместить точку или кнопку на панели Коммуни-
кации. На экране появится графический курсор в виде перекрестия;
2.Выберите коммуникацию, узел которой вы хотите переместить. Коммуникация будет подсвечена желтым цветом;

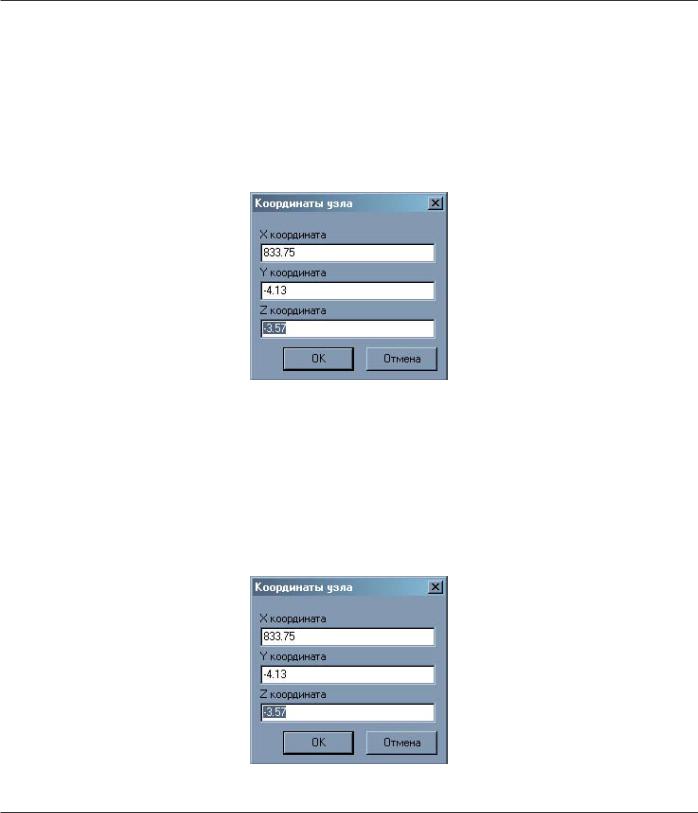

3.Далее при помощи левой кнопки мыши укажите узел на коммуникации, который вы хотите переместить, а затем его новое положение. Появится диалоговое окно:
Введите высотную отметку коммуникации и нажмите ОК.
4. Для выхода из этого режима последовательно два раза щелкните правой кнопкой мыши.
Свойства узла коммуникации
Для редактирования свойств узла коммуникации выполните следующие действия:
1.Выберите элемент меню Поверхность - Коммуникации – Свойства узла или кнопку на панели Коммуникации.
На экране появится графический курсор в виде перекрестия;
2.Выберите коммуникацию, она будет подсвечена желтым цветом;
3.Далее при помощи левой кнопки мыши укажите узел на коммуникации, свойства которого вы хотите редактировать. Появится диалоговое окно:
При необходимости отредактируйте свойства узла и нажмите ОК.
4. Для выхода из этого режима последовательно два раза щелкните правой кнопкой мыши.
Примечание: Для изменения свойств узла коммуникации, также можно щелкнуть по нему правой кнопкой мыши, а затем из появившегося контекстного меню выбрать команду Свойства узла.
Отрисовка коммуникации условным знаком
Для того чтобы отрисовать коммуникацию соответствующим условным обозначением, выполните следующие действия:
1.Выберите элемент меню Ситуация–Планшет-Отрисовать коммуникацию или кнопку на панели Коммуника-
ции. На экране появится графический курсор в виде перекрестия;
2.Выберите коммуникацию, которую необходимо отрисовать. Появится следующие окно:
