Выберите нужный семантический код точки и нажмите ОК;

5.Задав нужные коды точкам в окне Редактор сечения выберите кнопку ОК. Окно закроется;

6.Щелкнув по правой кнопки мыши выйдите из режима создания линий сечения.

Примечание: При изменении семантического кода точки сечения автоматически происходит изменение семантического кода соответствующей точки поверхности.

Объеденить поверхности

Функция позволяет объеденить две поверхности в одну двумя способами:

•Созданием новой поверхности;

•Проекцией верхней поверхности на нижнюю.

Для этого необходимо выполнить следующие действия:

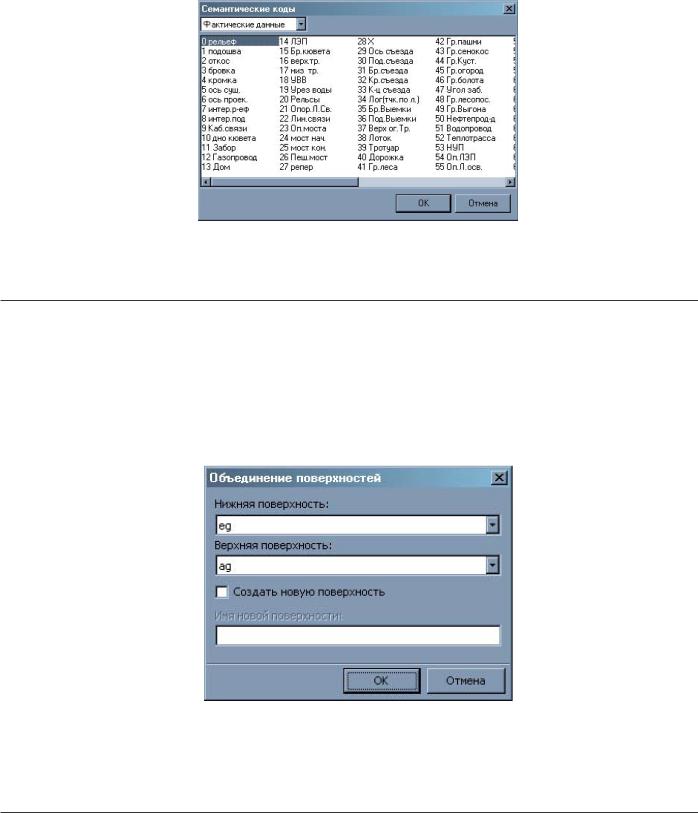

1. Выберите пункт меню Поверхость - Объеденить поверхности. При этом откроется диалоговое окно;

2.Выберите нижнюю поверхность в поле Нижняя поверхность;

3.Выберите верхнюю поверхность в поле Верхняя поверхность;

4.Если вам нужна новая поверхность отметьте флаг Создать новую поверхность и введите имя новой поверхности. На ней будут объединены верхняя и нижняя поверхности;

5.Выберите кнопку ОК.

Примечание: Если не отмечать флаг Создать новую поверхность, то нижняя поверхность будет объединённой.

Экспорт поверхностей

Вы можете экспортировать в виде dxf-файла или txt-файла.

В первом случае, точки поверхности будут соответствовать точкам чертежа, ребра поверхности – отрезкам, структурные линии – полилиниям, треугольники – 3D faces.

Для того, чтобы экспортировать поверхность:

1.Выберете элемент меню Проект – Экспортировать поверхность;

2.Укажите имя файла экспортируемой поверхности;

3.Укажите необходимый тип файлов в поле Тип файлов;
