Глава 2. Создание цифровой модели рельефа |
40 |
Здесь в поле Подобъект указано имя оси, относительно которой приводятся координаты, в поле Номер точки номер выбранной точки;
3.При необходимости откорректировать значения пикет-плюс в окне Пикет-плюс;
4.При неоходимости откорректировать значения смещения в окне Смещение (м);
5.Выбрать кнопку ОК.
Создание и редактирование структурных линий
Robur имеет ряд функций для автоматизированного создания структурных линий по семантическим кодам точек поверхности.

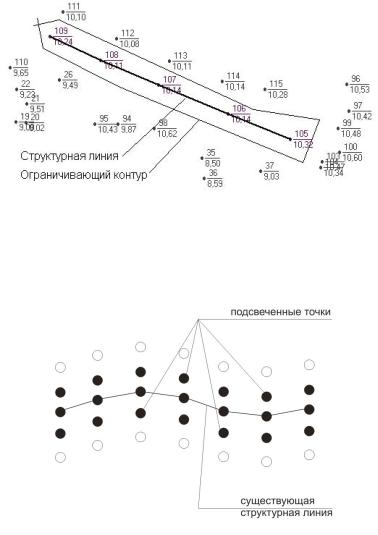

Создание структурной линии по подсвеченным точкам
Robur позволяет создать структурную линию по ряду точек с одинаковыми семантическими кодами, например: ось дороги, кромки, бровки, урезы рек и т.д.
Для того, чтобы создать структурную линию по подсвеченным точкам:
1.Выберите элемент меню Поверхность – Точки – Подсветить или щелкните на кнопке панели Съемочные точ-
ки;
2.Укажите коды точек, которые вы будете соединять, и выберите ОК;
3.Выберите элемент меню Поверхность – Точки – Соединить – Подсвеченные или щелкните на кнопке панели
Съемочные точки;
4.Затем рамкой обведите ту область точек, в которой должна быть создана структурная линия (структурная линия будет иметь семантический код такой же, как и у выделенных точек).
Для выхода из этого режимы, нажмите правую кнопку мыши.
Помимо выбора точек секущей рамкой, что не всегда бывает удобно, область точек, в пределах которой должна быть отрисована структурная линия может задаваться с помощью вспомогательного контура. Для этого необходимо установить оп-
цию Выбирать произвольные области (элемент меню Поверхность – Точки – Соединить). При установлении данной опции структурной линией будут соединяться подсвеченные точки попадающие в указанный контур.

Глава 2. Создание цифровой модели рельефа |
41 |
Создание структурных линий по разные стороны от оси
Эта функция бывает полезна, когда точки с одинаковыми семантическими кодами расположены по разные стороны от какой либо структурной линии. Например, левая и правая кромки существующей дороги имеют одинаковый семантический код (4) и расположены по разные стороны от оси (код – 5).
Для одновременного создания двух структурных линий лежащих по разные стороны от базовой структурной линии:
1.Выберите элемент меню Поверхность – Точки – Подсветить или щелкните на кнопке панели Съемочные точ-
ки;
2.Укажите коды точек, которые вы будете соединять и выберите ОК;
3.ВыберитеэлементменюПоверхность–Точки–Соединить–Поразныестороныотосиилищелкнитенакнопке панели Съемочные точки;
4.Затем укажите базовую структурную линию и рамкой обведите ту область, в которой нужно создать структурные линии по подсвеченным точкам.
Создание структурных линий по коду
Robur поддерживает возможность автоматического построения структурных линий, если точки с заданными семантическими кодами снимались последовательно, например: при съемке автомобильной дороги, вначале снимались точки принадлежащие оси дороги, затем кромке и т.д.
Для соединения точек по коду:
1.Воспользуйтесь элементом меню Поверхность – Точки – Соединить – По коду. Появится окно со списком семантических кодов, в котором необходимо выбрать коды точек, по которым нужно построить структурные линии.
