Глава 2. Создание цифровой модели рельефа |
33 |

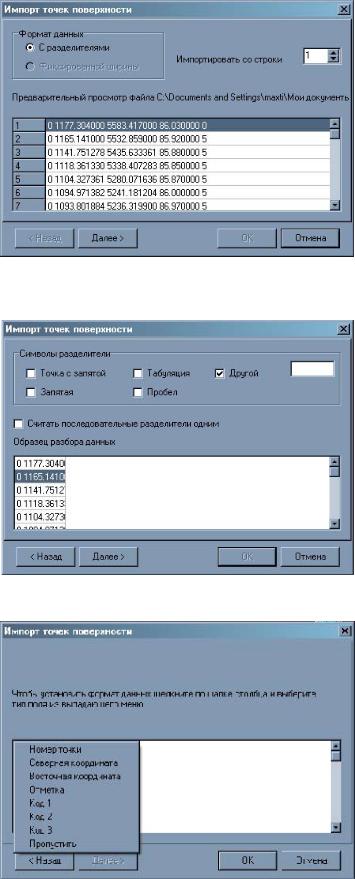

4.Запускается мастер импорта точек. На первой станице показан общий вид файла и здесь вы можете указать, с какой строки следует начать импорт, так как некоторые файлы имеют заголовок (этот заголовок можно пропустить).
5.Для перехода к следующей странице выберите кнопку Далее. Откроется следующая страница разделителей полей:
6.На этой странице укажите, какой тип разделителя используется в файле. Можно комбинировать различные типы разделителей. Для перехода к следующей странице выберите кнопку Далее.
7.На последнем шаге укажите назначение каждого столбца импортируемого файла. Для этого щелкните по заголовку столбца и из выпадающего меню укажите тип поля, затем выберите кнопку ОК.
Импорт поверхности из dxf-файла
Robur позволяет импортировать файлы двух видов:
1.dxf-файл, состоящий из точек, отрезков и полилиний.
2.dxf-файл, состоящий из примитивов 3Dface (треугольников).

Глава 2. Создание цифровой модели рельефа |
34 |
При импорте первого типа файлов, примитив AutoCAD точка распознается как съемочная точка, отрезок как две точки и ребро между ними, полилиния – как набор точек соединенных структурными линиями и блок - как съемочная точка
ПриимпортевтороготипафайловимпортируетсяполностьюповерхностьпредставленнаяввидепримитивовAutoCAD 3Dface. В этом случае создаются точки ребра и треугольники.
Для того, чтобы импортировать dxf-файлы первого вида, в поле Тип файлов укажите dxf-файлы, а для того чтобы импортировать файлы второго вида,т.е. 3D faces укажите тип файлов 3D faces.
Импорт поверхности из dxf-файла может занимать достаточно много времени, поэтому во время импорта высвечивается индикатор.
Импорт точек из Credo top-файла
Robur позволяет импортировать данные из Credo top-файлов (файлы съемочных точек). Для импорта точек в поле Тип файлов укажите Credo top-файлы.
Импорт поверхности в формате Robur
Для импорта поверхности в формате Robur, выберите соответствующий тип данных в поле Тип файлов.
Импорт поверхности из фаила Sdr33 в координатах
Импорт файла точек c расчитанными координатами, снятых с прибора Sokkia. Для импорта точек в поле Тип файлов укажите Sdr33 в координатах.
Импорт поверхности из файла съемки 3Та5 в координатах
Импорт файла точек съемки с расчитанными координатами, снятых с прибора 3Та5. Для импорта точек в поле Тип фай-
лов укажите съемка 3Та5 в координатах.
Редактирование точек поверхности
Выбор точек
Большинство команд работы с точками требуют предварительного выбора группы точек поверхности. Настройки механизма выбора групп точек производятся в пункте меню Поверхность - Точки - Параметры выбора точек. Существуют две опции: Выбирать произвольные области и Выбирать только подсвеченные.
Параметры выбора точек - Выбирать произвольные области
Если опция включена,
то выбор точек будет осуществляться с помощью замкнутой полилинии произвольной формы, формируемой пользова телем:
Если опция выключена, то выбор точек будет осуществляться с помощью рамки по двум углам.

Глава 2. Создание цифровой модели рельефа |
35 |
Параметры выбора точек - Выбирать только подсвеченные
Если опция включена,
то выбираться будут только подсвеченные точки, а неподсвеченные будут игнорироваться (см пункт Выделение груп-
пы точек).
Если опция выключена, то выбиратся будут все точки.
Выделение группы точек
Многие операции в Robur выполняются над группой выделенных точек. Точки могут выделяться по семантическому коду.
Для того, чтобы выделить группу точек по семантическому коду:
1.Выберите элемент меню Поверхность–Точки–Подсветить или щелкните на кнопке панели Съемочные точки;
2.Откроется диалоговое окно семантических кодов:
3. Укажите коды точек, которые вы хотите подсветить;
Примечание: Вы можете использовать мышь и комбинации клавиш Ctrl и Shift, как в проводнике Windows.
4.Выберите необходимые коды и нажмите ОК.
Те точки, у которых один из семантических кодов совпадает с выбранным, будут подсвечены желтым цветом.
Примечание: Для того, чтобы убрать подсветку выберите элемент меню Поверхность–Точки–Снять подсветку, или щелкните на кнопке панели Съемочные точки

Глава 2. Создание цифровой модели рельефа |
36 |
Тестирование точек
Очень часто встречается ситуация когда одна и та же точка снимается несколько раз, поэтому в исходном файле могут появиться дублирующиеся точки.
Чтобы проверить поверхность на дублирование точек, выберите элемент меню Поверхность–Точки–Тестировать или
щелкните на кнопке панели Съемочные точки.
Программа просматривает все точки и те точки, расстояния между которыми меньше чем 1 см, будут помечены как дублирующиеся.
Если при тестировании обнаружены дублирующиеся точки, программа выдает сообщение и отображает дублирующиеся точки на экране красным цветом.
Если обнаружены дублирующиеся точки, то прежде чем продолжить создание поверхности необходимо выбрать одну из группы дублирующихся точек и удалить ненужные. Такая операция называется Корректированием.
Корректирование точек
Для того, чтобы откорректировать дублирующиеся точки:
1.Выберите элемент меню Поверхность–Точки–Корректировать или щелкните на кнопке панели Съемочные точ-
ки;
2.Далее последовательно указывайте дублирующиеся точки на экране. Программа откроет диалоговое окно, в котором показаны все точки помеченные как дублирующиеся;
3.Так как точки могут иметь разные коды, разные отметки, разные номера выберете одну из точек, которую вы хотите оставить, и нажмите ОК.
Все остальные точки будут уничтожены. Для выхода из этого режима нажмите правую кнопку мыши.
Для корректировки большого количества дублирующих точек воспользуйтесь командой Поверхность - Точки - Корректировать автоматически. Курсор примет форму прицела. Далее рамкой укажите область в которой находятся дублирующие точки. Программа автоматически удалит дублирующие точки.
Изменение отметок точек
Чтобы изменить отметку точки или группы точек выполните следующие действия:
1.Выберите элемент меню Поверхность - Точки - Поднять/ опустить точки;
2.Выберите точку или группу точек (см пункт Выбор точек). Откроется диалоговое окно;
3.Задайте приращение отметки, в метрах. При этом положительное приращение будет увеличивать отметку, отрицательное - уменьшать;
4.Выберите кнопку ОК.
Примечание: Данная команда не оказывает влияние на рёбра поверхности, ссылающиеся на перемещаемые точки.
