86_Spravochnik_kriminalista_Opisanie_predmetov

Рис. 152. Автомобили: 1 — «Запорожец»; 2 — «Москвич» 401; 3 — «Москвич» 407; 4 — «Победа» М-20; 5 — «Москвич» 408; 6 — ГАЗ-12; 7 — «Чайка» ГАЗ-13; 8 — ЗИЛ-111.

226

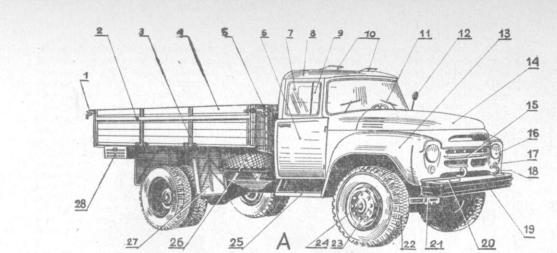

Рис. 153. Грузовой автомобиль. А. Вид сбоку: 1 — запор платформы; 2 — полоса га­ баритного бруса защитная; 3 — петля навески борта; 4 — борт платформы; 5 — ме­ таллическая оковка; 6 — дверь кабины; 7 — стекло двери опускаемое; 8 — крыша кабины; 9 — стекло окна задка; 10 — вентиляционные люки; 11 — стеклоочиститель; 12 — зеркало заднего вида; 13 — крыло переднее; 14 — капот; 15 — облицовка радиатора; 16 — фара; 17 — передний габаритный фонарь (левый); 18 — буксирный крюк; 19 —• передний буфер (бампер); 20 — брызговик облицовки радиатора (наруж­ ный); 21 — передняя ось; 22 — шина переднего колеса; 23 — ступица переднего колеса; 24 — крышка ступицы переднего колеса; 25 — подножка; 26 — запасное колесо; 27 — брызговик заднего колеса; 28 •— инструментальный ящик.

УРис. 154. Б. Вид сза­ ди: 1 — номерной

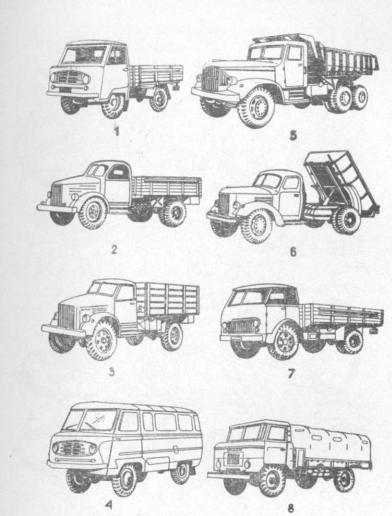

Рис. 155. Грузовые автомобили: 1 — УАЗ-451Д; 2 — ГАЗ-51; 3 _ ГАЗ-63; 4 — УАЗ-450; 5 — КРАЗ-222; 6 — ЗИЛ - ММЗ - 585Л; 7 — МАЗ-500; 8 — ГАЗ-66.

229

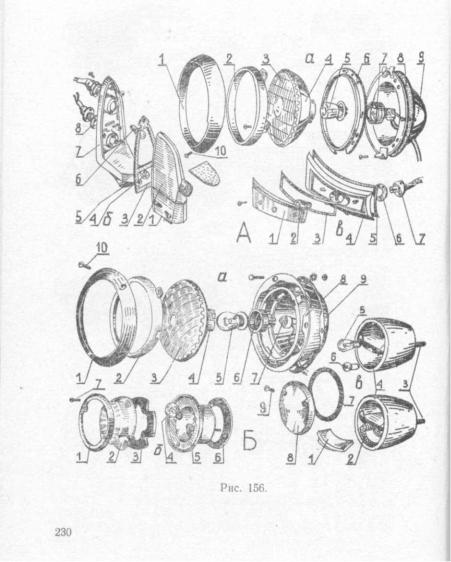

тель; 2 — рассеиватель красного цвета; 3 — уплотнительная прокладка; 4 — лампа света заднего хода; 5 и 7 — корпус заднего фонаря; 6 — лампа указателя поворота; 8 — пат­ рон нижней лампы.

в) Передний габаритный фонарь: 1 — бесцветный рассеива­ тель; 2 — лампа; 3 — прокладка рассеивателя; 4 — корпус фонаря; 5 — прокладка корпуса; 6 — прокладка держателя патрона; 7 — держатель патрона.

6 — кожух оптического элемента; 7 — колодка с провода­ ми; 8 — корпус; 9 — прокладка между корпусом фары и крылом; 10 — винт крепления корпуса.

б) Передний габаритный фонарь: 1 — ободок; 2 — рассеи­ ватель; 3 — прокладка рассеивателя; 4 — лампа; 5 — кор­ пус; 6 — прокладка; 7 — винт-крепления корпуса фонаря.

в) Задний габаритный фонарь: 1 — линза из бесцветного стекла; 2 — прокладка линзы; 3 — электропровод; 4 — кор­ пус; 5 — лампа 21 вт: 6 — лампа 3 вт; 7 — прокладка; 8 — рассеиватель красного света; 9 — винт крепления рас­ сеивателя.

231

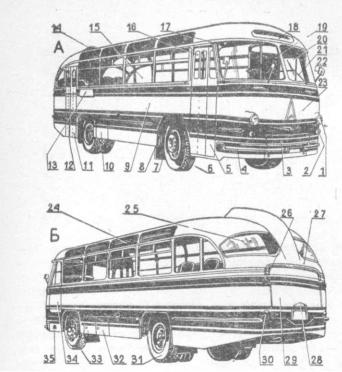

Рис. 158. Автобус: А — вид спереди; Б — вид сзади: 1 — фара; 2 — нижний габаритный фонарь (левый); 3 — двер­ ка запасного колеса; 4 — передний буфер; 5 — передняя дверь; 6 — переднее колесо; 7 — брызговик; 8 — арка пе­ реднего колеса; 9 — боковина; 10 — дверца аккумулятор­ ного люка; II — задняя дверь; 12 — резиновый уплотни­ тель двери; 13 — рейсоуказатель; 14 — вентиляционный люк; 15 — бортовое окно; 16 — окно створки двери; 17 — верхний габаритный фонарь (правый); 18 — указатель мар­

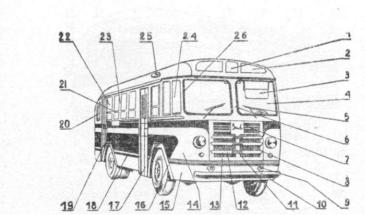

Рис. 159. Автобус ЗИЛ-158: 1 — маршрутный номер; 2 — маршрутный указатель; 3 противосолнечный козырек; 4 — стекло ветрового окна; 5 — стеклоочиститель; 6 — централь­ ная стойка передка; 7 — заводской знак; 8 — вентиляцион­ ные люки двигателя; 9 — передний буксирный крюк; 10 — передний буфер; 11 — накладка орнамента передка; 12 — орнамент передка; 13 — дверца мотоотсека с решеткой; 14 — панель передка средняя; 15 — панель передка ниж­

ка неподвижного стекла большого бокового окна; 22 — стек­ ло большого бокового окна; 23 — направляющая бокового окна; 24 — стекло боковое неподвижное; 25 — передний верхний габаритный фонарь; 26 — стойка передка.

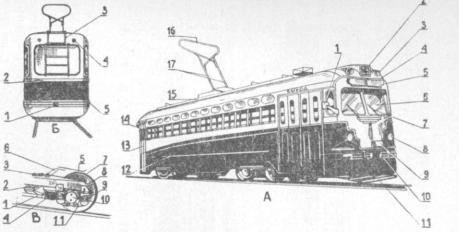

Рис. 160. Трам­ вай.

А. Общий вид: 1 — зер­ кало заднего вида; 2 — но­ мерная короб­ ка; 3 — левый передний сиг­ нальный фо­ нарь; 4 — же­ лоб для стока воды; 5 — мар­ шрутный ука­ затель; 6 — ок­ но кабины во­ дителя; 7 — стеклоочис т и- тель; 8 — фа­ ра; 9 — вентиляцио н н ы й
