5.2. Порядок выполнения работы
Ознакомиться с устройством и изучить принципиальные особенности автоматического выключателя АФВ-ІА.
Подготовить схему к проверке АФВ и встроенных элементов.
Испытать максимальную токовую защиту косвенным методом.
Испытать максимальный расцепитель методом первичного тока.
Определить собственное время срабатывания АФВ-ІА и общее время срабатывания защитного отключения /реле утечки/ и автоматического фидерного выключателя.
Сформулировать выводы по работе.
5.3. Указания к проведению работы
Изучить принципиальные схемные и конструктивные решения, реализованные в АФВ, принципиальные особенности независимого и максимального расцепигелей, механических блокировок, взрывозащиты.
При подготовке к проверке АФЗ и основных встроенных элементов необходимо при отключенном питании установить соответствие АФВ параметрам сети, напряжению независимого расцепителя, току уставки максимального расцепителя; проверить наличие местного заземления и связь с магистральной заземляющей линией; произвести трехкратное оперативное включение /отключение/ автомата, обращая внимание на четкость-отключения, а также плавность включения и хода рукоятки; проверить работу независимого расцепителя /перемещая его магнитопровод вручную, при взведенной рукоятке выключателя АФВ должен отключиться/; проверить работу узла защелки, для чего при выключенном выключателе попытаться вручную /но не рукояткой/
подать главные контакты в сторону включения, защелка должна этому воспрепятствовать. Затем включить автомат рукояткой и повторить действия, защелка должна допустить поворот главного вала рукой; проверить состояние и работу силовых контактов. Главные и предварительные контакты должны соприкасаться /прилегать/ по плоскости, а разрывные - по линии. Установить площадь прилегания контактов, которая должна быть не мелев 75$ площади /ширины/ контактов. Измерить относительное смещение подвижных и неподвижных контактов по ширине /допускается не более I мм; устанавливается перемещением подвижных контактов вдоль по главному валу/; измерить основные величины согласно [4], характеризующие работу контактов; раствор /не менее 60 мм/; провал /не менее 2 мм/; начальное и конечное усилия нажатия и одновременного касания. Данные опытов записать и обобщить результаты проверок.
5.3.3. Для испытания максимальной токовой защиты АФВ-ІА косвенным методом необходимо: а/ открыть крышку автомата и установить указатели на обоих максимальных рале против контрольных меток "380" либо "660" в зависимости or напряжеия сети; б/ закрыть крышку АФВ, подать на него напряжение и включіть; в/ повернуть рукоятку кнопки "Проверка" максимальных токовых реле КАІ-КА2 в положение, соответствует проверяемому токовому реле КАІ. Время удержания кнопки в положении "Проверка" не должно превышать 2 с.
При таком испытаний предварительно проверяется только исправность механизмов токовых реле КА 1 свободного расцепления, так как катушки проварки создают ампер-витки, соответствующие лишь минимально возможной уставке, а не проверяется действие самого реле КА. Считается, что рале КА исправно, если оно срабатывает при трехкратной проверке .
5.3.4. Проверку и испытание максимального расцапителя /максимальных реле/ методом первичного тока производят при снятом о АФВ напряжении на уставках, указанных преподавателем, на специальном стенда.

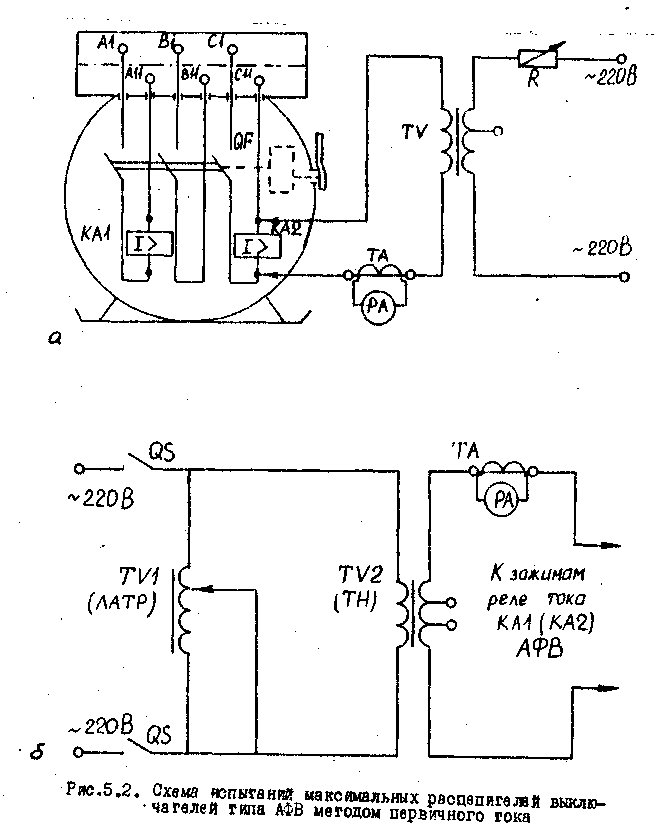

Собирают а налаживают схему по одному из вариантов /рис.5,2/. В лабораторных условиях предпочтение отдается схеме испытаний /рас.5,2,б/, представляющей собой специальный испытательный стенд, собранный в отдельном корпусе.
Присоединяют проводники, идущие от встречной обмотки нагрузочного трансформатора ТН, к зажимам реле КА І ЛСА2/, предварительно установив минимальную уставку тока срабатывания по шкале реле.
Устанавливают рукоятку ЛАТРа в положение, соответствующее минимальному значению тока, а рукоятку выключателя - в положение "Включено".
Подают питание на испытательный стенд /включают разъединитель QS стенда/ и, повышая ток в цепи КАІ и КА2, добываются срабатывания и отключения АФВ. Снимают показания амперметра с учетом коэффициента трансформации измерительного трансформатора ТА типа УТТ-6, сила вторичного тока которого 1г = 5 А.
Отключают разъединитель испытательного стенда.
Повторно взводят рукоятку автомата, т.е. включают АФВ и не меняя положения рукоятки ЛАТРа /TV1/, включают разъединитель QS, подав толчком первичный ток на реле автомата КА. Включений должно быть не менее трех, и при каждом автомат должен четко отключаться.
Аналогично проверяют срабатывание максимальных реле на остальных уставках.
По данным опытов определяют погрешность срабатывания реле для каждой уставки, %
где-
сила сока
у ставки срабатывания по шкале реле, А;
среднеезначение
силы тока срабатывания.
Погрешность срабатывания не должна превышать 15%.
5.3.5, Время срабатывании коммутационной аппаратуры и аппаратуры защиты фиксируется измерителем времени РТ /электросекундомером/.
Для
измерения суммарного времени
срабатывания реле УАКИ и АФВ и собственного
времени срабатывания автоматического
выключателя откроют крышку АФВ и
подключают измеритель времени РТ, как
показано на рис.5.1. При атом предварительно
на коммутационной /схеме/ панели XT
АФВ снимают перемычку /5-6/, соединяющую
катушку проверки KV2
о кнопкой
проверки максимальной токовой защиты
SB2,
а клеммы ХН
электросекундомера
РТ соединяют с клеммой «5» АФВ. При
нажатии кнопки SВ2
автомата
через сопротивление R=1000
Ом, вмонтированное в прибор ИВ, будет
протекать ток утечки. Одновременно на
электросекундомер РТ подается напряжение,
возникающее между нулевой точкой 01
емкостного
устройства присоединения /CI
-
СЗ/ и землей
"3".
Электросекундомер
отсчитывает время. При срабатывании
реле утечки и АФВ напряжение о прибора
ИЗ снимается и по его показаниям фиксируют
полное время отключения заоіигііой
сети от
утечек, которое не долино
превышать
0,2
с. Для
измерении только времени срабатывания
АОВ перемычку снимают, а прибор ИВ через
один из зажимов, например, I
/2,
3/, и зажим
"X"
присоединяют параллельно отключающей
катушке KQF
автомата.
Цепь искусственной утечки через
кнопку и сопротивление R
-
1000
Ом остается
такой же, как и в предыдущем опыте. При
срабатывании реле утечки
замыкают
цепь отключающей катушки KQF
и подают
напряжение на измеритель времени.
После срабатывания АФВ снимают напряжение
с KQF,
прибора
ИЗ и фиксируют показание электросикундомера
РТ, соответствующее собственному времени
срабатывания автоматического выключателя.
5.3.6. Полученные результаты экспериментов анализируют, делают соответствующие выводы, которые приводит в отчете.
