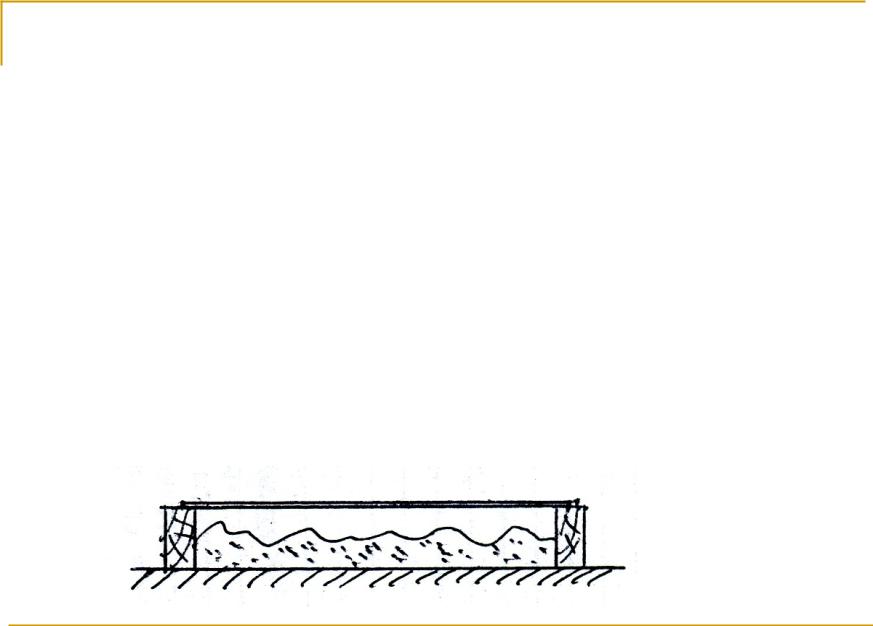

2) Пористые звукопоглотители с перфорированным и другими
экранами.
Экран может быть в виде перфорированных листов металла, фанеры, пластика, литых гипсовых плит, реек из дерева и др.
Домашний кинотеатр. акустическая отделка : каркас на стенах с заполнением одним слоем плит Шуманет-СК, обшивка панелями DecorAcoustic и драпировка тканью CARA - общая толщина 70мм
ОТДЕЛКА ЗВУКОПОГЛАЩАЮЩИМИ МАТЕРИАЛАМИ МУЗЫКАЛЬНЫХ
Виды пористых поглотителей с экраном:
- плиты гипсовые литые перфорированные с пористым заполнителем (ОСТ 21-26-64);
- плиты гипсовые акустические перфорированные А-1 (ТУ БССР-82-73);
- плиты гипсовые литые типа “Москва” (ТУ 400-1- 469-73);
- плиты типа “Мелодия” (ТУ 21 Тадж.ССР-9-76);
- перфорированные панели (кассеты) и профили из алюминиевых сплавов с пористым заполнителем (“Видное”, “Воронеж”);
- пористый слой с покрытием из деревянной рейки.
3) Резонансные и слоистые звукопоглощающие
конструкцииНаиболее распространены резонансные звукопоглотители в виде перфорированного экрана с отверстиями, затянутыми тканью или сеткой, с воздушным промежутком позади.
Для увеличения КЗП (примерно до 0,9) и достижения более широкого диапазона поглощения применяют многослойные конструкции. Для успешной работы конструкция д.б. достаточно жесткой (устройство ребер жесткости или каркаса), чтобы не колебаться под действием падающих волн.
4) Низкочастотные звукопоглощающие
конструкции (резонансные
Низкочастотные звукопоглощающие конструкции панели)(резонансные панели) – пластина, позади которой
находится воздушный промежуток. Пластина представляет собой чистую массу, воздушный промежуток обеспечивает упругость.
Их эффективность можно повысить, разместив в воздушном промежутке пористый материал.
Виды резонансных панелей:
-из дерева (ДСП, столярные щиты, многослойная фанера);
-из СГШ, пластика, стекла, асбоцементных листов;
-щиты Бекеши (щиты с натянутым холстом, заполненные войлоком).
Дополнительная изоляция от воздушного шума межэтажных перекрытий по железобетонной плите.
Плиты АКУСТИК БАТТСтм укладываются между лагами на плиту перекрытия.
1 - Чистый пол
2 - Лаги
3 - АКУСТИК БАТТСтм
4 - Плита перекрытия
В последнее время получают распространение штампованные панельные поглотители из упругой пленки толщиной 200 - 400 µ, резонансные частоты которых лежат в пределах нормируемого диапазона. Отдельный элемент формируется прессованием в виде “чаши”.
Его можно применять в помещениях, к которым предъявляются
высокие гигиенические требования (больницы, столовые, спец. производства), или в помещениях с высокой влажностью (бассейны и т.п.).
