6. Самостоятельная работа.

Повторите построение чертежа с применением режима ДИН.Настройку на этот режим и особенности технологии применения этого режима прочтите в пункте6настоящего руководства.

9.2.. Задание №2. Полилиния

Построить чертеж, применяя инструмент «Полилиния».

9.2.1. Определение полилинии.

Полилиния– это связанная последовательность линейных и дуговых сегментов, представляющаяединыйобъект.

Кольца, прямоугольники и многоугольники являются также полилиниями; В этом легко убедиться.

Полилинииобладают следующими свойствами:

• полилинии могут быть широкими и тонкими;

• полилинии могут быть замкнутыми и разомкнутыми.

По умолчанию первыйсегмент строится как прямолинейный сегмент.

Для изменения типа сегмента следует выбрать соответствующую опцию "Дуга" или "Отрезок".

9.2.2 Настройка экрана.

Определите максимальный размер будущего проекта по рисунку выше. Он составляет 7000 мм.

Выполните настройку экрана для нового проекта. Если вы забыли как это делать, то прочтите эту технологию в пункте 9.1.1. данного руководства.

9.2.3. Создать слои.

Как создать слои смотрите в 4.1.

Создать два слоя: «Размер» и «Заголовок».

9.2.4. Построение чертежа.

Текущим слоем установить нулевойслой.

Чертить будем с применением режима ДИН. Проверьте правильность настройки в соответствии с пунктом6данного руководства.

Приступаем к построению.

1. Установить режим «ОРТО».

2. Выбрать инструмент «Полилиния»:

Главная -> «Рисование -> Полилиния»

3. На запрос: НАЧАЛЬНАЯ ТОЧКА,-чертим1-ый линейныйсегмент вниз от точкиА. При этом точкуАвыбираем произвольно

4. На запрос:СЛЕДУЮЩАЯ ТОЧКА,– указываем методом«направленного отрезка»,задав мышьюнаправлениеотрезка вниз, указав в командной строкедлинуотрезка1000. НажатьENTER.Чертим 2-ой линейный сегмент справа налево методом «направленного отрезка».

5. На запрос: СЛЕДУЮЩАЯ ТОЧКА,– чертим 2-ой линейный сегмент справа налево, указавнаправлениеотрезка вправо и указав в командной строкедлинуотрезка- 7000. НажатьENTER.

6. На запрос: СЛЕДУЮЩАЯ ТОЧКА,– чертим 3-ий линейный сегмент снизу вверх методом «направленного отрезка», длина которого 4000 мм.

7. На запрос: СЛЕДУЮЩАЯ ТОЧКА,–чертим 4-ий линейный сегмент методом «направленного отрезка», длина которого 3000 мм.

8. На запрос: СЛЕДУЮЩАЯ ТОЧКА,- для перехода в режим рисования дуги нажатьправуюкнопку.В контекстном меню выбрать "Дуга".

   1. Отключить режим «ОРТО».

   2. По правойкнопке из контекстного меню выбрать "Радиус"

   3. Указать значение радиуса дуги равное 3000.

   4. На запрос: КОНЕЧНАЯ ТОЧКА ДУГИ,– привязаться к первой точке построения.

9. На запрос: СЛЕДУЮЩАЯ ТОЧКА,–нажатьENTER.

9.2.5. Некоторые приемы редактирование полилинии.

Рассмотрим триприема редактирования: как полилинию разчленить на отдельные сегменты (линейные и дуговые), как вновь объединить все сегменты в единый объект,как полилинии назначить ширину линии.

1. На панели редактирования выбрать команду "Расчленить"и выполнить ее. Чтобы убедиться в расчленении полилинии, выполните ее выделение.

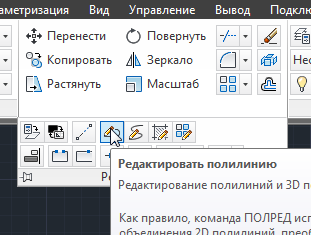

2. Выполнить объединение отдельных сегментов в единую полилинию через команду РЕДАКТИРОВАТЬ ПОЛИЛИНИЮ.

1. На запрос: ВЫБЕРИТЕ ОБЪЕКТ,– выберите один из сегментов.

2. Т.к. после расчленения полилиния преобразовалась в отрезки и дуги, то следующим вопросом будет:

СДЕЛАТЬ ЕГО ПОЛИЛИНИЕЙ? Да.

На что следует дать согласие.

На запрос: ЗАДАЙТЕ ПАРАМЕТР,– ответить:ДОБАВИТЬ.

3. На запрос: ВЫБЕРИТЕ ОБЪЕКТЫ,– последовательно выделите все объединяемые сегменты.

Объединение сегментов закончилось.

3. Установить ширинуполилинии.Ширина полилинии устанавливается параметромШИРИНАв командеРЕДАКТИРОВАТЬ ПОЛИЛИНИЮ.
