СТО 58239148-001-2006 СФТК Ceresit Издание 3

ÑÒÎ 58239148-001-2006

А.3.7 Сопряжение СФТК и вентилируемого фасада (горизонтальный разрез)

56

ÑÒÎ 58239148-001-2006

А.3.8 Установка навесных элементов фасада (вывески, кронштейны, маркизы) на энергосберегающие анкеры с терморазрывом

1. Допустимые нагрузки [кН] уточняются в проекте согласно расчету несущей способности элемента крепления и схемы установки анкеров, но не должны превышать следующих пороговых значений из расчета на один анкер [Vzul] с учетом плеча прилагаемой нагрузки:

2. Навесные конструкции выполняются в атмосферостойком исполнении УХЛ 1. Металл следует окрасить за два раза или оцинковать.

3. После установки анкера в рабочее положение зону стыка по периметру отверстия заполнить полиуретановым герметиком.

57

ÑÒÎ 58239148-001-2006

А.3.9 Установка навесных элементов различного назначения на универсальный комбинированный анкер

1. Допустимые нагрузки [кН] уточняются в проекте согласно расчету несущей способности элемента крепления и схемы установки анкеров, но не должны превышать следующих пороговых значений из расчета на один анкер [Vzul] с учетом плеча прилагаемой нагрузки:

для анкера диаметром 12 мм

2.Навесные конструкции выполняются в атмосферостойком исполнении УХЛ 1. Металл следует окрасить за два раза или оцинковать.

3.После установки анкера в рабочее положение (до установки навесной конструкции) зону стыка по периметру отверстия заполнить полиуретановым герметиком.

58

ÑÒÎ 58239148-001-2006

А.3.10 Узел примыкания СФТК к закладным деталям и коммуникациям

П р и м е ч а н и е — В зоне примыкания закладной детали в системе с теплоизоляцией из фасадного пенополистирола выполнить противопожарную рассечку шириной не менее 150 мм из негорючих материалов.

59

ÑÒÎ 58239148-001-2006

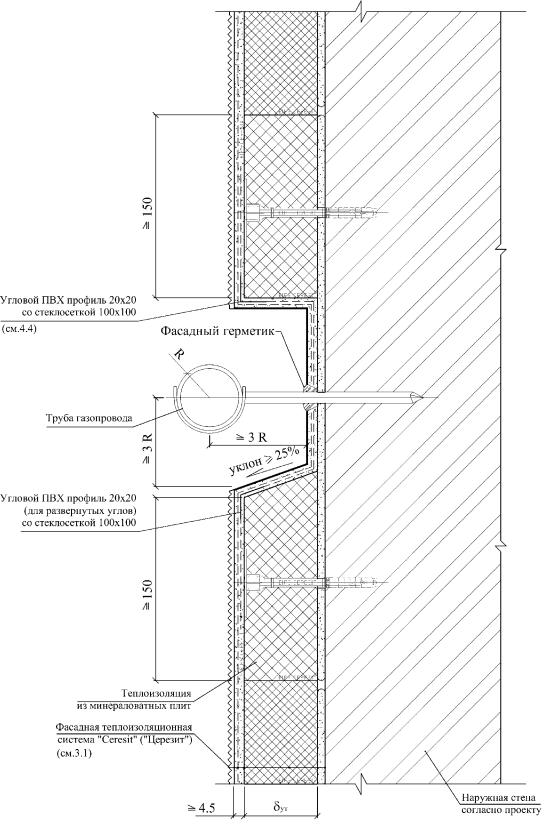

А.3.11 Узел примыкания СФТК к фасадной разводке магистрального газопровода

П р и м е ч а н и е — В зоне примыкания закладной детали в системе с теплоизоляцией из фасадного пенополистирола выполнить противопожарную рассечку шириной не менее 150 мм из негорючих материалов.

60

ÑÒÎ 58239148-001-2006

А.3.12 Устройство архитектурных элементов фасада

Ï ð è ì å ÷ à í è ÿ:

1 В пределах 3,5 м от верхнего откоса проема декоративные элементы выполнять из негорючих материалов.

2 Декоративные элементы толщиной более 50 мм дополнительно закреплять анкерами.

61

ÑÒÎ 58239148-001-2006

А.3.13 Конструктивное решение крепления двухслойной теплоизоляции толщиной более 200 мм

62

ÑÒÎ 58239148-001-2006

А.3.14 Конструктивное решение крепления двухслойной теплоизоляции при выравнивании основания

П р и м е ч а н и я 1 Система теплоизоляции должна начинаться на нижней и заканчиваться на верхней отметках

ее применения сплошной рассечкой из минераловатных плит по всему периметру здания. Высота поперечного сечения рассечек — не менее 150 мм.

2 При применении системы теплоизоляции от уровня отмостки здания допускается устанавливать (поднимать над нижним торцом системы) нижнюю концевую рассечку из негорючих минераловатных плит на высоту не более 0,75 м, считая от уровня отмостки здания.

63

ÑÒÎ 58239148-001-2006

Р а з д е л А.4 Изделия комплектующие

А.4.1 Принципиальные схемы дюбелей для крепления теплоизоляции

полиэтилен низкого давления, Материал: полиамид стеклонаполненный

сталь нерж./оцинкованная

64

ÑÒÎ 58239148-001-2006

А.4.2 Принципиальные схемы анкеров для крепления навесных элементов

Анкер-дюбель тарельчатый комбинированный (для крепления навесных и декоративных элементов)

Анкер с тепловой ловушкой комбинированный

Принципиальная схема регулируемого анкера Fischer Thermax

для крепления навесных элементов (маркизы, осветительное оборудование, кондиционеры и т. д.)

полиэтилен низкого давления, Материал: полиамид стеклонаполненный

сталь нерж./оцинкованная

65
