Стр. 11 из 36
П2
П1
П3
П4
ЗАДАНИЕ N 10 отправить сообщение разработчикам
Тема: Перпендикулярность на чертеже
Прямая, перпендикулярная плоскости общего положения, показана на рисунке …
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937817 08.04.2014
Стр. 12 из 36
3
4
1
2
ЗАДАНИЕ N 11 отправить сообщение разработчикам
Тема: Способы преобразования чертежа
Плоскость общего положения преобразована в плоскость уровня способом замены плоскостей проекций на рисунке …
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937817 08.04.2014
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937817 08.04.2014
Стр. 14 из 36
ЗАДАНИЕ N 12 отправить сообщение разработчикам
Тема: Применение способов преобразования чертежа к решению задач
Натуральная величина треугольника на чертеже определена способом …
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937817 08.04.2014
Стр. 15 из 36
плоскопараллельного движения
замены плоскостей проекций
вращения вокруг прямой уровня
вращения вокруг проецирующей прямой
ЗАДАНИЕ N 13 отправить сообщение разработчикам
Тема: Образование и задание кривых линий и поверхностей
Торовая поверхность образуется вращением _________ вокруг оси.
окружности
прямой линии
ломанной линии
произвольной кривой
ЗАДАНИЕ N 14 отправить сообщение разработчикам
Тема: Классификация плоских и пространственных кривых
Если плоскость окружности наклонена ко всем основным плоскостям проекций, то все ее проекции есть …
эллипсы
окружности
овалы
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937817 08.04.2014
Стр. 16 из 36
параболы
ЗАДАНИЕ N 15 отправить сообщение разработчикам
Тема: Поверхности
Закрытый тор показан на рисунке …
а)
б)
в)
г)
ЗАДАНИЕ N 16 отправить сообщение разработчикам
Тема: Развертки поверхностей
На рисунке показана развертка …
усеченного прямого кругового цилиндра
усеченного прямого кругового конуса
прямого кругового цилиндра
прямого кругового конуса
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937817 08.04.2014
Стр. 17 из 36
ЗАДАНИЕ N 17 отправить сообщение разработчикам
Тема: Основные понятия аксонометрии
Аксонометрическая проекция называется косоугольной, если угол, который образуется проецирующим лучом с плоскостью проекций …
≠ 90°
= 90°
= 270°
= 0°
ЗАДАНИЕ N 18 отправить сообщение разработчикам
Тема: Стандартные аксонометрические проекции
Аксонометрические оси прямоугольной приведенной изометрии и соответствующие им показатели искажения изображены на рисунке …
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937817 08.04.2014
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937817 08.04.2014
Стр. 19 из 36
ЗАДАНИЕ N 19 отправить сообщение разработчикам
Тема: Изображение окружности в аксонометрии

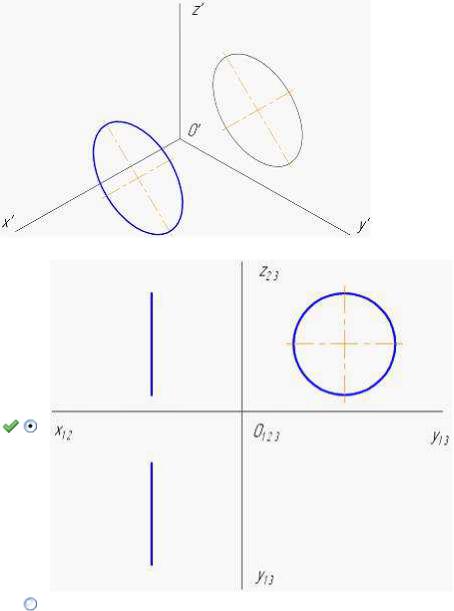

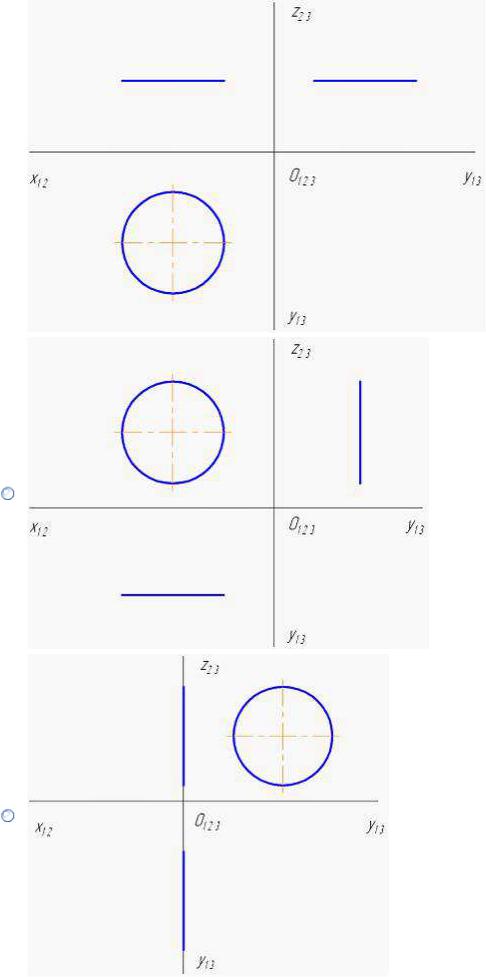

Построена стандартная прямоугольная изометрия окружности. Эпюр Монжа, являющийся установочным чертежом для данного построения, показан на рисунке …
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937817 08.04.2014
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937817 08.04.2014
