Стр. 28 из 37

Изображенная деталь называется …

шплинтом

штифтом

шурупом шпонкой

ЗАДАНИЕ N 34 отправить сообщение разработчикам

Тема: Неразъемные соединения

При обозначении сварного шва знак «Наплывы и неровности шва обработать с плавным переходом к основному металлу» изображен на рисунке …

ЗАДАНИЕ N 35 отправить сообщение разработчикам

Тема: Основные требования к оформлению рабочих чертежей деталей

Данные для обработки отверстий под установочные винты, заклепки, штифты, производимые при сборке изделий, помещают …

на сборочном чертеже

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930710 20.03.2014

Стр. 29 из 37

на чертежах деталей в спецификации

на схеме

ЗАДАНИЕ N 36 отправить сообщение разработчикам

Тема: Эскизы деталей

Конструкцию детали на эскизе …

не упрощают

упрощают

упрощают, не показывая фаски упрощают, не показывая зенковку

ЗАДАНИЕ N 37 отправить сообщение разработчикам

Тема: Сборочные чертежи. Понятие чертежа общего вида

Чертеж общего вида – это документ, …

определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия

поясняющий условия эксплуатации изделия содержащий контурное изображение изделия с габаритными, установочными и присоединительными размерами

на котором составные части изделия, их расположение и связи показаны в виде условных обозначений

Решение:

Согласно ГОСТ 2.102–68* «Виды и комплектность конструкторских документов» чертеж общего вида – документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия.

1. Справочник по машиностроительному черчению / А. А. Чекмарев, В. К. Осипов. – 7-е изд., стер. – М. : Высшая школа, 2007. – 493 с. : ил.

2. Попова, Г. Н. Машиностроительное черчение : Справочник / Г. Н. Попова, С. Ю. Алексеев. – 4-е изд., перераб и доп. – СПб. : Политехник, 2006. – 456 с. : ил.

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930710 20.03.2014

Стр. 30 из 37

ЗАДАНИЕ N 38 отправить сообщение разработчикам

Тема: Спецификация. Чтение и деталирование сборочных чертежей

Совмещение спецификации с электронной моделью сборочной единицы …

не допускается

допускается

допускается на формате А4 допускается для изделий вспомогательного производства

Решение:

В соответствии с ГОСТ 2.106-96 «Текстовые документы» совмещение спецификации с электронной моделью сборочной единицы не допускается.

ЗАДАНИЕ N 39 отправить сообщение разработчикам

Тема: Основные понятия компьютерной графики

Цветовая компьютерная модель, специально разработанная для реалистичного представления цветов при печати изображений, носит название …

CMYK

RGB

HSB

HSL

Решение:

Фундаментальные различия механизмов образования цвета излученным и отраженным светом приводят к необходимости применения различных цветовых моделей. Субтрактивная модель CMYK – основная модель для всех случаев, когда используется отраженный свет. Она используется для вывода полноцветных изображений на печать.

Миронов, Д. Ф. Компьютерная графика в дизайне : Учеб. для вузов/ Д. Ф. Миронов. – СПб. : Питер, 2004. – 224 с.

ЗАДАНИЕ N 40 отправить сообщение разработчикам

Тема: Технические средства компьютерной графики

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930710 20.03.2014

Стр. 31 из 37

Устройство под названием «______» относится к устройствам вывода графической информации.

принтер

графический планшет

сканер джойстик

ЗАДАНИЕ N 41 отправить сообщение разработчикам

Тема: Оформление чертежно-конструкторской документации средствами компьютерной графики

В системах, предназначенных для создания чертежно-конструкторской документации в электронном виде, изображения формируются на основе _____

модели.

векторной

растровой

пиксельной точечной

Решение:

Чертежно-конструкторская документация создается в различных системах проектирования, использующих векторные геометро-графические редакторы (Euclude, CATIA, SolidWorks, AutoCAD, КОМПАС-3D и др.). Векторное изображение формируется из геометрических объектов (примитивов), таких как отрезок, дуга, окружность, сплайн и т.д.

В растровой модели (синонимы: пиксельная, точечная) изображение формируется из отдельных пикселов.

ЗАДАНИЕ N 42 отправить сообщение разработчикам

Тема: Создание 3D-моделей объектов средствами компьютерной графики

К операциям геометрических преобразований объекта, используемым в процессе редактирования трехмерной модели объекта, не относится операция …

вычитания

сдвига поворота

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930710 20.03.2014

Стр. 32 из 37

масштабирования

Решение:

Операции сдвига, поворота и масштабирования являются операциями геометрических преобразований уже сформированного объекта. Операция вычитания относится к теоретико-множественным (булевым) операциям над объемными элементами, используемым для формирования новых элементов.

ЗАДАНИЕ N 43 отправить сообщение разработчикам

Кейс-задания: Кейс 1 подзадача 1

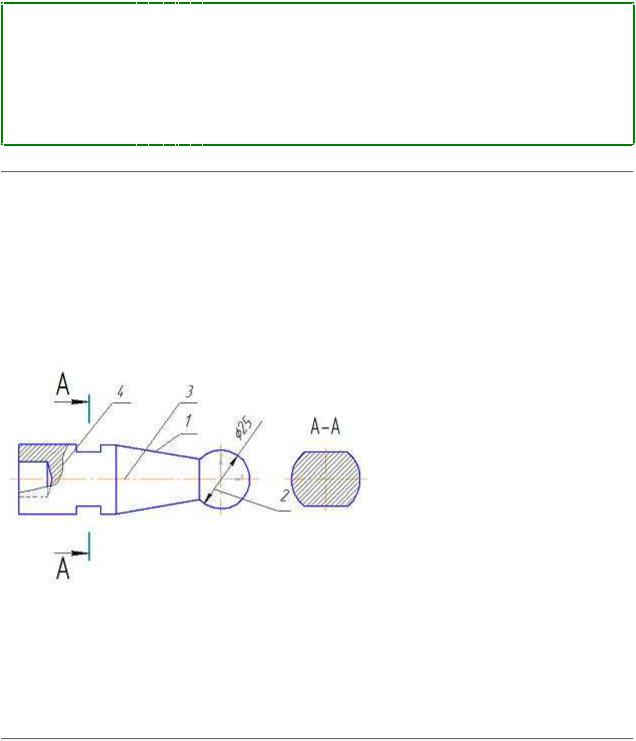

Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.

При выполнении чертежа детали используются различные типы линий. Цифрами 1 и 2 обозначены ______ и _______ линии.

сплошная толстая основная

сплошная тонкая

штрихпунктирная тонкая сплошная волнистая

ЗАДАНИЕ N 44 отправить сообщение разработчикам

Кейс-задания: Кейс 1 подзадача 2

Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.

Чертеж детали содержит несколько изображений. Установите соответствие между изображениями и их названиями.

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930710 20.03.2014

Стр. 33 из 37

1.Сечение

2.Местный разрез

3.Местный вид

1 4

2 3

3 1

2

Решение:

Цифрой 4 обозначено сечение. Согласно ГОСТ 2.305-68 сечением называется изображение, получающееся при мысленном рассечении предмета плоскостью. На сечении изображается только то, что находится в секущей плоскости.

Цифрой 3 обозначен местный разрез. Местный разрез – это разрез, в котором секущая плоскость проходит только в том месте предмета, в котором требуется показать его внутреннюю форму.

Цифрой 1 обозначен местный вид. Местным видом называют изображение отдельного ограниченного участка поверхности предмета, которое образуется проецированием на одну из основных плоскостей проекций. При выполнении местного вида в проекционной связи с другим видом направление взгляда не указывается и надпись над ним не наносится.

ЗАДАНИЕ N 45 отправить сообщение разработчикам

Кейс-задания: Кейс 1 подзадача 3

Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930710 20.03.2014

Стр. 34 из 37

Геометрические фигуры, состоящие из соосных поверхностей вращения, пересекаются плоскостью по дугам эллипса и окружности на рисунках …

Решение:

Геометрическая фигура состоит из полусферы и цилиндра. Полусфера

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930710 20.03.2014

Стр. 35 из 37

пересекается плоскостью Г по дуге окружности, а цилиндр – по дуге эллипса. Геометрическая фигура состоит из полусферы и конуса. Полусфера пересекается плоскостью Г по дуге окружности, а конус – по дуге эллипса.

ЗАДАНИЕ N 46 отправить сообщение разработчикам

Кейс-задания: Кейс 2 подзадача 1

Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.

ГОСТ 2.302-68 «Масштабы» предусматривает масштабы увеличения …

4:1

5:1

6:1 3:1

ЗАДАНИЕ N 47 отправить сообщение разработчикам

Кейс-задания: Кейс 2 подзадача 2

Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.

На чертеже детали цифрами 3 и 4 обозначены _______ и _______.

профильный разрез

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930710 20.03.2014

Стр. 36 из 37

вид слева

фронтальный разрез вид сверху

Решение:

Цифрой 3 обозначен простой профильный разрез. Разрезом называется изображение, полученное при мысленном рассечении предмета одной или несколькими плоскостями. При этом часть предмета, расположенную между наблюдателем и секущей плоскостью, мысленно убирают, а на плоскости проекций изображают то, что находится в секущей плоскости, и то, что находится за ней. Простым называется разрез, полученный одной секущей плоскостью. Профильным называется разрез, если секущая плоскость параллельна профильной плоскости проекций.

Цифрой 4 обозначен вид слева. Видом называется изображение обращенной к наблюдателю видимой части поверхности предмета. Вид слева получается проецированием предмета на профильную плоскость проекций. Он относится к основным видам и располагается в проекционной связи с главным видом. В данном примере он обозначен буквой В, так как он разделен с главным видом профильным разрезом.

ЗАДАНИЕ N 48 отправить сообщение разработчикам

Кейс-задания: Кейс 2 подзадача 3

Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.

Фронтальную проекцию точки А, лежащей на поверхности конуса, можно найти с помощью _______ и _______.

отрезка прямой

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930710 20.03.2014

Стр. 37 из 37

окружности

гиперболы параболы

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930710 20.03.2014
