Сквозное отверстие в детали показано с помощью _____ разреза.

местного

дополнительного

выносного основного

Решение:

Сквозное отверстие в детали показано с помощью местного разреза. Для выявления внутренней формы ограниченной части предмета используют местные разрезы, в которых секущая плоскость проходит только в том месте предмета, в котором требуется показать его внутреннюю форму. Границу местного разреза показывают тонкой сплошной волнистой линией.

ЗАДАНИЕ N 28 отправить сообщение разработчикам

Тема: Сечения

Форма ребер жесткости детали выявлена с помощью …

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937816 08.04.2014

Стр. 23 из 34

вынесенных сечений

наложенных сечений

продольных разрезов горизонтальных разрезов

ЗАДАНИЕ N 29 отправить сообщение разработчикам

Тема: Основные параметры резьбы. Классификация резьб

Профиль в виде равностороннего треугольника имеет _________ резьба.

метрическая

трубная цилиндрическая

трубная коническая трапецеидальная

ЗАДАНИЕ N 30 отправить сообщение разработчикам

Тема: Условное изображение и обозначение резьбы по ГОСТ 2.311-68

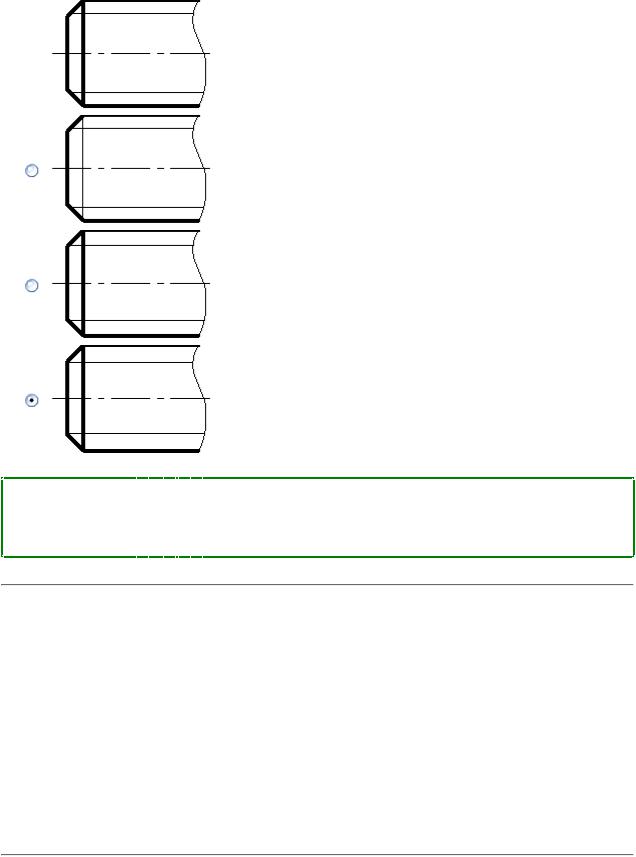

Фаска на резьбе правильно изображена на рисунке …

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937816 08.04.2014

Стр. 24 из 34

Решение:

Сплошная тонкая линия изображения резьбы на стержне должна пересекать линию границы фаски.

ЗАДАНИЕ N 31 отправить сообщение разработчикам

Тема: Обозначение и изображение резьбового соединения на чертеже

Типовым резьбовым разъемным соединением является …

шпилечное

штифтовое

шпоночное клепаное

ЗАДАНИЕ N 32 отправить сообщение разработчикам

Тема: Обозначение и изображение стандартных резьбовых деталей

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937816 08.04.2014

Стр. 25 из 34

Рабочая длина болта – это длина …

болта без головки

всего болта

резьбы болта болта без фаски

ЗАДАНИЕ N 33 отправить сообщение разработчикам

Тема: Разъемные соединения (кроме резьбовых)

Для ограничения осевого перемещения деталей применяют …

шплинты

шпонки

заклепки шайбы

ЗАДАНИЕ N 34 отправить сообщение разработчикам

Тема: Неразъемные соединения

При обозначении сварного шва соединения трубы и фланца применяется ______

расположение деталей.

угловое

стыковое

тавровое нахлесточное

Решение:

В соответствии с ГОСТ 2.313-82 «Условные изображения и обозначения неразъемных соединений» при обозначении сварного шва соединения трубы и фланца применяется угловое расположение деталей.

ЗАДАНИЕ N 35 отправить сообщение разработчикам

Тема: Основные требования к оформлению рабочих чертежей деталей

На чертежах деталей, в которых в готовом изделии центровые отверстия

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937816 08.04.2014

Стр. 26 из 34

недопустимы, …

указывают знак

помещают указания в технических требованиях

выполняют изображение центрового отверстия указывают знак

ЗАДАНИЕ N 36 отправить сообщение разработчикам

Тема: Эскизы деталей

Проекционная связь между изображениями на эскизе …

соблюдается

не соблюдается

не предусмотрена показывается

ЗАДАНИЕ N 37 отправить сообщение разработчикам

Тема: Сборочные чертежи. Понятие чертежа общего вида

Линия-выноска может иметь ___ излом(-а, -ов).

один

два

не более трех не более четырех

ЗАДАНИЕ N 38 отправить сообщение разработчикам

Тема: Спецификация. Чтение и деталирование сборочных чертежей

При размещении спецификации на сборочном чертеже совмещенному документу присваивают обозначение …

спецификации

сборочного чертежа

комплекса рабочего чертежа

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937816 08.04.2014

Стр. 27 из 34

ЗАДАНИЕ N 39 отправить сообщение разработчикам

Тема: Основные понятия компьютерной графики

Цветовая компьютерная модель, специально разработанная для реалистичного представления цветов при печати изображений, носит название …

CMYK

RGB

HSB

HSL

Решение:

Фундаментальные различия механизмов образования цвета излученным и отраженным светом приводят к необходимости применения различных цветовых моделей. Субтрактивная модель CMYK – основная модель для всех случаев, когда используется отраженный свет. Она используется для вывода полноцветных изображений на печать.

Миронов, Д. Ф. Компьютерная графика в дизайне : Учеб. для вузов/ Д. Ф. Миронов. – СПб. : Питер, 2004. – 224 с.

ЗАДАНИЕ N 40 отправить сообщение разработчикам

Тема: Технические средства компьютерной графики

Устройство под названием «_____» не относится к устройствам вывода графической информации.

графический планшет

принтер

плоттер ЖК монитор

Решение:

К устройствам ввода графической информации традиционно относятся: клавиатура, манипулятор «мышь», трекбол, трекпоинт, джойстик, графический планшет, сканер, цифровая фото- и видеокамера, микрофон, диктофон, аналого-цифровые преобразователи и системы датчиков.

К устройствам вывода традиционно относятся: монитор (с электроннолучевой трубкой и жидкокристаллический), принтер, плоттер.

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937816 08.04.2014

Стр. 28 из 34

ЗАДАНИЕ N 41 отправить сообщение разработчикам

Тема: Оформление чертежно-конструкторской документации средствами компьютерной графики

В системах, предназначенных для создания чертежно-конструкторской документации в электронном виде, изображения формируются на основе _____

модели.

векторной

растровой

пиксельной точечной

ЗАДАНИЕ N 42 отправить сообщение разработчикам

Тема: Создание 3D-моделей объектов средствами компьютерной графики

К операциям геометрических преобразований объекта, используемым в процессе редактирования трехмерной модели объекта, не относится операция …

объединения

сдвига

поворота масштабирования

ЗАДАНИЕ N 43 отправить сообщение разработчикам

Кейс-задания: Кейс 1 подзадача 1

Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.

При выполнении чертежа детали используются различные типы линий. Цифрами 1 и 2 обозначены _____ и _____ линии.

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937816 08.04.2014

Стр. 29 из 34

сплошная толстая основная

сплошная тонкая

штриховая разомкнутая

ЗАДАНИЕ N 44 отправить сообщение разработчикам

Кейс-задания: Кейс 1 подзадача 2

Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.

Чертеж детали содержит несколько изображений. Установите соответствие между изображениями и их названиями.

1.Сечение

2.Местный разрез

3.Местный вид

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937816 08.04.2014

Стр. 30 из 34

1 3

2 1

3 2

4

Решение:

Цифрой 3 обозначено сечение. Согласно ГОСТ 2.305-68 сечением называется изображение, получающееся при мысленном рассечении предмета плоскостью. На сечении изображается только то, что находится в секущей плоскости.

Цифрой 1 обозначен местный разрез. Местный разрез – это разрез, в котором секущая плоскость проходит только в том месте предмета, в котором требуется показать его внутреннюю форму.

Цифрой 2 обозначен местный вид. Местным видом называют изображение отдельного ограниченного участка поверхности предмета, которое образуется проецированием на одну из основных плоскостей проекций. При выполнении местного вида в проекционной связи с другим видом направление взгляда не указывается и надпись над ним не наносится.

ЗАДАНИЕ N 45 отправить сообщение разработчикам

Кейс-задания: Кейс 1 подзадача 3

Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.

Конус пересекается плоскостями по окружности и эллипсу на рисунках …

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937816 08.04.2014

Стр. 31 из 34

ЗАДАНИЕ N 46 отправить сообщение разработчикам

Кейс-задания: Кейс 2 подзадача 1

Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.

ГОСТ 2.302-68 «Масштабы» предусматривает масштабы увеличения …

2:1

2,5:1

1:2 1:2,5

ЗАДАНИЕ N 47 отправить сообщение разработчикам

Кейс-задания: Кейс 2 подзадача 2

Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.

На чертеже детали цифрами 1 и 2 обозначены _______ и _______.

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937816 08.04.2014
