<<< < Предыдущая 29 30 31 32 33 34 35 36 37 38 39 40 41 4243 / 5343 44 45 46 47 48 49 50 51 52 53 > Следующая >>>

Стр. 2 из 34

ЗАДАНИЕ N 3 отправить сообщение разработчикам

Тема: Чертеж прямой линии, чертеж плоскости

Изображенная на чертеже плоскость α (с ∩ d) расположена …

// П3

// П1

П3 // П2

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937816 08.04.2014

Стр. 3 из 34

ЗАДАНИЕ N 4 отправить сообщение разработчикам

Тема: Чертеж многогранника. Чертеж поверхности вращения

На чертеже задана пятигранная пирамида SACDEF. Элемент пирамиды SК называется ___ пирамиды.

высотой

вершиной

гранью ребром

Решение:

Основными элементами многогранника (в данном случае пирамиды) являются: вершины (например, S, A, F), ребра (например, SA, FC, DE), грани (например, ACDEF, SDE). У пирамиды выделяют такие элементы, как основание (многоугольник ACDEF), вершину пирамиды (вершина, не входящая в основание, S), боковые ребра (ребра, соединяющие вершину пирамиды с основанием, например, SF) и боковые грани (все, кроме основания, например, SAC). Могут быть построены такие элементы, как высота пирамиды (перпендикуляр, опущенный из вершины пирамиды к ее основанию, в данном случае SK).

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937816 08.04.2014

Стр. 4 из 34

ЗАДАНИЕ N 5 отправить сообщение разработчикам

Тема: Параллельность на чертеже

Прямая, параллельная плоскости, показана на рисунке …

2 3

Решение:

На рисунке 4 показана прямая а общего положения и фронтально проецирующая плоскость Г. Все прямые такой плоскости проецируются в отрезок Г2 на фронтальной плоскости проекций. Известно, что прямая параллельна плоскости, если она параллельна любой прямой, лежащей в этой плоскости. В плоскости Г найдется прямая, которая будет параллельна заданной прямой а, то есть прямая а и плоскость Г параллельны.

ЗАДАНИЕ N 6 отправить сообщение разработчикам

Тема: Принадлежность точки и линии плоскости и поверхности

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937816 08.04.2014

Стр. 5 из 34

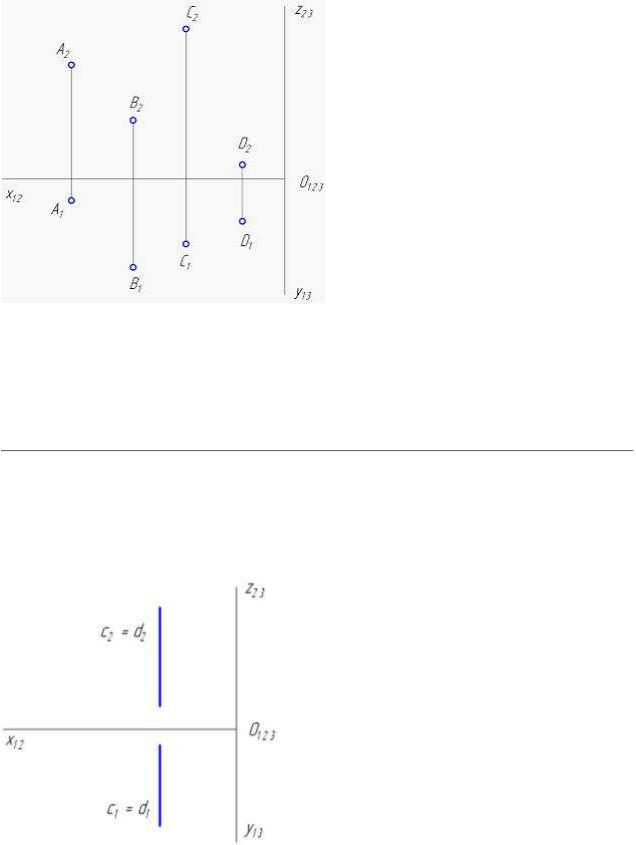

Из точек, показанных на чертеже, ближе всех к наблюдателю расположена точка …

Решение:

Ближе всех к наблюдателю находится точка, у которой координата Y самая большая. Это точка D.

ЗАДАНИЕ N 7 отправить сообщение разработчикам

Тема: Пересечение прямой с плоскостью и пересечение двух плоскостей

Пересечение прямой общего положения и плоскости общего положения проиллюстрировано на рисунке …

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937816 08.04.2014

Стр. 6 из 34

2 3

Решение:

На рисунке 4 показано, что плоскость общего положения, заданная треугольником АВС, пересекается с прямой общего положения в точке К. Задача решается с помощью вспомогательной секущей плоскости Г.

ЗАДАНИЕ N 8 отправить сообщение разработчикам

Тема: Пересечение поверхностей

Заданные на чертеже поверхности цилиндров пересекаются по …

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937816 08.04.2014

Стр. 7 из 34

двум эллипсам

двум прямым

прямой и окружности двум окружностям

ЗАДАНИЕ N 9 отправить сообщение разработчикам

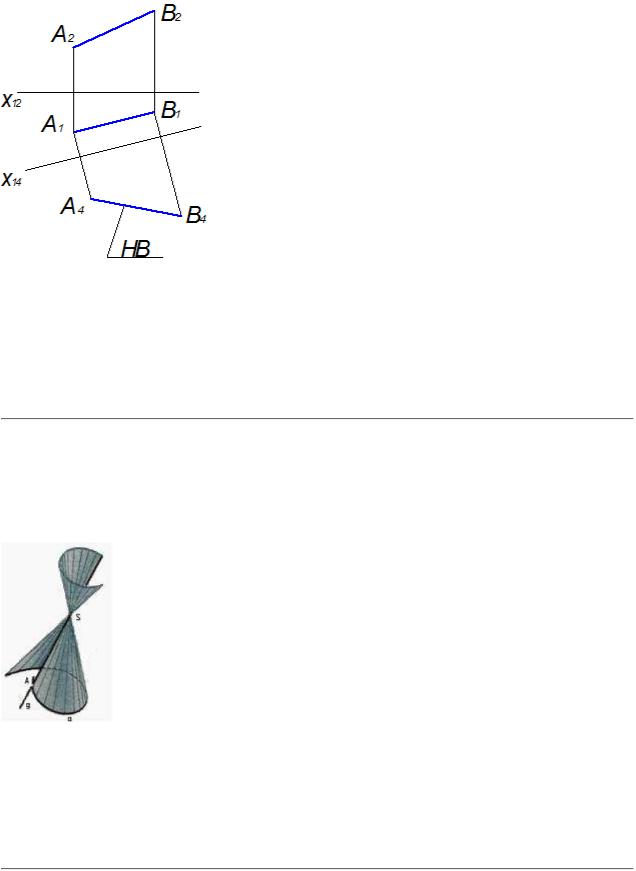

Тема: Способ прямоугольного треугольника

Цифрой 1 на чертеже обозначена ___ отрезка АВ.

http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937816 08.04.2014

Стр. 8 из 34

разность аппликат (∆z) концов

разность ординат (∆у) концов

разность абсцисс (∆х) концов натуральная величина

ЗАДАНИЕ N 10 отправить сообщение разработчикам

Тема: Перпендикулярность на чертеже

Прямая перпендикулярна плоскости, если ее горизонтальная проекция перпендикулярна горизонтальной проекции ___, а фронтальная проекция – фронтальной проекции фронтали этой плоскости.

горизонтали
