Стр. 24 из 32
ЗАДАНИЕ N 37 отправить сообщение разработчикам
Тема: Сборочные чертежи. Понятие чертежа общего вида
Сварные, паяные и другие изделия из однородного материала в сборе с другими изделиями в разрезах и сечениях штрихуют …
в одну сторону
в разные стороны
не штрихуют
с разным направлением линий штриховки
Решение:
Согласно ГОСТ 2.109-73 «Основные требования к чертежам», сварное, паяное, клееное и тому подобные изделия из однородного материала в сборе с другими изделиями в разрезах и сечениях штрихуют в одну сторону, изображая границы между деталями изделия сплошными основными линиями. Допускается не показывать границы между деталями, то есть изображать конструкцию как монолитное тело.
ЗАДАНИЕ N 38 отправить сообщение разработчикам
Тема: Спецификация. Чтение и деталирование сборочных чертежей
При размещении спецификации на сборочном чертеже совмещенному документу присваивают обозначение …
спецификации
сборочного чертежа
комплекса
рабочего чертежа
Решение:
В соответствии с ГОСТ 2.106-96 «Текстовые документы» при размещении спецификации на сборочном чертеже совмещенному документу присваивают обозначение основного конструкторского документа – спецификации.
ЗАДАНИЕ N 39 отправить сообщение разработчикам
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930709 20.03.2014
Стр. 25 из 32
Тема: Основные понятия компьютерной графики
К задачам компьютерной графики не относят процесс …
создания электронных систем управления
обработки изображений
создания изображений
хранения изображений
Решение:
Компьютерная графика – это дисциплина, занимающаяся созданием, хранением и обработкой различных изображений при помощи электронновычислительных устройств. Создание электронных систем управления не относится к задачам компьютерной графики.
ЗАДАНИЕ N 40 отправить сообщение разработчикам
Тема: Технические средства компьютерной графики
Для преобразования графической информации в компьютерное представление используется …
манипулятор «мышь»
ЖК монитор
плоттер
принтер
Решение:
Для преобразования графической информации в компьютерное
представление используются разнообразные устройства ввода. К устройствам
ввода графической информации традиционно относятся: клавиатура,
манипулятор «мышь», трекбол, трекпоинт, джойстик, графический планшет,
сканер, цифровая фото- и видеокамера, микрофон, диктофон, аналого-
цифровые преобразователи и системы датчиков.
ЗАДАНИЕ N 41 отправить сообщение разработчикам
Тема: Оформление чертежно-конструкторской документации средствами компьютерной графики
Геометро-графический редактор ________ является векторным графическим
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930709 20.03.2014
Стр. 26 из 32
редактором, предназначен для выпуска чертежно-конструкторской документации и изначально полностью поддерживает все российские стандарты.
КОМПАС-3D
AutoCAD
CATIA
Euclude
Решение:
КОМПАС-3D – распространенный российский векторный графический редактор (разработчик – фирма АСКОН), относится к классу программ САПР (системы автоматизированного проектирования), одна из областей применения – выпуск чертежно-конструкторской документации. Изначально полностью поддерживает все российские стандарты.
В зарубежных векторных геометро-графических редакторах (Euclude, CATIA,
SolidWorks, AutoCAD) необходимо настраивать поддержку российских
стандартов (что не всегда полностью возможно).
ЗАДАНИЕ N 42 отправить сообщение разработчикам
Тема: Создание 3D-моделей объектов средствами компьютерной графики
К теоретико-множественным (булевым) операциям, используемым в процессе формирования трехмерной модели объекта, не относится операция …
сдвига
объединения
пересечения
вычитания
Решение:
Во всех современных системах трехмерного моделирования построение твердотельной модели выполняется по общему принципу, который заключается в последовательном выполнении над объемными элементами булевых операций: объединения, пересечения и вычитания. Операция сдвига является операцией геометрического преобразования уже сформированного объекта.
ЗАДАНИЕ N 43 отправить сообщение разработчикам
Кейс-задания: Кейс 1 подзадача 1

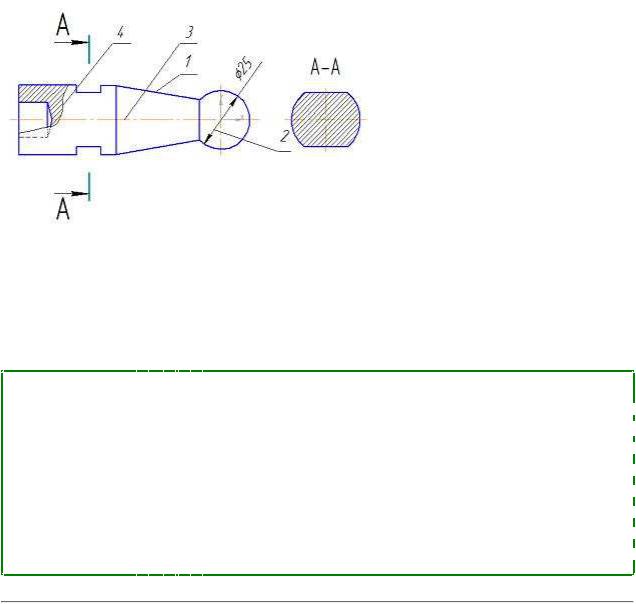

Дан чертеж детали. Определить, какие линии использованы для выполнения
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930709 20.03.2014
Стр. 27 из 32
изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.
При выполнении чертежа детали используются различные типы линий. Цифрами 1 и 2 обозначены ______ и _______ линии.
сплошная толстая основная
сплошная тонкая
штрихпунктирная тонкая
сплошная волнистая
Решение:
ГОСТ 2.303-68 «Линии» предусматривает девять типов линий чертежа. Среди
них сплошная толстая основная (обозначена цифрой 1), которая
предназначена для нанесения видимого контура детали. Для нанесения
размерных и выносных линий используется сплошная тонкая (обозначена
цифрой 2). Осевые и центровые линии изображаются штрихпунктирной
тонкой (обозначена цифрой 3). Для нанесения линий обрыва и линии
разграничения вида и разреза применяют сплошную волнистую (обозначена
цифрой 4).
ЗАДАНИЕ N 44 отправить сообщение разработчикам
Кейс-задания: Кейс 1 подзадача 2
Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.
Чертеж детали содержит несколько изображений. Установите соответствие между изображениями и их названиями.
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930709 20.03.2014
Стр. 28 из 32
1.Сечение
2.Местный разрез
3.Местный вид
1
4
2
3
3
1
2
Решение:
Цифрой 4 обозначено сечение. Согласно ГОСТ 2.305-68 сечением называется изображение, получающееся при мысленном рассечении предмета плоскостью. На сечении изображается только то, что находится в секущей плоскости.
Цифрой 3 обозначен местный разрез. Местный разрез – это разрез, в котором секущая плоскость проходит только в том месте предмета, в котором требуется показать его внутреннюю форму.
Цифрой 1 обозначен местный вид. Местным видом называют изображение
отдельного ограниченного участка поверхности предмета, которое образуется
проецированием на одну из основных плоскостей проекций. При выполнении
местного вида в проекционной связи с другим видом направление взгляда не
указывается и надпись над ним не наносится.
ЗАДАНИЕ N 45 отправить сообщение разработчикам
Кейс-задания: Кейс 1 подзадача 3
Дан чертеж детали. Определить, какие линии использованы для выполнения изображений, из каких изображений он составлен и вид линий на поверхности геометрической фигуры.
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930709 20.03.2014
Стр. 29 из 32
Геометрические фигуры, состоящие из соосных поверхностей вращения, пересекаются плоскостью по дугам эллипса и окружности на рисунках …
Решение:
Геометрическая фигура состоит из полусферы и цилиндра. Полусфера пересекается плоскостью Г по дуге окружности, а цилиндр – по дуге эллипса.
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930709 20.03.2014
Стр. 30 из 32
Геометрическая фигура состоит из полусферы и конуса. Полусфера пересекается плоскостью Г по дуге окружности, а конус – по дуге эллипса.
ЗАДАНИЕ N 46 отправить сообщение разработчикам
Кейс-задания: Кейс 2 подзадача 1
Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.
ГОСТ 2.302-68 «Масштабы» предусматривает масштабы увеличения …
2:1
2,5:1
1:2
1:2,5
Решение:
Масштабом называется отношение линейных размеров изделия на чертеже к его действительным линейным размерам. ГОСТ 2.302-68 «Масштабы» предусматривает масштабы увеличения 2:1; 2,5:1; 4:1; 5:1; 10:1; 15:1; 20:1.
ЗАДАНИЕ N 47 отправить сообщение разработчикам
Кейс-задания: Кейс 2 подзадача 2
Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.
На чертеже детали цифрами 1 и 2 обозначены _______ и _______.
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930709 20.03.2014
Стр. 31 из 32
фронтальный разрез
вид сверху
профильный разрез
вид слева
ЗАДАНИЕ N 48 отправить сообщение разработчикам
Кейс-задания: Кейс 2 подзадача 3
Представлен чертеж детали. Выбрать стандартные формат и масштаб изображения. Определить характер и вид изображений. Построить точки на поверхности геометрической фигуры.
Горизонтальную проекцию точек А и В, лежащих на поверхности конуса, можно найти с помощью _______ и _______.
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930709 20.03.2014
Стр. 32 из 32
прямых
окружности
эллипса
параболы
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930709 20.03.2014
Стр. 1 из 34
Преподаватель: Телегин В.В.
Специальность: 190100.62 - Наземные транспортно-технологические комплексы Группа: ТК-13-1 (06)
Дисциплина: Начертательная геометрия и инженерная графика
Идентификатор студента: Старых Андрей Алексеевич
Логин: 05ps1937816
Начало тестирования: 2014-04-06 22:59:54 Завершение тестирования: 2014-04-07 00:14:44 Продолжительность тестирования: 74 мин. Заданий в тесте: 48 Кол-во правильно выполненных заданий: 32
Процент правильно выполненных заданий: 66 %
ЗАДАНИЕ N 1 отправить сообщение разработчикам
Тема: Метод проекций, виды проецирования
Свойство – «Изображение проецирующей прямой вырождается в точку» – является инвариантным (неизменным) ___ проецирования.
для любого вида
только для центрального
только для параллельного
только для ортогонального
ЗАДАНИЕ N 2 отправить сообщение разработчикам
Тема: Прямоугольный чертеж точки на две и три плоскости проекций
Ближе других точек к фронтальной плоскости проекций находится точка …
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1937816 08.04.2014
