Стр. 14 из 32
вертикально, угол между положительным направлением O’x’ и левой частью
горизонтальной прямой равен 7°10′, угол между положительным
направлением O’y’ и правой частью горизонтальной прямой равен 41°25′.
Показатели искажения в приведенной прямоугольной диметрии по осям O’x’,
O’y’, O’z’ соответственно равны: u = 1, v = 0.5, w = 1.
ЗАДАНИЕ N 19 отправить сообщение разработчикам
Тема: Изображение окружности в аксонометрии
Аксонометрической проекцией окружности в общем случае является эллипс. Для прямоугольной изометрии окружности, расположенной параллельно координатной плоскости, величина большого диаметра эллипса равна ____
диаметра окружности.
1,22
0,71
0,95
1,06
ЗАДАНИЕ N 20 отправить сообщение разработчикам
Тема: Аксонометрия геометрических объектов
При построении вторичной проекции цилиндра использована его …
ортогональная фронтальная проекция
ортогональная горизонтальная проекция
ортогональная профильная проекция
центральная проекция из точки О
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930709 20.03.2014
Стр. 15 из 32
Решение:
Процесс вычерчивания аксонометрического изображения предмета рекомендуется начинать со вторичной проекции, то есть с построения аксонометрии плоской фигуры, являющейся видом данного предмета сверху, слева или спереди. На данном чертеже использована ортогональная фронтальная проекция цилиндра или вид «спереди».
Начертательная геометрия : учеб. для вузов / под ред. Н. Н. Крылова. – М. : Высш. шк., 2005. – 224 с.
ЗАДАНИЕ N 21 отправить сообщение разработчикам
Тема: Виды изделий и конструкторских документов
Спецификация – это _____, определяющий состав сборочной единицы, комплекса или комплекта.
документ
текст
перечень
список
ЗАДАНИЕ N 22 отправить сообщение разработчикам
Тема: Форматы. Масштабы
Масштабом называют отношение линейных размеров изображения объекта на чертеже к _____ размерам объекта.
действительным
продольным
поперечным
габаритным
ЗАДАНИЕ N 23 отправить сообщение разработчикам
Тема: Линии. Шрифты чертежные. Графическое обозначение материалов в разрезах и сечениях
Для смежных сечений двух деталей следует брать наклон линий штриховки …
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930709 20.03.2014
Стр. 16 из 32
для одного сечения вправо, для другого – влево
одинаковым
исходя из удобства построения
одного сечения – 30, другого – 60 градусов
ЗАДАНИЕ N 24 отправить сообщение разработчикам
Тема: Нанесение размеров
При указании размера диаметра перед размерным числом наносят знак …
Ø
D
R
d
ЗАДАНИЕ N 25 отправить сообщение разработчикам
Тема: Виды
Часть вида и часть разреза допускается соединять на одном изображении, разделяя их ___ линией.
волнистой
штриховой
сплошной толстой основной
разомкнутой
ЗАДАНИЕ N 26 отправить сообщение разработчикам
Тема: Дополнительный вид, местный вид, выносной элемент
Выносной элемент В, выполненный в масштабе 4:1, на чертеже обозначается …
В (4:1)
В М 2:1
В М(2:1)
В М/2:1
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930709 20.03.2014
Стр. 17 из 32
ЗАДАНИЕ N 27 отправить сообщение разработчикам
Тема: Разрезы
Правильно показано соединение вида и разреза на чертеже …
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930709 20.03.2014
Стр. 18 из 32
ЗАДАНИЕ N 28 отправить сообщение разработчикам

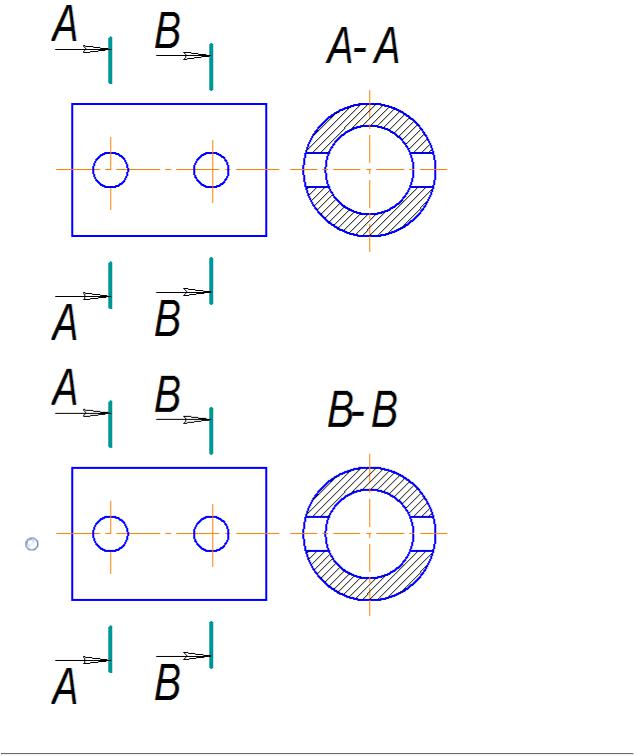

Тема: Сечения
Правильно выполнено обозначение двух одинаковых сечений на рисунке …
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930709 20.03.2014
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930709 20.03.2014
Стр. 20 из 32
ЗАДАНИЕ N 29 отправить сообщение разработчикам
Тема: Основные параметры резьбы. Классификация резьб
Профиль в виде равнобедренного треугольника имеет ____ резьба.
трубная цилиндрическая
упорная
метрическая
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930709 20.03.2014
Стр. 21 из 32
коническая дюймовая
ЗАДАНИЕ N 30 отправить сообщение разработчикам
Тема: Условное изображение и обозначение резьбы по ГОСТ 2.311-68
Левая резьба обозначается как …
LH
Lh
L
lh
ЗАДАНИЕ N 31 отправить сообщение разработчикам
Тема: Обозначение и изображение резьбового соединения на чертеже
Болтовое соединение используют для соединения …
двух относительно тонких деталей
двух массивных деталей
тонкой и массивной деталей
любых деталей
Решение:
Согласно ГОСТ 7798-70 болт – это крепежная резьбовая деталь в виде цилиндрического стержня с головкой, часть которого снабжена резьбой. Болты применяются для соединения деталей не очень большой толщины (фланцев и др.) и при необходимости частого соединения и разъединения деталей.
ЗАДАНИЕ N 32 отправить сообщение разработчикам
Тема: Обозначение и изображение стандартных резьбовых деталей
На чертеже изображена крепежная деталь, называемая …
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930709 20.03.2014
Стр. 22 из 32
гайкой
фланцем
подшипником
втулкой
Решение:
На чертеже изображена гайка накидная.
ЗАДАНИЕ N 33 отправить сообщение разработчикам
Тема: Разъемные соединения (кроме резьбовых)
Изображенная деталь называется …
шплинтом
штифтом
шурупом
шпонкой
ЗАДАНИЕ N 34 отправить сообщение разработчикам
Тема: Неразъемные соединения
Клеевой шов, как и паяный, изображается на чертеже сплошной линией толщиной …
2S
S
1,5S
2,5S
http://mypage.i-exam.ru/index.php?menu=show_test&login=05ps1930709 20.03.2014
Стр. 23 из 32
Решение:
Согласно ГОСТ 2.313-82 «Условные изображения и обозначения неразъемных соединений» клеевой шов, как и паяный, изображается сплошной линией толщиной 2S, где S – толщина основной сплошной линии.
ЗАДАНИЕ N 35 отправить сообщение разработчикам
Тема: Основные требования к оформлению рабочих чертежей деталей
На детали ___ допускается не выполнять рабочие чертежи.
из сортового и фасонного материала
круглой формы
прямоугольной формы
простой конструкции
Решение:
На детали, изготавливаемые из сортового материала (трубы, профили) и
фасонного материала (уголки, швеллеры) допускается не выполнять рабочие
чертежи. На сборочных чертежах и в спецификации приводят данные,
необходимые для изготовления и контроля деталей, на которые не выпускают
самостоятельные чертежи.
ЗАДАНИЕ N 36 отправить сообщение разработчикам
Тема: Эскизы деталей
Дефекты, неравномерность толщины стенок и ребер, несимметричность одинаковых элементов изделия на эскизах …
не показывают
показывают
показывают, если это необходимо
показывают, если деталь имеет минимальное количество изображений
Решение:
Явные дефекты деталей (отбитый край, трещины, смещение центров отверстий, неравномерность толщины стенок и ребер и т.д.) отражать на чертеже не следует, так как эти дефекты появились из-за изношенности детали в процессе эксплуатации.
