Введение
В современной жизни очень важно организовать свое рабочее место так, чтобы было максимально комфортно, и при этом с легкостью можно было решать поставленные задачи.
Ведь от того, насколько будет правильно спланирован офис, будет зависеть оптимизация и эффективность рабочего процесса. И одним из основных критериев, который необходимо учитывать при проектировании офиса является выбор освещения, при этом особое внимание стоит уделить освещению рабочего места с учетом с окружающим светом. При планировке освещения, верхние и боковые источники света должны работать независимо друг от друга, это позволит оптимизировать оптические параметры, а значит, уменьшить напряжение глаз.
Современное освещение рабочего места должно соответствовать следующим основным критериям:
1. Создание условий светового комфорта и функции хорошего рабочего инструмента; 2.Гарантия оптимальных условий для зрительной работы; 3.Возможность лично управлять светом на рабочем месте; 4.Вред окружающей среде должен быть сведен к минимуму; 5.Возможность расчета средств, сэкономленных при использовании энергосберегающих приборов на протяжении всего периода их применения; 6.Энергоэффективность; 7.Выбор необходимого освещения рабочего места с учетом естественного света.
Цель работы: проектирование освещения в офисном помещении с помощью программного пакета DIALux.
1 Расчет освещения комнаты №1
На рисунке 1 приведен чертеж офисного помещения, в котором необходимо выполнить освещение комнат.
Рисунок 1. Чертеж офисного помещения
На рисунке 2 показаны изолинии комнаты.
Рисунок 2. Изолинии комнаты №1
Высота помещения: 2.400 m,
Монтажная высота: 2.400 m,
Коэффициент эксплуатации: 0.80
В таблице 1 приведены светотехнические результаты.
Таблица 1. Светотехнические результаты
Поверхность |
[%] |
Ecp [lx] |
Emin [lx] |
Emax [lx] |
Emin / Ecp |
Рабочая плоскость |
|
414 |
49 |
634 |
0,118 |
Полы |
20 |
222 |
21 |
404 |
0,096 |
Потолок |
70 |
91 |
60 |
120 |
0,654 |
Стенки |
50 |
186 |
24 |
402 |
|
Удельная подсоединенная мощность: 18.46 W/m² = 4.46 W/m²/100 lx (Поверхность основания: 12.46 m²)
На рисунке 2 приведено изображение светильника, использованного в данной комнате
а б
Рисунок 3. Использованный светильник:
а - вид светильника; б – место выхода света
DIAL 6 Optikleuchten
№ изделия: 6
Световой поток (Светильник): 1817 lm
Световой поток (Лампы): 3200 lm
Мощность светильников: 46.0 W
Классификация светильников по CIE: 100
CIE Flux Code: 50 82 96 100 57
Комплектация: 1 x TC-TEL 42W (Поправочный
коэффициент 1.000).
На рисунке 4 показан план расположения светильников.
Рисунок 4. План расположения светильников
В данной комнате используется 5 светильников этого типа
На рисунке 5 приведен план расположения объектов.
Рисунок 5. План расположения объектов
Использованные объекты:
- корзина для бумаг (1шт.);
- офисный стул (2 шт.);
- экран TFT (1 шт.);
- экран TFT и клавиатура (1 шт.);
- дверь (1 шт.).
Общий световой поток:9083 lm
Общая мощность: 230.0 W
Коэффициент
эксплуатации: 0.80
Краевая зона: 0.000 m
На рисунке 6 показана 3D-визуализация комнаты.
Рисунок 6. 3D-визуализация комнаты №1
2 Расчет освещения комнаты №2
Высота помещения: 2.400 m,
Монтажная высота: 2.200 m,
Коэффициент эксплуатации: 0.80

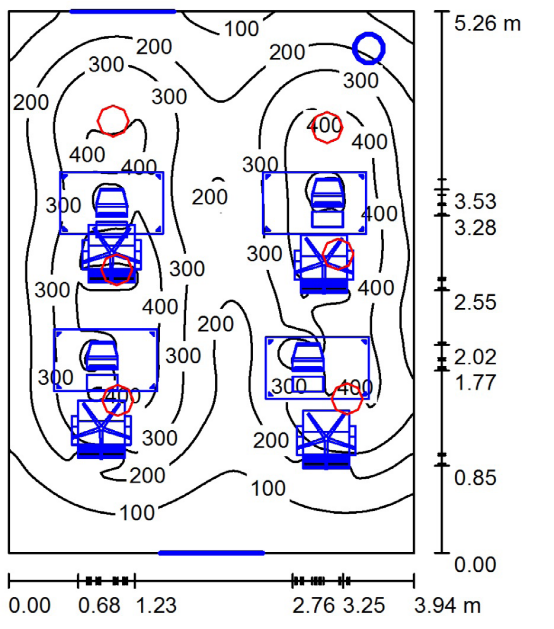

На рисунке 7 показаны изолинии комнаты №2
Рисунок 7. Изолинии комнаты №2
Светотехнические данные комнаты приведены в таблице 2.
Таблица 2. Светотехнические результаты
Поверхность |
[%] |
Ecp [lx] |
Emin [lx] |
Emax [lx] |
Emin / Ecp |
Рабочая плоскость |
|
294 |
45 |
498 |
0,174 |
Полы |
20 |
156 |
27 |
307 |
0,171 |
Потолок |
70 |
48 |
27 |
64 |
0,567 |
Стенки |
50 |
84 |
28 |
259 |
|
Удельная подсоединенная мощность: 8.11 W/m² = 3.12 W/m²/100 lx (Поверхность основания: 20.72 m²).
Использованный в комнате светильник показан на рисунке 8.
а б
Рисунок 8. Использованный светильник: а – вид светильника; б – место выхода света
DIAL 7 Twinlights
№ изделия: 7
Световой поток (Светильник): 1191 lm
Световой поток (Лампы): 1800 lm
Мощность светильников: 28.0 W
Классификация светильников по CIE: 100
CIE Flux Code: 62 88 97 100 66
Комплектация: 1 x TC-TEL 26W (Поправочный
коэффициент 1.000).
На рисунке 8 показан план расположения светильников.
Рисунок 9. План расположения светильников
План расположения объектов показан на рисунке 10.
Рисунок 10. План расположения объектов
Использованные объекты:
- столы (4 шт.);
- корзина для бумаг (1 шт.);
- офисный стул (4 шт.);
- ПК (2 шт.);
- ПК t (2 шт.);
- дверь (1 шт.).
Общий световой поток:7148 lm
Общая мощность: 168.0 W
Коэффициент
эксплуатации: 0.80
Краевая зона: 0.000 m
На рисунке 11 показана 3D-визуализация комнаты.
Рисунок 11. 3D-визуализация комнаты
