4. Экспериментальное исследование структуры частиц

Форму частицы, е¸ размеры, распределение электрического заряда и магнитного момента (намагниченности) по объему частицы изучают тем же методом упругого рассеяния электронов, который был столь продуктивен в случае атомного ядра (Лекция 1). Напомним, что дифференциальное сечение упругого рассеяния электрона, например, на протоне имеет вид

, (8.2)

ãäå - моттовское сечение (описывающее в данном примере рассеяние релятивистского электрона на точечной бесспиновой мишени с зарядом протона), аF_p(q) - зависящий от переданного импульса q форм-фактор протона, в котором заключена вся информация о распределении заряда и намагниченности протона по его объему. Эксперимент по рассеянию электронов на любой протяженной частице (адроне) можно выполнить так, чтобы разделить в его форм-факторе вклады за счет чисто кулоновского взаимодействия электрона и мишени и за счет их магнитного взаимодействия (взаимодействия магнитных моментов). Соответствующие форм-факторы носят название “кулоновского” и “магнитного”.

Так из кулоновского форм-фактора протона и нейтрона получены распределения плотности электрического заряда в них, приведенные на рис.1.10, 1.11 (Лекция 1). Эти данные свидетельст-вуют о том, что нуклон “размазан” в пространстве, не имеет четкой границы и его характерный размер <>^1/2 0.8 фм, т.е. около одного ферми. Аналогичные размеры имеют и остальные адроны.

Адроны, будучи протяженными, имеют внутреннюю структуру (состоят из 2-х или 3-х кварков) и должны иметь возбужденные состояния (резонансы). Первое возбужденное состояние элементар-ной частицы было открыто Ферми в 1951 г. в реакции рассеяния положительных пионов (⁺) на протонах:

⁺ + p ^{++ +} + p.

Протон состоит из трех кварков. Присоединяя за счет сильного взамодействия пион, он переходит в трехкварковое состояние с зарядом +2e и большей энергией, обозначаемое ⁺⁺, которое затем распадается на первоначальные частицы. В сечении этой реакции возникает широкий резонанс, называемый -резонансом. Максимум этого резонанса, который может отвечать различным зарядовым комбинациям 3-х кварков, наблюдается при кинетической энергии пиона T200 МэВ. При этом энергия возбуждения в трехкварковой системе E*300 МэВ, а масса резонанса m=1232 МэВ/с². Одной из зарядовых разновидностей этого резонанса является 1-ое возбужденное состояние протона, обозначаемое ⁺.

⁺-Резонанс удобно проиллюстрировать с помощью рекции поглощения протоном фотона:

+ p p*,

где p* означает возбуждение протона.

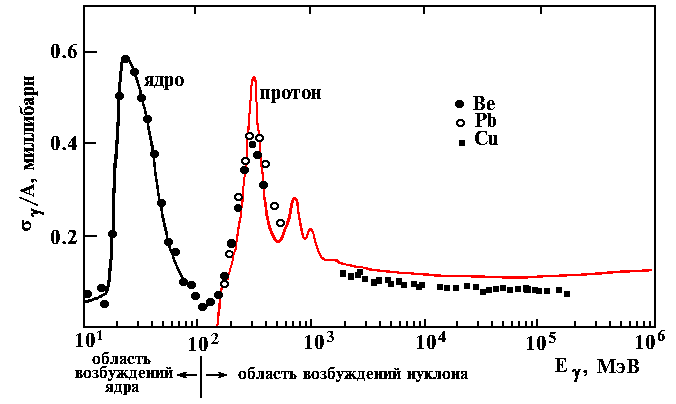

На рис.8.1 показано экспериментально полученное сечение поглощения фотонов ядром ⁹Be в широкой области энергий фотонов от (10 до 400 МэВ). Величина этого сечения разделена на число нуклонов в ядре A (вертикальная шкала соответствует /A, где A=9), т.е. показывает, какая часть сечения приходится на один нуклон. Это нормированное экспериментальное сечение демонстрирует два максимума - низкоэнергичный при E20-50 МэВ и высокоэнергичный при E200-400 МэВ. Низкоэнергичный резонанс присущ всем ядрам с A>2 и это не что иное как коллективное ядерное возбуждение - гигантский дипольный резо-нанс - отвечающее колебанию всех протонов относительно всех нейтронов ядра (об этом возбуждении рассказано в Лекции 7). В процессе этих возбуждений сами нуклоны остаются в невозбужден-ном (основном) состоянии.

Ðèñ. 8.1

Верхний резонанс с максимумом при E300 МэВ отвечает ситуации, когда фотон поглощается не всем ядром, а отдельным нуклоном, вызывая внутреннее возбуждение этого нуклона. Это и есть резонанс в системе трех кварков, обнаруженный Ферми. Положение и форма этого нуклонного резонанса, возбуждаемого в ядрах фотонами с энергией 300 МэВ, почти не зависят от типа ядра (на рис.8.1 приведены также данные для ядер Cu è Pb). Наиболее отчетливо нуклонные резонансы проявляются на свободных нуклонах. На рис.8.1 в области больше 100 МэВ сплошной линией показано для сравнения сечение реакции на свободном протоне +pp*. Это сечение демонстрирует наличие у протона не только состояния, обнаруженного Ферми, но и еще более высокоэнергичных резонансов (в районе 700 и 1000 МэВ). Таким образом, получен целый спектр внутренних возбуждений протона.

В настоящее время обнаружено множество состояний нуклонов и других адронов. Рисунок 8.1 показывает, что ядерные возбуждения “вымирают” к энергии 100 МэВ и выше этой энергии начинаются возбуждения адронов (в том числе и нуклонов). Большинство этих возбуждений имеет время жизни 10^-22-10^-24 сек и, с точки зрения принятой в физике частиц терминологии, являются резонансами.

Найденный Ферми резонанс (-резонанс) с массой 1232 МэВ есть самое нижнее (1-ое возбужденное) состояние системы трех кварков. Протон состоит из 3-х кварков, каждый из которых имеет спин 1/2. В основном состоянии протона у одного из кварков спин противоположен спину двух других и полный спин протона 1/2. В первом возбужденном состоянии спины всех кварков ориентированы одинаково и полный спин этого состояния становится равным 3/2. Таким образом при самом низком возбуждении нуклона происходит “переворот” спина того кварка, который в основном состоянии нуклона был ориентирован противоположно спину двух других. На такой “переворот” требуется затратить энергию 300 МэВ. Из рис. 8.1 видно, что ширина на половине высоты -резонанса 120 МэВ, откуда для времени жизни этого резонанса получаем 310^-23 ñåê.
