2. Эффективности экранирования корпуса в форме параллелепипеда с щелью

Эффективность экранирования (ЭЭ) определяется как выраженное в дБ отношение напряженностей электромагнитного поля в отсутствии и в присутствии экрана, измеренных в одной и той же точке.

Эффективность экранирования является функцией нескольких переменных: SE(f,a L,,w,t,b,p,d), где:

f- частота источника поля[МГц];

a- размер широкой стенки корпуса[м];

b- размер узкой стенки корпуса[м];

d- длина корпуса[м];

L- длина щели[м];

w- ширина щели[м];

р- расстояние от центра щели вдоль оси Z[м];

t- толщина стенки щели[м].

При работе с программой необходимо выполнение очевидных неравенств: a> 2b;d≥a;b>w;a>L;d>p.

а	б	в

Рисунок  Рисунок 1.20 –а)Реальная геометрическая модель корпуса;б) Геометрия моделируемого корпуса при падении плоской однородной волны на щель сверху;в)Геометрия моделируемого корпуса при падении плоской однородной волны на щель сбоку.

1. Создание модели

Исходные данные для корпуса размером 270×140×25.

Размер щели: w (мм) = 0,05 мм.

Параметры для вычисления: L=0,266 м;a=0,266 м;w=0,00005 м;t=0,002 м;b=0,239 м;p=0,017; 0,034; 0,068; 0,102; 0,119; 0,135 м;d=0,136 м;Z₀= 377 Ом,v₀= 1 В,c= 3∙10⁸м/с.

Частота источника помех:

В диапазоне частот f₁= 110⁴, 2010⁴…110⁶Гц;

В диапазоне частот f₂= 110⁶, 1010⁶…110⁹Гц;

Пример использования данных команд:

SE_BOXi0.266 0.266 0.0001 0.002 0.0239 0.017 0.136

SE_BOX i 0.266 0.266 0.0001 0.002 0.0239 0.034 0.136

SE_BOX i 0.266 0.266 0.0001 0.002 0.0239 0.068 0.136

SE_BOX i 0.266 0.266 0.0001 0.002 0.0239 0.102 0.136

SE_BOX i 0.266 0.266 0.0001 0.002 0.0240 0.119 0.136

SE_BOXi0.266 0.266 0.0001 0.002 0.0240 0.135 0.136

Для правильной работы программы параметр k_c(w,t,b) должен изменяться от 0 до 0,707, для данного корпуса.

Рисунок  Рисунок 1.21 – Зависимость параметраk_c(w ) от изменения ширины щели для корпуса размером 270×140×25

2. Эффективность экранирования уэм размером 270×140×25

   1. Корпус с верхней щелью

Рисунок  Рисунок 1.22 –SE(f ) для корпуса размером 270×140×25 с верхней щелью 0,05 мм, при разныхp, в килогерцовом диапазоне

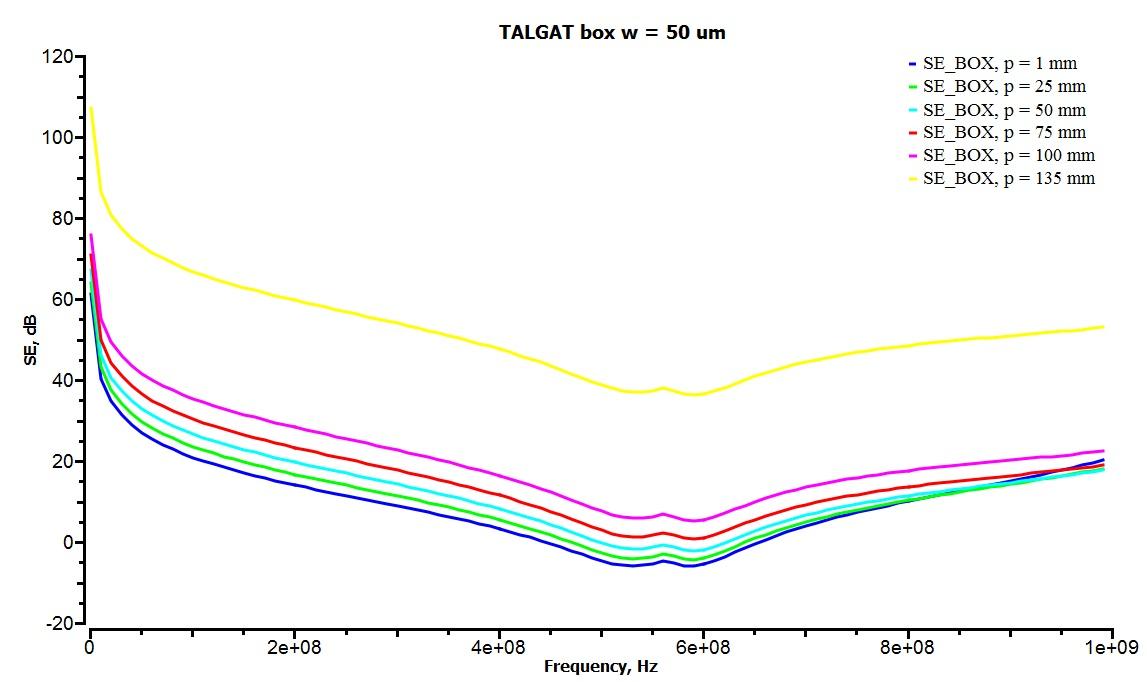

Рисунок  Рисунок 1.23 –SE(f ) для корпуса размером 270×140×25 с верхней щелью 0,05 мм, при разныхp, в мегагерцовом диапазоне

2. Корпус с боковой щелью

Рисунок  Рисунок 1.24 –SE(f ) для корпуса размером 270×140×25 с боковой щелью 0,05 мм, при разныхp, в килогерцовом диапазоне

Рисунок  Рисунок 1.25 –SE(f ) для корпуса размером 270×140×25 с боковой щелью 0,05 мм, при разныхp, в мегагерцовом диапазоне

3. Основные результаты по разделу

Вычислена эффективность экранирования с двух сторон для семи разных размеров УЭМ в диапазоне частот от 10 кГц до 1 ГГц. На отдельных графиках представлены наихудшие варианты ЭЭ. С ростом частоты ЭЭ снижается.

Для всех размеров корпусов ЭЭ не меньше 60 дБ в частотном диапазоне до 1 МГц. На частоте 1 ГГц на расстоянии 1мм от щели ЭЭ отсутствует в некоторых случаях имеет отрицательную величину. С увеличением в небольших пределах расстояния от щели до точки наблюдения ЭЭ несущественно увеличивается. При увеличении толщины корпуса на каждые 2 мм ЭЭ остается не изменой. ЭЭ для каждого типа корпуса сверху и сбоку одинакова.

В таблице 2 приведены значения ЭЭ для разных типов корпуса, с изменением расстояния от щели до точки наблюдения на фиксированных частотах.

1 . Киричёк Р.В. Исследование влияния сверхкоротких электромагнитных импульсов на процесс передачи данных в сетяхEthernet. Дисс. на соиск. уч. ст. канд. техн. наук – С-Пб.: СПбГУТ, 2011.
