8.2.3. Кома
Кома появляется при смещениях точки
предмета с оси. Поперечная
аберрацияпри наличии комы
прямо пропорциональна величине предмета:где
–
коэффициент пропорциональности,
определяющий качество аберрационной
коррекции оптической системы.
Волновая аберрация при наличии комы 3 и 5 порядков:
|
Поперечные аберрации при коме 3 порядка |
| |
|
| |
меридиональное сечение |
сагиттальное сечение |
точечная диаграмма |
|
|
|
|
|
Кома и неизопланатизм

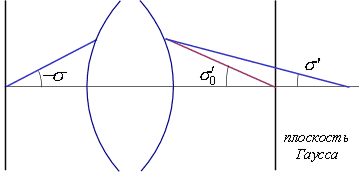

Закон синусов Аббе (условие апланатизма) |
Условие изопланатизма |
| |||||||
нет ни комы, ни сферической аберрации |
нет комы, но присутствует сферическая аберрация |
О возможной величине комы можно судить,
не смещая точку с оси, если количественно
оценить неизопланатизм. Если условие
изопланатизма выполняется, то комы в
ближайшей окрестности осевой точки не
будет. Относительное отступление от
изопланатизма:
Поперечная
аберрациякомы 3 порядка для
точки изображения с координатой:
8.2.4. Астигматизм и кривизна изображения
|
|
Астигматизм появляется при значительном
смещении точки предмета с оси. Астигматизмсостоит в том, что не совпадают точкифокусоввмеридиональнойисагиттальной
плоскостях,
поэтому лучи бесконечно узкого пучка
не сходятся в одной точке.Кривизназаключается в том, что наилучшее
изображение получается на искривленной
поверхности, а не на плоскости.
Разложение в ряд волновой аберрациипри наличии астигматизма 3 и 5 порядков:
|
Количественно астигматизм и кривизна
характеризуются продольными
астигматическими отрезками и
.
–
это расстояние от плоскости параксиального
изображения до меридионального фокуса
.
–
это расстояние от плоскости параксиального
изображения до сагиттального фокуса
.
Мера астигматизмав продольном
измерении:
Средняя кривизна указывает положение
наилучшего изображения для данного
пучка:
В первом приближении средняя кривизна пропорциональна квадрату расстояния от оси.
продольные аберрации |
поперечные аберрации | |
|
в меридиональном сечении |
в сагиттальном сечении |
|
|
Где
–относительная предметная координата.
В зависимости от положения плоскости изображения при астигматизме пятно рассеяния может принимать форму эллипсов, отрезков или круга. |
|
8.2.5. Дисторсия
Если кроме дисторсии других аберраций нет, то гомоцентричносит пучкасохраняется, но точка изображения смещена от идеальной. Наличие дисторсии приводит к искажению прямых линий, не проходящих через ось. Если квадратный предмет изображается в виде подушки – это положительная дисторсия. Если изображение квадрата имеет выпуклые стороны (в виде бочки), то это отрицательная дисторсия. При дисторсии
величина изображения отличается от
идеального:
|
|
Разложение в ряд волновой аберрации |
Абсолютная дисторсия |
Относительная дисторсия | ||||||
|
где
|
|
Дисторсия характерна
тем, что ее величина нелинейно зависит
от величины предмета, то есть увеличениеразлично для разных точек поля.
Абсолютная дисторсия 3 порядка: |
|
