Томский государственный университет систем управления
и радиоэлектроники
Кафедра автоматизации обработки информации (АОИ)
ЛАБОРАТОРНАЯ РАБОТА № 1
по дисциплине «Компьютерная и офисная техника»
Устройство персональной ЭВМ – определение конфигурации и диагностика персонального компьютера с помощью тестирующих программ (утилит)
Выполнил:
Студент группы 474-1
____________ Кольниченко Д.Е.
Проверил :
ст. преподаватель каф. АОИ
_____________Рыбалов Б.А.
Томск 2014
ЛАБОРАТОРНАЯ РАБОТА № 1
Устройство персональной ЭВМ – определение конфигурации и диагностика персонального компьютера с помощью тестирующих программ (утилит)
Цель работы: с помощью программной утилиты AIDA64 изучить архитектуру персонального компьютера (ПК), ознакомиться с основными устройствами ПК и их основными характеристиками.
Краткие теоретические сведения
AIDA64 – информационно-диагностическая программа для идентификации и тестирования практически любых компонентов персонального компьютера под управлением операционных систем семейства Windows.
Программа анализирует конфигурацию и выдаёт подробную информацию об установленных в ПК устройствах – процессорах, системных платах, видеокартах, аудиокартах, модулях памяти и т.д., а также информацию об их характеристиках (тактовая частота, напряжение питания, размер кэшей), поддерживаемых ими наборах команд и режимах работы, производителях, установленном программном обеспечении, конфигурации ОС и установленных драйверах.

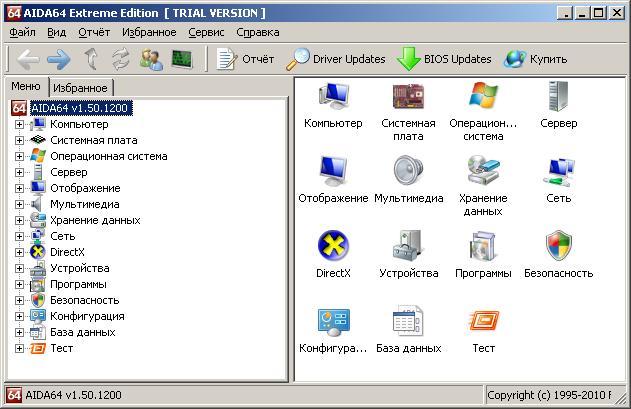

Рисунок 1 - Графический интерфейс утилиты Aida64
Для выполнения лабораторной работы достаточно демонстрационной (пробной) версии (TRIAL VERSION) программы AIDA64, которая должна быть установлена на исследуемом компьютере. Запускать программу следует с правами администратора.
Значения основных терминов и сокращений приведены в Глоссарии (Приложение 1).
Порядок выполнения работы
Наименование параметра |
Данные по тестированию ПК |
1. Получение суммарной информации о компьютере |
|
- тип компьютера |
ACPI x64-based PC
|
- тип операционной системы |
Microsoft Windows 7 Ultimate |
- имя компьютера |
ДЕНИС-ПК |
- имя пользователя |
Денис |
- тип центрального процессора (ЦП) |
DualCore AMD Athlon 64 X2, 2800 MHz (14 x 200) 5400+ |
- тип системной платы |
Gigabyte GA-MA74GM-S2H v3.0 (2 PCI, 1 PCI-E x1, 1 PCI-E x16, 2 DDR2 DIMM, Audio, Video, Gigabit LAN) |
- тип чипсета системной платы |
AMD 740G, AMD Hammer |
- количество и тип оперативной (системной) памяти |
[ TRIAL VERSION ]
|
- тип BIOS |
Award Modular (07/27/09) |
- тип видеоадаптера |
NVIDIA GeForce 9500 GT (Microsoft Corporation - WDDM v1.1) (1 ГБ) |
- тип монитора |
Универсальный монитор PnP [NoDB] (401NDBPJ0605) |
- звуковой адаптер |
Realtek ALC887 @ ATI SB750 - High Definition Audio Controller |
- тип и объем дискового накопителя (жесткого диска - ЖД) |
SAMSUNG SP0802N ATA Device (80 ГБ, 7200 RPM, Ultra-ATA/133) |
- тип сетевого адаптера |
Сетевая карта Realtek RTL8168C(P)/8111C(P) Family PCI-E Gigabit Ethernet NIC (NDIS 6.20) |
- другие устройства ввода-вывода исследуемого ПК |
ATI SB750 - OHCI USB Controller
|
|
|
- тип ЦП |
DualCore AMD Athlon 64 X2, 2800 MHz (14 x 200) 5400+ |
- название процессора (псевдоним) ЦП |
Brisbane
|
- количество ядер (при многоядерном процессоре) |
2 |
- степпинг (показатель версии ядра ЦП) |
BH-G2
|
- наборы машинных инструкций (система команд процессора) |
x86, x86-64, MMX, 3DNow!, SSE, SSE2, SSE3 |
- исходная частота процессора |
[ TRIAL VERSION ] |
- размер и характеристики кэш-памяти ЦП |
64 КБ per core (Parity) |
- физические параметры ЦП
|
940 Pin uOPGA 40 mm x 40 mm [ TRIAL VERSION ] млн. 10Mi, 65 nm, CMOS, Cu, DSL SOI
[ TRIAL VERSION ] mm2 |
- фирма-производитель ЦП |
Advanced Micro Devices, Inc. |
|
|
- ID системной платы (уникальный идентификационный номер) |
07/27/2009-RS740-SB710-6A669G08C-00 |
- название материнской платы |
Gigabyte GA-MA74GM-S2H v3.0 |
- физическая информация о системной плате:
|
1 Socket AM2
[ TRIAL VERSION ]
2 DDR2 DIMM Audio, Video, Gigabit LAN Micro ATX AMD740G
|
- фирма-производитель системной платы |
Gigabyte Technology Co., Ltd.
|
|
|
- Северный мост |
AMD RS740 |
- Фирма |
Advanced Micro Devices, Inc. |
- Южный мост |
------------------------------------------ |
- Фирма |
Advanced Micro Devices, Inc. |
5. Ознакомиться с системой хранения данных ПК – постоянно запоминающими устройствами (ПЗУ) |
|
- название ЖД |
SAMSUNG SP0802N ATA Device |
- форм-фактор (размер в дюймах) |
3.5" |
- емкость |
80 ГБ |
- количество пластин (дисков) |
1 |
- физические габариты (размер в мм) |
146.05 x 101.6 x 25.4 mm |
- вес |
635 g |
- скорость вращения |
7200 RPM |
- быстродействие (макс. внутренняя скорость передачи данных) |
741 Мбит/с
|
- интерфейс подключения (IDE, ATA, SATA) |
Ultra-ATA/133
|
- производитель (фирма) |
Samsung |
6. Ознакомиться с устройствами видео-отображения информации Видео Windows |
|
- описание (наименование) устройства |
NVIDIA GeForce 9500 GT (Microsoft Corporation - WDDM v1.1) |
- строка адаптера |
GeForce 9500 GT |
- тип видеопроцессора |
GeForce 9500 GT |
- объем видеоОЗУ |
1 ГБ |
- фирма-производитель |
NVIDIA Corporation |
Графический процессор |
|
- видеоадаптер |
Zotac GeForce 9500 GT |
- кодовое название ГП |
G96GT |
- PCI-устройство |
10DE-0640 / 19DA-7046 (Rev C1) |
- число транзисторов |
314 млн |
- тип шины |
PCI Express 1.0 x16 @ 1.0 x16 |
- частота RAMDAC |
400 МГц |
- фирма-производитель |
NVIDIA Corporation |
Монитор |
|
- имя монитора |
Универсальный монитор PnP [NoDB] |
- ID монитора |
GSM5A31 |
- тип монитора |
22M35 |
- максимально видимая область экрана |
48 cm x 27 cm (21.7")
|
- соотношение сторон |
16:9 |
- максимальная пиксельная частота |
150 МГц |
- максимальное разрешение |
1980 |
- фирма-производитель |
LG |
|
|
- внешние устройства ввода-вывода |
PCI, PCI, PCI Express x16, PCI Express x1 |
|
|
- чтение из памяти – скорость пересылки данных из ОЗУ к процессору |
5779 МБ/с |
- запись в память – скорость пересылки данных из процессора к ОЗУ |
5839 МБ/с |
- копирование в памяти – скорость пересылки данных из одних ячеек памяти в другие через кэш процессора |
5642 МБ/с |
- задержка памяти – среднее время считывания процессором данных из ОЗУ |
72.8 ns |
|
|
9. Провести тестирование быстродействия ОЗУ |
|
- чтение из памяти |
|
- запись в память |
|
- копирование в памяти |
|
- задержка памяти |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
