.pdf1.Выращивание кристаллов из расплава: методы нормальной направленной
кристаллизации, метод Бриджмена.
Все технологические методы выращивания монокристаллов из жидкой фазы можно разделить на две группы: выращивание из собственных расплавов и выращивание из растворов.
Расплав — это жидкая фаза, состав которой соответствует составу кристаллизующегося нелегированного вещества или соединения.
Раствор — это жидкая фаза, состав которой отличается от состава выращиваемого нелегированного вещества или соединения.
Процесс кристаллизации из жидкой фазы состоит из следующих этапов: 1) подвод кристаллизующегося компонента к поверхности роста (фронту кристаллизации); 2)
поверхностная диффузия (миграция по поверхности роста и встраивание атомов в кристалл); 3) диффузия в объеме кристалла (миграция в кристалле); 4) отвод скрытой теплоты кристаллизации от поверхности роста.
1.1.1. Выращивание кристаллов из расплава
Все технологические методы выращивания монокристаллов из расплавов можно разделить на две группы: а) тигельные методы; б) беcтигельные методы.
Выращивание кристаллов из расплава в настоящее время является наиболее распространенным промышленным процессом, так как по сравнению с другими методами методы выращивания из расплава обладают наивысшей производительностью. Это обусловлено тем, что в расплавах диффузионные процессы в жидкой фазе (диффузия к фронту кристаллизации компонентов кристаллизующейся фазы) не являются лимитирующей стадией процесса. С помощью этих методов можно получать достаточно чистые кристаллы Ge и Si с высокими скоростями роста (до 10 мм/ч).
Недостатки методов выращивания кристаллов из расплава. Выращивание кристаллов из расплавов требует использования высоких температур роста, что в ряде случаев может создавать проблемы при контроле температурных градиентов,
необходимых для выращивания кристаллов высокого структурного совершенства.
Высокие температуры требуют также более высоких энергетических затрат при росте и способствуют загрязнению расплава, если он находится в тигле.
Методы направленной кристаллизации подразделяются на |
три |
группы: |
методы нормальной направленной кристаллизации; методы вытягивания |
из |
расплава; |
методы зонной плавки. |
|
|
1.1.1.1.Методы нормальной направленной кристаллизации
Вметодах нормальной направленной кристаллизации заготовка расплавляется целиком, а затем расплав кристаллизуется с одного конца. Рост кристалла, таким образом,
происходит в контакте со стенками тигля, содержащего расплав. Переохлаждение на фронте кристаллизации осуществляют путем перемещения тигля с расплавом относительно нагревателя, или нагревателя относительно тигля. В зависимости от расположения тигля с материалом различают горизонтальный и вертикальный методы нормальной направленной кристаллизации. Вертикальный метод получил название метода Бриджмена (рис. 1,а).

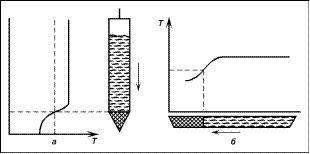

Рис. 1. Схема выращивания кристаллов методом нормальной направленной кристаллизации расплавов: а — вертикальная модификация (метод Бриджмена); б —
горизонтальная модификация.
Оборудование, необходимое для проведения процесса нормальной направленной кристаллизации, включает: 1) тигель заданной формы, изготовленный из материала,
химически стойкого по отношению к расплаву и газообразной среде, в котором проводится процесс кристаллизации; 2) печь, обеспечивающую создание заданного теплового поля; 3) систему регулирования температуры печи и механического перемещения контейнера или нагревателя.
Итак, предварительно тщательно очищенный исходный материал загружают в тигель и расплавляют; процесс проводят в вакууме или в нейтральной атмосфере в герметичной камере. Затем начинается охлаждение расплава, причем наиболее интенсивному охлаждению подвергается оттянутый заостренный участок тигля: здесь зарождаются центры кристаллизации (рис.1). Заостренный конец используется с целью увеличения вероятности образования только одного центра кристаллизации, поскольку объем расплава, находящегося в заостренной части тигля, невелик. Кроме того, в случае образования нескольких центров кристаллизации один из них, имеющий наиболее благоприятную ориентацию для роста, подавляет рост остальных зародышей. С течением времени по мере перемещения тигля с расплавом относительно нагревателя фронт
кристаллизации перемещается в сторону расплава и постепенно весь расплав в тигле закристаллизовывается.
Следует заметить, что в данном случае процессы зарождения и роста не контролируются с достаточной степенью точности, они зависят от формы фронта кристаллизации, от материала и качества изготовления тигля и всевозможных изменений условий роста. Особо следует остановиться на сильной зависимости совершенства выращиваемого кристалла от материала тигля. Для получения чистых кристаллов с минимальным количеством собственных дефектов необходимо выполнение следующих жестких требований, предъявляемых к свойствам материала тигля. Расплав и материал тигля не должны вступать в химическую реакцию. Расплав не должен смачивать стенки тигля, а после кристаллизации сцепляться с ним. Теплопроводность и тепловое расширение обоих материалов должны быть близки. Тигель должен обладать достаточной термической и механической прочностью. В качестве материала для изготовления тиглей наиболее часто применяют стекло, плавленный кварц, высокочистый графит, оксид алюминия (алунд), платину, нитрид алюминия.
Метод Бриджмена – зарождающиеся в нижней части тигля с расплавом монокристаллы служат затравкой. Тигель опускается в более холодную зону печи. Нижняя часть тигля – коническая. Скорость выращивания – также несколько мм/час.

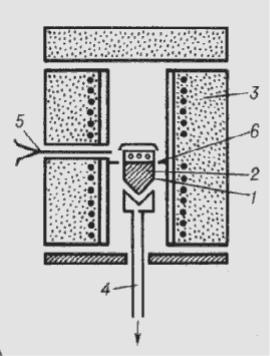

Рисунок |
|
|
10.3. |
Схема |
установки |
для |
выращивания |
монокристаллов по методу Стокаберга-
Бриджмена: |
|
|
|
|
1 |
- |
тигель |
с |
расплавом, |
2 |
|
- |
|
кристалл, |
3 |
|
- |
|
печь, |
4 |
|
- |
|
холодильник, |
5 |
|
- |
|
термопара, |
6 - тепловой экран.
2. Выращивание кристаллов из расплава: методы вытягивания кристаллов из
расплава, метод Чохральского.

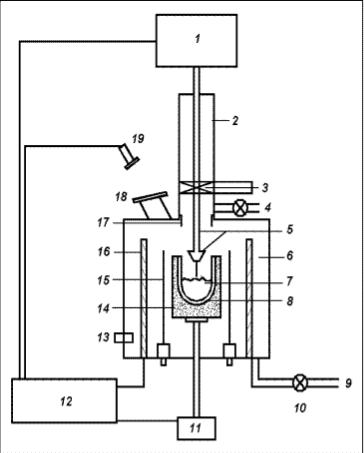

Рис. 2. Схема установки для выращивания кристаллов по методу Чохральского. 1—
затравочный шток, устройство подъема и вращения; 2—верхний кожух; 3—изолирующий клапан; 4—газовый вход; 5—держатель затравки и затравка; 6—камера высокотемпературной зоны; 7—расплав; 8—тигель; 9—выхлоп; 10—вакуумный насос; 11—устройство вращения и подъема тигля; 12—система контроля и источник энергии; 13—датчик температуры; 14—пьедестал; 15—нагреватель; 16—изоляция; 17—
труба для продувки; 18—смотровое окно; 19—датчик для контроля диаметра растущего слитка.
1.1.1.2. Методы вытягивания кристаллов из расплава
Данная группа методов в настоящее время является наиболее распространенной при промышленном производстве больших монокристаллов полупроводников с контролируемыми и воспроизводимыми свойствами.
Принцип метода вытягивания кристаллов из расплава впервые был предложен Чохральским в 1916 г. Сейчас существует значительное количество различных его модификаций. Суть метода заключается в следующем.
Исходный материал (в виде порошка или кусков поликристаллов), прошедший стадию тщательной очистки, загружают в тигель и нагревают до расплавления. Процесс проводят в вакууме или в атмосфере инертного газа. Затравочный кристалл размером в несколько миллиметров, установленный в охлаждаемый кристаллодержатель и ориентированный в нужном кристаллографическом направлении, погружают в расплав.
После частичного подплавления затравки и достижения определенного температурного режима начинается вытягивание таким образом, чтобы кристаллизация расплава происходила от затравочного кристалла. Диаметр растущего кристалла регулируется подбором скорости вытягивания и нагревом расплава.
Установка для выращивания кристаллов методом Чохральского включает четыре основных узла (рис.2): 1) печь, в которую входят тигель, механизм вращения, нагреватель,
источник питания и камера; 2) механизм вытягивания кристалла, содержащий стержень с затравкой, механизм вращения затравки и устройство для зажима затравки; 3) устройство для управления составом атмосферы, состоящее из газовых источников, расходомеров,
системы продувки и вакуумной системы; 4) блок управления, в который входят микропроцессор, датчики и устройства вывода.
Основными преимуществами методов вытягивания кристаллов из расплава по сравнению с методами нормальной направленной кристаллизации являются следующие.
1. Кристалл растет в свободном пространстве, не испытывая никаких механических воздействий со стороны тигля; при этом размеры растущего кристалла можно достаточно произвольно изменять в пределах, допускаемых конструкцией установки.
2.Имеется возможность визуального наблюдения за процессом роста вытягиваемого кристалла. Это позволяет сопоставлять свойства получаемых кристаллов с условиями их выращивания и производить оптимизацию технологического процесса.
3.Имеется возможность использования затравки минимального размера.
3. Выращивание кристаллов из расплава: метод зонной плавки.
Зонная плавка может производиться в тигле и без тигля. В «тигельном» варианте,
так же как и в случае нормальной направленной кристаллизации, предварительно очищенный материал загружается в тигель, в одном конце которого располагается монокристаллическая затравка. Тигель помещается в кварцевую трубку, которая, как правило, заполняется инертным газом. Узкая жидкая зона создается с помощью специального нагревателя, который, перемещаясь вдоль кварцевой трубки, обеспечивает передвижение зоны расплава вдоль обрабатываемого слитка и, следовательно, рост кристалла.
С точки зрения процесса кристаллизации метод «тигельной» зонной плавки мало чем отличается от метода нормальной направленной кристаллизации со всеми его недостатками. Однако есть и преимущества. Время, в течение которого расплав находится в контакте с материалом тигля, в этом случае меньше, а поэтому и загрязнение материала менее значительно. Кроме того, используя метод зонной плавки, можно регулировать ширину расплавленной зоны, создавать вдоль слитка несколько отдельных расплавленных зон, а также применять монокристаллическую затравку.
К числу важных преимуществ кристаллизации методом вертикальной зонной плавки относится возможность выращивания кристаллов без использования тиглей. В
этом случае не происходит загрязнения расплава за счет растворения в нем материала тигля, а в выращиваемом кристалле не возникают дефекты вследствие различия коэффициентов линейного расширения кристалла и материала тигля. Метод вертикальной зонной плавки широко применяется при выращивании особо чистых монокристаллов полупроводников, а также материалов с высокой температурой плавления, обладающих в расплавленном состоянии высокой реакционной способностью, а также однородно легированных полупроводниковых материалов.

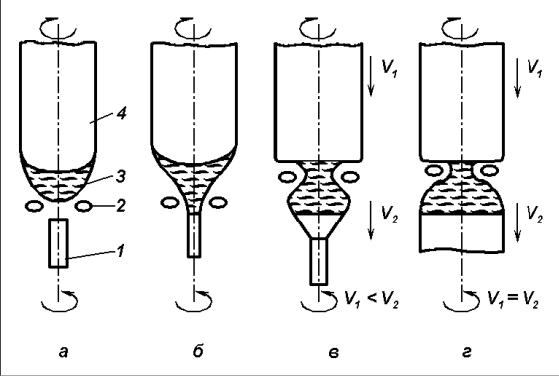

Рис. 3. Этапы процесса выращивания кристалла бестигельной зонной плавкой, когда диаметр индуктора меньше диаметра проплавляемого стержня (V1 и V2 — скорости движения стержня и затравки соответственно): а — создание капли расплава; б —
смачивание затравки; в — выход на диаметр; г — выращивание кристалла постоянного диаметра.
Принципы получения бездислокационных монокристаллов на затравке при зонной плавке такие же, как и при вытягивании монокристаллов из расплава, но при этом площадь сечения кристалла обычно имеет размеры, близкие к диаметру затравки.
Существенно повысить диаметр кристалла, выращиваемого бестигельной зонной плавкой, позволяет модификация этого метода, а именно: использование нагревателя,
диаметр которого меньше диаметра проплавляемого стержня (рис. 3). Суть метода заключается в следующем. Заготовку, которая подвергается переплавке, закрепляют в верхнем держателе. Соосно с верхним держателем снизу располагают монокристаллическую затравку. На нижнем конце заготовки с помощью индуктора
создается капля расплава, которая удерживается на ней за счет сил поверхностного натяжения. К образовавшейся капле подводят затравку до соприкосновения с расплавом и полного ее смачивания. Далее индуктор перемещается относительно заготовки вверх, в
результате чего заготовка над индуктором расплавляется, а под индуктором расплав кристаллизуется на затравку, образуя монокристалл. Верхний и нижний держатели вращаются в противоположных направлениях, что способствует перемешиванию расплава, симметризации теплового поля и выращиванию кристалла цилиндрической формы.
Основными недостатками бестигельной зонной плавки являются трудность управления величинами температурных градиентов вблизи фронта кристаллизации и трудность управления распределением температур вдоль слитка, что ведет к достаточно высокой концентрации собственных дефектов в выращиваемых кристаллах.
